方电磁加热采暖炉

全桥30kw,40,50,60,70,80,90KW,100KW电磁加热控制器

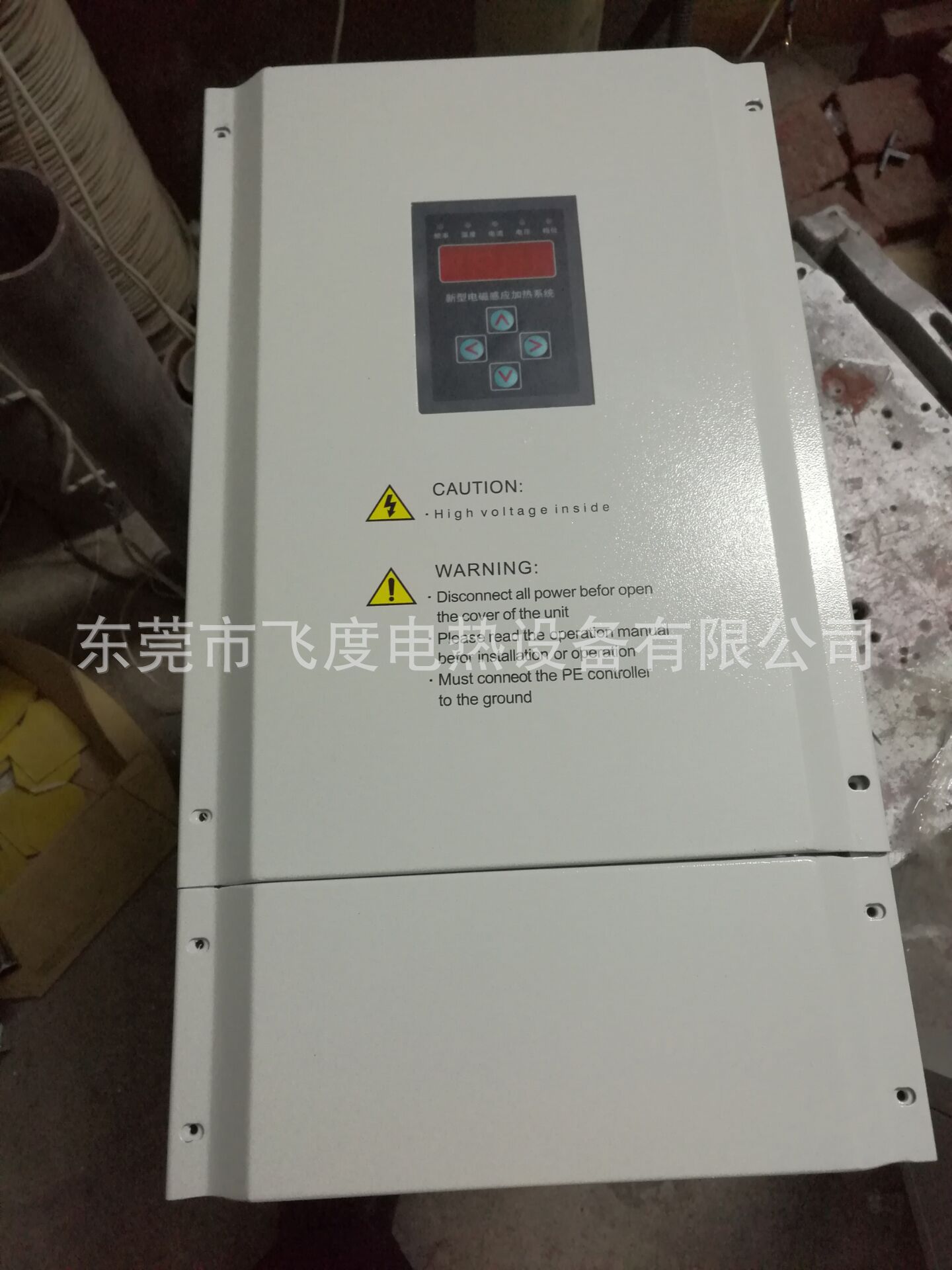

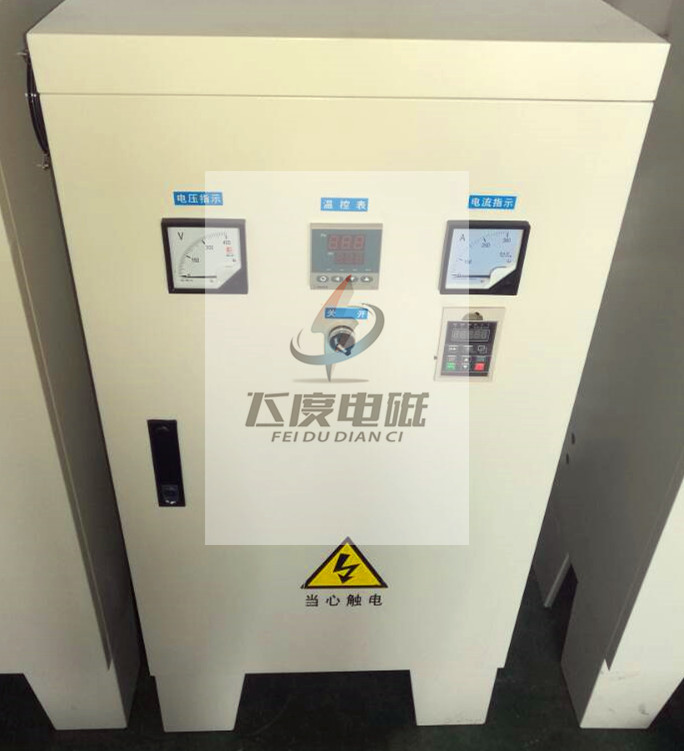

有两款，一款是挂壁式，一款是落地式，可根据客户的需求来选择。

独特的控制方式（PID无极调功，0-5V，0-20MA及默认普通软开关工作模式）

一、产品电气规格：

1、额定电压频率：380VAC   50Hz /60Hz

2、电压适应范围：310V-450V

3、额定功率：根据工件加温要求

4、工作频率：8.5-45KHz  **段12-20KHz ，一般12-13KWHz，

5、安全工作环境温度：-20℃-45℃;

6、工作湿度：≤95%

7、热效率≥95%

8、接线示意图

9、线圈与被加热体间距为20-25MM（包好以后的厚度）

10、工作电流：

60KW：90-100A

50KW：75-80A

40KW：60-65A

30KW：45-50A

25KW：38-43A

20KW：30-35A

15KW：23-28A

11、采用高速输入及输出电流霍尔传感器，能更**的检测相位，电流大小

二、基本性能概述 ：

1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长

2、有缺相保护功能

3、有IGBT过流保护功能

4、有输入及输出过流保护自动调节负反馈功能

     输入保护                       输出保护

    80KW：120A                     80KW：290A

60KW：100A                     60KW：250A

50KW：80A                      50KW：180A

40KW：65A                      40KW：150A

30KW：50A                      30KW：100A

25KW：43A                      25KW：80A

20KW： 35A                     20KW：70A

15KW：28A                  15KW：60A

5、有IGBT过温保护功能

6、有加热线圈短路保护功能

7、有加热线圈开路保护功能

8、全桥串联谐振电路拓扑,抗干扰能力强

9、采用高性能IGBT驱动芯片驱动 **的驱动及输出波形

10、自动识别负载及锁相功能,以使负载端得到**功率因数，也使电路**控制在弱感性区高效率工作

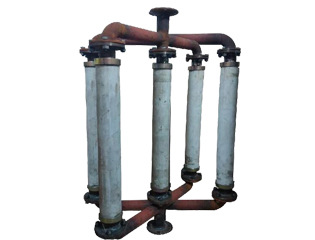

11、数台电磁加热控制器并联安装在同一个加热管上,互不干扰
