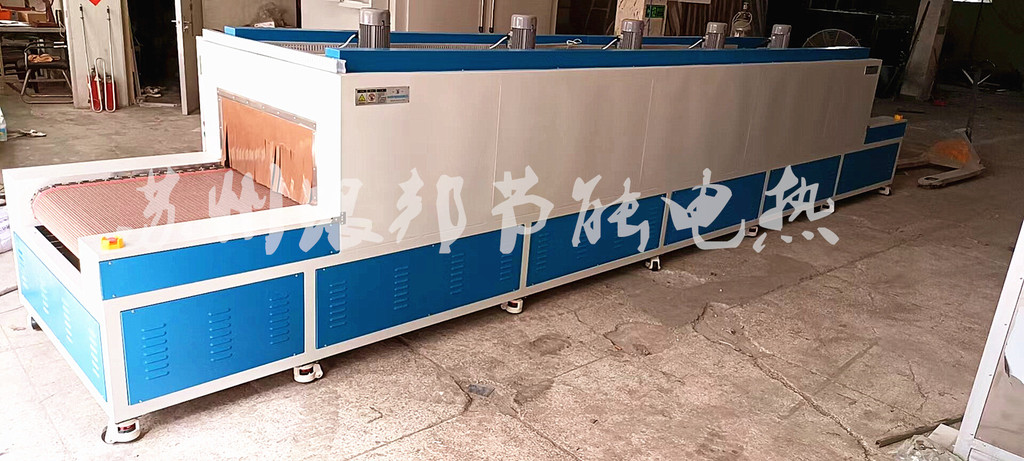

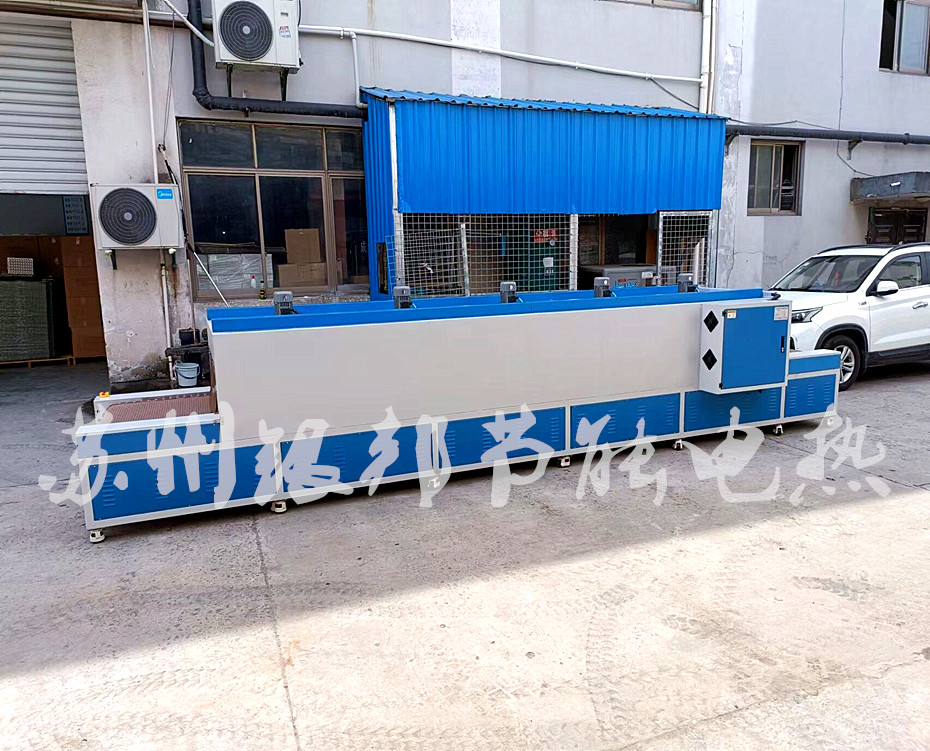

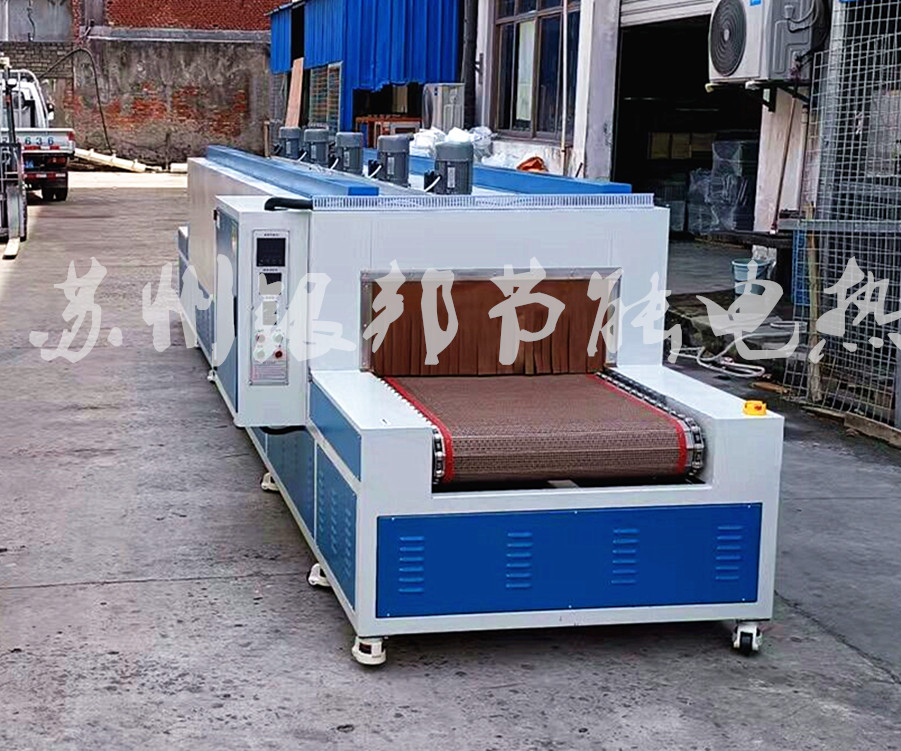

银邦定制LYSD-881型号系列母排/铜排热收缩套管专用隧道炉，不锈钢履带传动式（特制型双层），变频调速，智能控温，电热鼓风式热风循环，炉内控温均匀。隧道炉分有进料口和出料口，产品随着网带传动进入炉内，出来即是热缩好的成品。方便快捷，工作效率高。适用于多种规格型号4米以内的高低压铜排或母排（此隧道炉不适用于6米的产品，特别是6米的高低压铜排/母排，重量太大，不利网带的传动）

案例介绍：

设备规格型号：LYSD841隧道式烘箱-烘烤区尺寸：长宽高（mm）5000*800*300（出料口800mm；进料口1300mm；烘烤区高度300mm）

隧道式烘箱外形尺寸约为：长7100mm*宽1200m*高750mm（高度不含电机，宽度不含电箱）。

温度参数：

常用工作温度：室温-200℃，额 定 温度： 250℃

加热功率：80KW

均 匀性 能：在设定150℃进行测试时，温度公差为±5℃%（不含出料、进料口部分）

测   试  点：距内胆材料至少150毫米，封口至少250毫米

测 试时 间：到达设定温度（恒温状态）后至少 20  分钟

结构与材料：

结    构：主体采用50*50加厚方管，立柱采用50*50方钢，塑胶垫M12/90L调整脚

外壳材料：1.5毫米厚度的A3冷板

内胆材料：1.5毫米厚度304不锈钢板制造

风道材料：1.5毫米厚度的304不锈钢板制造

增强材料：5#与6#角钢和1.5毫米厚度槽型冷压钢板加强四角

涂装材料；外壳采用环保自干电脑灰，颜色可选（建议蓝白相间）。

保温材料：厚度100毫米硅酸铝白棉，保温性能良好。

传动网带材料：双层特制不锈钢网带传动

传送结构：

传送动力：采用1/2HP。台制晟邦减速电机，速比1：100台变速器1/2HP调速控制（速比可调），可调速范围是1.5-20M/MIN,晟邦750W变频器。

循环系统：

热风循环：循环采用强压离心送风，均匀性好。

鼓风电机：长轴耐高温电动机带离心风叶5套。(每段5套电机)

电机功率：370W/380V*5台浙江腾龙电机股份有限公司出品

加热系统：

温控装置：2套MXT7000P。PID智能温控仪表，自动恒温控温，精度可达到±1度

测温装置：K型铂电阻温度传感装置，测温良好

电流电压：380V，50HZ三相四线.

电器元件：采用施耐德品牌电器（也可根据客户要求选用其它品牌）。
