| 水分蒸发量 | 128 |
|---|---|
| 外形尺寸 | 1.2 |
| 操作压力 | 常压 |
| 传热面积 | 2 |
| 干燥能力 | 120 |
| 功率 | 6 |
| 规格 | 101-3A |
| 加热方式 | 对流式 |
| 类别 | 箱式 |
| 适用物料 | 多种物料 |
| 温度范围 | 高温式 |
| 应用领域 | 冶金，多种可用 |
| 占地面积 | 20m2 |
| 种类 | 循环式 |
| 重量 | 340 |
| 转速 | 8r/min |
| 操作方式 | 连续式 |
| 干燥介质 | 空气 |
| 湿物料运动方式 | 固定床式 |
| 干燥介质移动 | 并流 |
| 品牌 | 南京腾阳 |
| 型号 | 101系列 |
| 加工定制 | 是 |
NJ101系列电热鼓风烘箱
一、 用途
101型电热鼓风干燥箱，本厂生产低温、中温及高温三种规格，工作室尺寸也具有大小五种规格，可供各种试品置入使用。它适用于烘焙、干燥、热处理及制药上或医院和试验室使用。
该型干燥箱之工作温度由室温升至温度，在此范围内可选定任意工作温度，工作温度选定后，箱内自动控制系统使温度恒温。
101型箱内装有电动机鼓风，促使箱内空气机械对流，温度均匀，试品置于其内进行各种处理，可获得一致的效果。进出风口装有空气过滤器，使箱内达到百级。
本系列产品为电热鼓风干燥箱，工作室内温度均匀，广泛用于工厂、科学研究及企业事业单位对各种物品（试品）进行烘焙、干燥及其它加热作用。工作室尺寸具有大小多种规格，使用温度可根据需要任选在50-300℃的范围内。
二、主要规格和技术条件
NJ101-0A-4A型（数显控温仪控温）
| 项 目
型 号 | 额 定 功 率 （KW） | 工作 电压 （V） | 恒温灵 敏 度 （℃） | 电 源 | 工作室尺寸 长×宽×高 （mm） | 外形尺寸 长×宽×高 （mm） | |
| NJ101-0A | 280℃ | 1.6 | 220 | ±2 | 220V/50HZ | 350×350×350 | 590×700×600 |
| NJ101-1A | 2.4 | 220 | ±2 | 220V/50HZ | 350×450×450 | 570×810×765 | |
| NJ101-2A | 3 | 220 | ±2 | 220V/50HZ | 450×550×550 | 670×910×870 | |
| NJ101-3A | 4 | 220 | ±2 | 220V/50HZ | 500×600×750 | 730×1000×1000 | |
| NJ101-4A | 6 | 380 | ±2 | 380V/50HZ | 800×800×1000 | 1150×1230×1250 | |
三、 结构

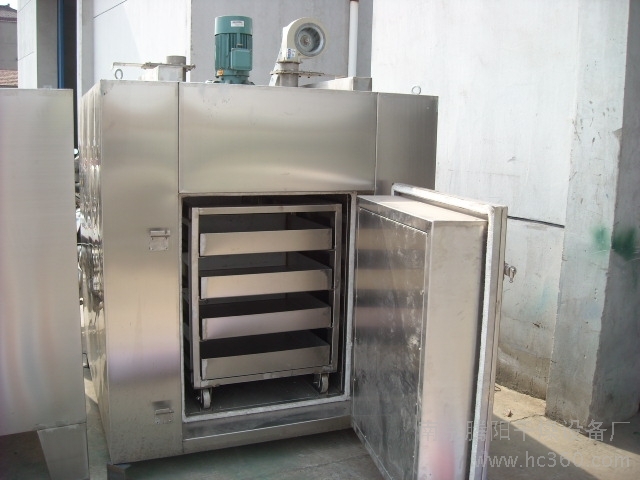

本系列电热鼓风干燥箱，采用型钢和304不锈钢板形成后焊接而成，结构合理，箱体造型美观，坚固耐用，工作室内有试品搁板，工作室与箱体外壳之间充有绝热性好的保温层。鼓风装置能使工作室内被加热的空气强制对流，提高了箱内的温度均匀性能。开启风顶阀能使工作室内空气换新。鼓风箱内工作室左壁与保温层之间有风道，内装有鼓风、风叶及导向板，可开启鼓风开关，使鼓风机工作。
四．安装调整
1、 本系列烘箱安放在室内干燥及平整处即可，一般不必用基础固定安装。但必须安放平稳。
2、 按照电气图纸接好电源线路及感温元件（热电偶或热电阻）电路，将感温元件插入箱内。
五、操作使用
1. 使用前，先检查电气绝缘性能，金属外壳是否可靠接零保护。
2. 合上电源开关，无异常后方可开启加热开关。
3. 开启加热开关后，各仪表有指示数，加热指示灯亮。
4. 参照仪表说明书，调整仪表的设定值。
5. 开启鼓风开关便可鼓风。
6. 先将仪表安照自己所需要的温度自整定，加热必须先开鼓风开关，后加热，把温度设置到设定值后，由仪表PID自动控温加热。
六、维护与注意事项
1. 本系列产品仅适用于海拔不超过1000米，相对湿度不超过70%，室温在-20℃～+40℃的环境中。
2. 易燃易爆物品不宜靠近，更不能放置入箱内烘烤。经免发生危险。
3、 设备的金属外壳，必须可靠地作接零（或接地）保护。
4、 电气控制一旦失灵，应立即分断开电源作全面检查。
5、 对继电器及固态继电器，开关等电器的接线触点经常检查，以保证使用时良好接触。
6、 设备在运行中，感温元件切忌从箱内取出，以防温度失控，损坏设备。
7、 此箱为非防爆干燥箱，故不能放置易燃挥发性物品，搁板的平均负荷为15公斤，切勿过密与超重，同时，工作室底层散热板上不能放置试品和其他东西，以免影响空气对流。
8、 使用前必须检查加热器电热丝的安装位置，以防电热丝重迭、碰撞引发事故。非电工不可任意卸下侧门扰乱或改变线路，如该箱发生故障及时可按线路逐一检查，如有技术疑难与本厂技术部门联系。
9、 温度恒温时其温度往往能继续上升这是余热影响，此现象约半小时后趋于稳定。智能型仪表需开起自整定功能。
10、 设备在未使用前要检查加热元件是否有漏电现象。如有漏电现象不可加热，一定要不漏电、才能开起加热开关。
