| 材质 | 不锈钢 |
|---|---|
| 产地 | 南京 |
| 风量 | 1200 |
| 功率 | 6 |
| 类型 | 箱式 |
| 认证 | ISO9001 |
| 适用物料 | 胶塞和铝盖 |
| 售后服务 | 保修一年 |
| 外形尺寸 | 1200X1600X1800 |
| 温度范围 | 50--200 |
| 销售方式 | 直销 |
| 应用领域 | 制药厂 |
| 重量 | 560 |
| 主要用途 | 烘干和灭菌 |
| 执行质量标准 | 国标 |
| 贸易属性 | 内贸 |
| 操作方式 | 间歇式 |
| 发货期限 | 15天 |
| 品牌 | 腾阳 |
| 型号 | ZTH-1 |
| 打样周期 | 4-5天 |
一、用途：
胶塞铝盖转筒清洗烘干箱为清洗灭菌干燥灭菌烘箱，广泛应用于医药、化工、轻工、食品、电子等工业干燥或无菌生产。
二、结构特点：
1、本产品箱体采用不锈钢制作.外壳、内胆均采用优质不锈钢板制成，隔温层充填优质硅酸铝纤维棉，保温性能良好，内胆与外胆密焊成型。
2、加热元件采用不锈钢W型加热管。
3、烘箱控制室内装有传动机构，使转筒缓慢的运转，具有噪音小的特点。
4、本烘箱采用双开门，并且有开门信号指示灯，任何一个方向开门时按动开门按钮，对面有开门指示灯闪烁，提示对方已经开门，便于操作，门密封圈选用硅橡胶，有利于密封保温和无菌生产。符合GMP规范生产.

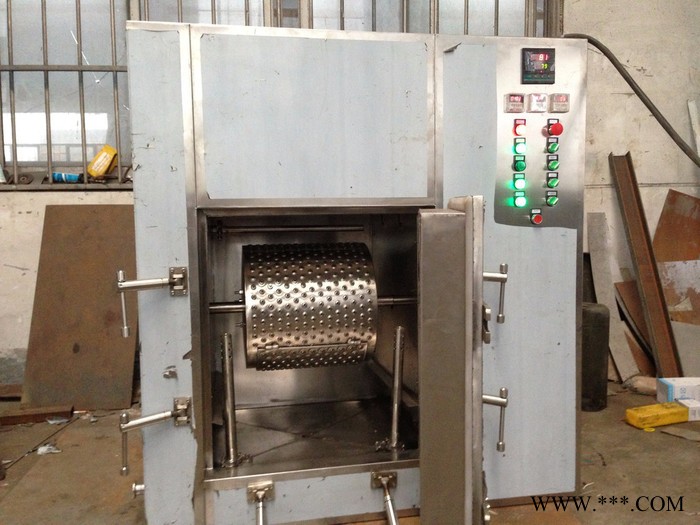

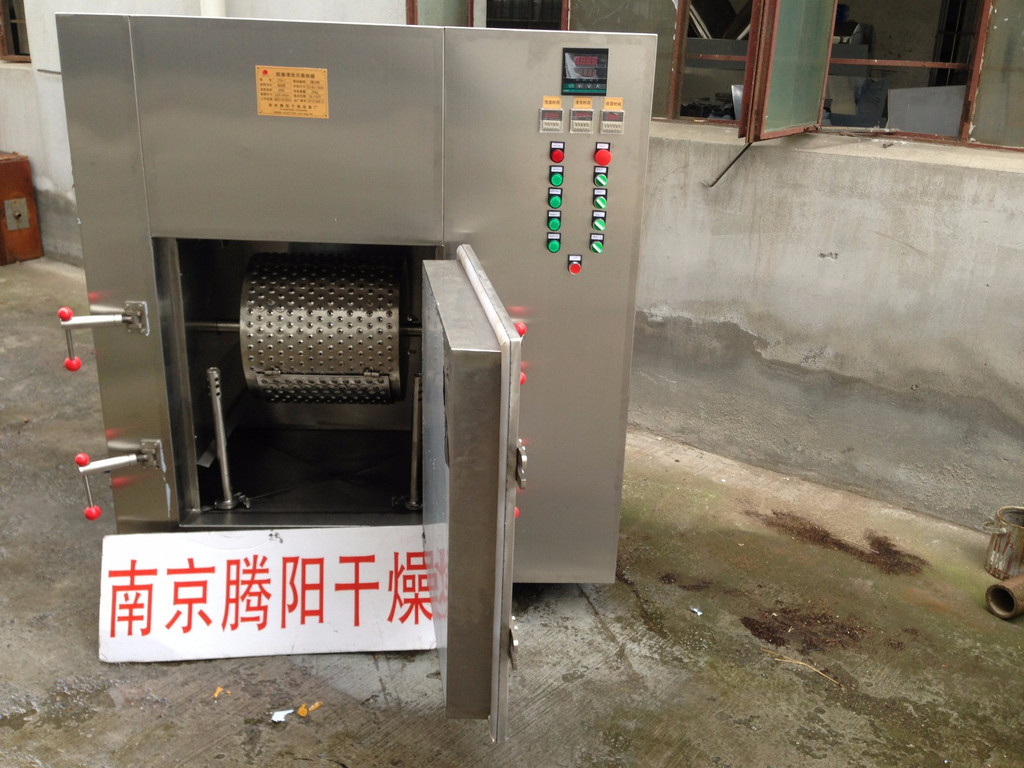

5、该烘箱内设不锈钢转筒，转筒的孔型为凹型，不易伤到被清洗和灭菌的物料，使所需烘干的物件在不断运转过程中均匀烘干。
6、本产品温度控制采用数字显示温度仪表（以下简称控温仪）该仪表具有良好的抗震，抗干扰能力，结构简单，体积小，操作方便。
三、
三． 主要技术参数
| 型号名 称 | 转 筒 尺 寸 | 转速 转/分 | 工作室尺寸 宽×深×高 | 外型尺寸 宽×深×高 | 温度范围℃ | 加热功率KW | 鼓风功率KW |
| ZTH-1 | ?400×400 | 2 | 600×600×700 | 1250×820×1350 | 室温+5~ 150 | 6 | 0.75 |
四． 主要配件清单
| 名 称 | 规格及型号 | 产 地 | |
| 箱 体 | 外 壁 | 304-2B S1.5 | 腾阳厂 |
| 内 壁 | 304-2B S1.5 | 腾阳厂 | |
| 循 环 风 系 统 | 对流壁 | 304-2B S1.5 | 腾阳厂 |
| 内顶板 | 304-2B S1.5 | 腾阳厂 | |
| 风 机 | 0.55KW 4极 | 腾阳厂 | |
| 风 叶 | 304-2B Ф260 | 腾阳厂 | |
| 导风板 | 304-2B S1.5 | 腾阳厂 | |
| 传 动 系 流 | 电 机 | 0.75 KW 6极 | 腾阳厂 |
| 减速机 | WD型 50:1 | 腾阳厂 | |
| 主 轴 | 304-2B Ф40×1140 | 腾阳厂 | |
| 转 筒 | 304-2B Ф400×400 | 腾阳厂 | |
| 过 滤 系 统 | 进出风口 | 150×150×120×2 | 无 锡 |
| 工作室尺寸 | 600×600×700 | 无 锡 | |
|
| 外形尺寸 | 1250×820×1350 | 腾阳厂 |
|
温 控 系 统 | 数显表 | XMTE-2 | 汇帮温控 |
| 铂电阻 | Pt100 | 上 海 | |
| 交流接触器 | CJX1 220V | 上 海 | |
| 继电器 | HH54P 220V | 上 海 | |
| 加热管 | 2KW×6 220V | 上 海 | |
| 指示灯 | AD11 220V | 上 海 | |
| 开 关 | LAY3 220V | 上 海 | |
| 密 封 系 统 | 密封条 | 高温食用硅橡胶 | 常 州 |
| 门压紧 | 304-2B Ф45 | 腾阳厂 | |
| 门锁链 | 304-2B | 南 京 | |
| 门内外壁 | 304-2B S1.5 | 腾阳厂 | |
| 支撑骨架 | 角铁 <50×50 | 腾阳厂 | |
| 加强板 | 钢板 S6 S10 | 腾阳厂 | |
|
| |||
五．安装操作说明：
1、用户应配高分子短路器一只，供此箱专用，并用比电源线粗一倍的导线作为接地线。
2、通电前先检查本烘箱的电气性能，并注意是否短路、断路、漏电现象。
3、本烘箱应放在室内平稳处，无需使用其它固定装置。按照标示装好进水口，排污口，溢流口等管道。
4、待一切准备就绪，将所需烘干物件放入转筒内，关好转筒进料门，关闭烘箱两边的门，请均匀的压紧门锁装置，再调节温度控制仪至所需的工作温度值上，此时可接通电源开始工作。
5、先设定加热恒温时间（左起第一个时间显示器），再设定清洗进水时间，（左起第二个时间显示器），再设定加热排湿时间，此时间继电器为双显式，（左边等待时间，右边是排湿时间）打开电源, 电源指示灯亮.加热关指示灯亮,温控表工作，按照温控仪使用说明书设定好恒温时间。
