传热面积(m2) | 22 |
---|---|
型号 | FZG--YZG |
传热面积 | 122 |
功率 | 13 |
加热方式 | 传导式 |
类型 | 箱式,卧式 |
外形尺寸 | 1200*1000*1600 |
应用领域 | 食品,化工 |
重量 | 680 |
转速 | 11 |
操作方式 | 间歇式 |
水分蒸发量 | 23 |
干燥介质 | 空气 |
工作类型 | 对流式 |
品牌 | 南京腾阳 |
加工定制 | 是 |

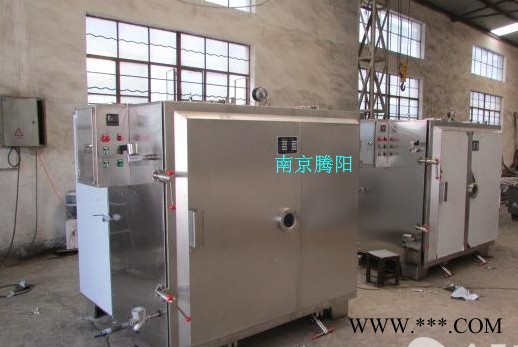

FZG-20真空干燥箱
(蒸汽加热型)
一. 主要用途
低温真空干燥箱是按照水在低气压下,沸腾度低的原理,使被干燥的含水物品中的水份,迅速汽化排出而达到干燥的目的,较普通干燥方法将物品在一个大气压下,加热到远大于100℃相比,具有干燥物品速度快、污染小、不会对干燥物品的内在质量造成破坏的优点,因此,该箱广泛用于医药食品、轻工、化工等行业作干燥之用。该干燥箱在电器控置上采用数显式仪表,这样能准确的控制箱内的温度均匀性,温控仪表可自由设定为数个时间段进行控温。在真空度显示上采用先进的电极点真空表,能够在设定的时间内进行控制真空泵的开启,也就是进行自动排湿。,这样能保证该干燥箱的使用安全性。加热装置为不锈钢蒸汽盘管,分别装在每层烘盘的底部。本设备为全不锈钢制作。设备的内胆外面、有保温材料保温,能有效保证保温效果。
二.主要技术参数及标准:
型号 | 规格尺寸 | 加热面积 |
层间距离 |
烘 盘 |
工作 温度 |
真空度 | |
FZG | 工作室 | 外形 | ㎡ | ㎜ | 只 | ℃ | Mpa |
20 |
1520×1470×1260
|
1750×1650×1720
|
48 |
120 |
48 |
40- 140 |
0.02- 0.98 |
三.设备功能及配置:
箱体 | 加热 装置 | 烘盘尺寸 | 控 制 | 前后视镜 | ||
温控箱 | 电击点真空表 | 其它 | ||||
台 | 套 | ㎜ | 台 | 只 | 套 | 套 |
1 | 1 | 640×460×45 (直边盘.厚度0.7mm) | 1 | 1 | 1 | 2 |
四.投标设备质量及其验收标准:
材料名称 | 规格及型号 | 供应商 | ||
箱 体 | 内壁板 | 6.0㎜3042B | 张浦 | |
加强材 | 8#A3槽钢 | 南 钢 | ||
保温棉 | 60目硅酸铝 | 南 京 | ||
外壁板 | 1.5㎜304板 | 浦 新 | ||
烘架隔板板材 | 1.5㎜3042B | 浦 新 | ||
不锈钢加热盘管 | 304-2B22mmx2 | 浦 新 | ||
密封件 | 硅橡胶 | 无 锡 | ||
管阀件 | 304-2B | 上海 | ||
锁扣件 | 304不锈钢 | 自 制 | ||
缓冲罐 | 304不锈钢 | 自制 | ||
真空泵 | JZJ2S-2罗茨真空泵 | 山东淄博 (客户自配) | ||
单向阀 | 304不锈钢 | 上海 | ||
电磁阀 | VE415AA1008T | 上海 | ||
疏水阀 | 碳钢 | 上海 | ||
温控表 |
| 上海亚太 | ||
|
|
| ||
| ||||
|
|
|
|
|
五.制作加工要求:
(1)箱体内壁为6.0mm304不锈钢板,夹层的加固为8#槽钢(A3);
(2)焊接:一律采用破45度双面对焊(夹层加固为A3焊,内外壁为氩弧焊);
(3)箱内四角为R弧状,方便清洗;
(4)箱内烘架总层数为8层;(每层6只烘盘)
(5)加热方式采用蒸汽为热源.有温控表控制电磁阀,实现自动控温.以确保工作温度的稳定性;
(6)工作温度范围: 40~140℃(可随时设定、调节);
(7)温度实行数显自控装置(数显表采用智能自整定功能表);
(8)内外表面光洁、平整,无凸凹现象,烘箱外壁亚光板;
(9)密、封性能良好,连续工作6小时真空度均稳定在680mmH不泄漏、不变形;
(10)箱内顶部为圆弧面型,底部制作成凹型.以便使蒸发水顺两边箱壁流下;
(11)箱体前装有视镜,为钢化玻璃(¢100),以便观察内工作过程;
(12)烘箱内真空度有电接点真空表控制.真空行程有电接点真空表控制真空泵自动开机和停机.
(13)烘箱底部的排污口和抽真空接口连接到缓冲罐.
(14)其它按行业标准进行;
(15)真空泵型号JZJ2S-2 功率5.5KW
(16) 在蒸汽出口接一个自来水冷却接口.(手动控制冷却水)烘干箱底部设有蒸汽喷雾装置(起灭菌作用).干燥箱的左侧设有一个小 的放气阀门(手动控制)
备注:该设备含加热箱体一台,烘架一台,烘盘48只,温控箱一套,电磁阀一只,疏水阀一只,缓冲罐一个。
