| 水分蒸发量 | 25 |
|---|---|
| 外形尺寸 | 1800X1220X2100 |
| 操作压力 | 常压 |
| 传热面积 | 2 |
| 干燥能力 | 128 |
| 功率 | 10 |
| 规格 | 101-7 |
| 加热方式 | 对流式 |
| 类别 | 箱式 |
| 适用物料 | 多可以 |
| 温度范围 | 高温式 |
| 应用领域 | 电子，冶金，化工 |
| 占地面积 | 2m2 |
| 种类 | 循环式 |
| 重量 | 340 |
| 转速 | 8r/min |
| 操作方式 | 间歇式 |
| 干燥介质 | 空气 |
| 湿物料运动方式 | 固定床式 |
| 干燥介质移动 | 并流 |
| 品牌 | 南京腾阳 |
| 型号 | 101系列 |
| 加工定制 | 是 |

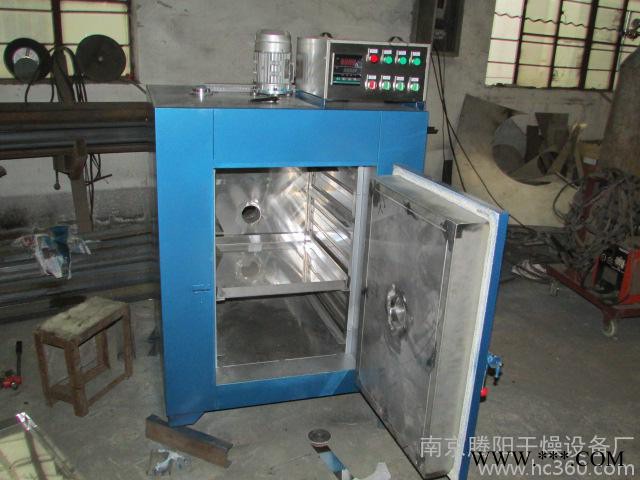

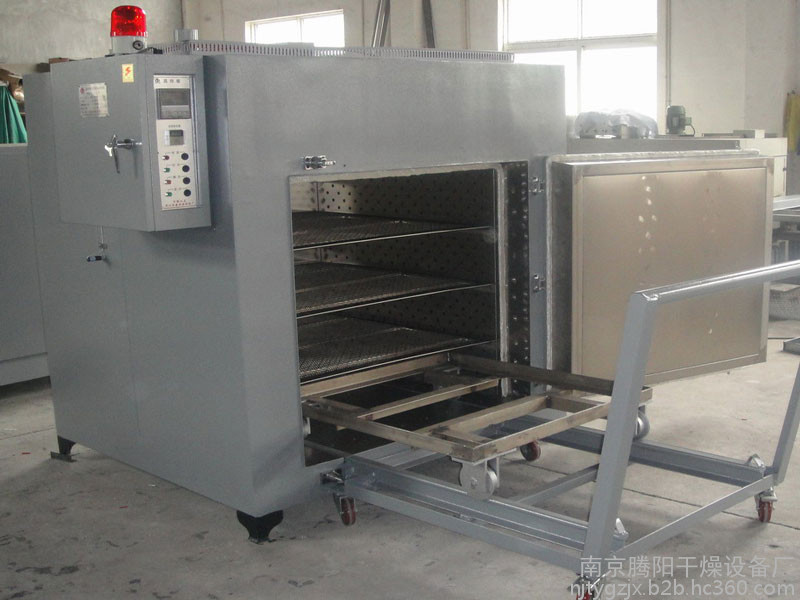

101系列固化干燥箱
一.被加热产品：模具架，如下图所示.产品外形尺寸：长45cm，宽25cm，高40cm.产品单重：15kg.材料为模具.
二.设备关键指标.
2.1.设备结构要求：
1）加热炉外板采用铁板折弯成型，表面喷漆颜色色号：RAL7047(电视灰）；内板采用1.5mm厚304不锈钢板.机架部分采用方钢焊接，要求表面光滑无毛刺，喷漆颜色：RAL7047（电视灰）；机架顶部配用福马轮，便于固定和移动.可承载400kg.整个设备放置稳固无晃动及歪斜现象.设备和机架固定方式锁紧式，便于拆解.
机架部分要求：产品底部到地面900mm.
2).保温隔热：采用白色硅酸铝陶瓷纤维，保温层厚度为80mm。加热箱门面密封材料为耐高温密封条.
3）加热炉门：门的锁紧装置为可调型，开门方向为抽拉式。门锁部分采用锁扣进行固定锁紧；没有铰链，炉门和炉内置物架一整体，置物架后部也带门，当取工件时，抽拉架子，往外拉到位时后门也是可以与门框内部紧贴，起到密封减少热损耗。
4）置物架：置物架采用抽屉式设计，人工取放模具方便操作，单层搁架放置一个产品（放置方向：长45cm，宽25cm，高40cm.）. 置物架设计考虑到产品放置于搁架上需要上下均要加热；
置物架两侧设计成带有轴承的导向槽，便于人员抽出和推入，并且抽出后要充分考虑到产品+置物架重量不能是设备出现晃动及翻倒现象.
搁架需要设计限位块（可调），抽出距离最小要保证500mm以上.同时搁架要固定稳固，防止搁架脱落伤人.
2.2.加热部分：
1）.加热方式：采用两侧面风道加热顶部循环风机强制循环方式.热风能有效的穿透工件.加热功率：6KW,循环风机功率：1.1KW.
2）.工作温度由室温升至温度100度，在此范围内可选定任意工作温度，工作温度选定后，箱内自动控制系统使温度恒温。
3）.加热管的接线柱需考虑到接线端子不易氧化，增长加热管使用寿命.采用304不锈钢加热管。
4）.温度控制精度为±1℃，箱内温差±3℃。
5）.加热时间要求：20min被加热产品温度需达到100度.
6）.该加热炉具有以下功能：
A.手动设定温度，自动恒温加热. B.定时恒温加热，到时报警提醒.
C.超温报警. D.加热过载保护. E.电源处要有漏保.
三. 设备整体要求：
3.1.设备设计便于操作，美观大方.设备线路排布整齐有序，各点位标示清楚.
3.2. 设备清洁，无异味.表面平整光滑无毛刺，无凸点.
3.3. 设备内部尺寸：450X650X600X2套(宽X深X高)，
加热炉外形尺寸：1200X850X1730(宽X深X高)
一、主要用途：
干燥箱用于医药、化工、轻工、食品、电子、橡胶等行业干燥生产。
二、技术参数：
| 型号 | 温度控制范围℃ | 加热功率kw | 工作室尺寸mm长×宽×高 | 外型尺寸mm长×宽×高 | 鼓风机功率 |
| 101-1 | 室温300 | 3 | 350×450×450 | 650×800×800 | 40W |
| 101-2 | 4.5 | 450×550×550 | 750×900×800 | 40W | |
| 101-3 | 6 | 500×600×750 | 800×1000×1100 | 40W | |
| 101-4 | 9 | 800×800×1000 | 1200×1250×1900 | 0.55KW(顶部) | |
| 101-5 | 12 | 1000×1000×1200 | 1400×1450×2100 | 0.55KW(顶部) | |
| 101-6 | 15 | 1000×1200×1500 | 1400×1650×2400 | 0.75KW(顶部) |
