| 材质 | SUS304B不锈钢 |
|---|---|
| 尺寸 | 3000x1400x2900mm |
| 额定功率 | 25KW |
| 工作室尺寸 | 2200x1200x2200mm |
| 功率 | 25KW |
| 类型 | 电热鼓风干燥箱 |
| 适用范围 | 玻璃,制药,印刷,五金化工,通讯,陶瓷,塑料,食品,实验室,木器建材,工矿企业,粉体,电子,电机,电镀 |
| 温度范围 | RT+10-180℃ |
| 重量 | 2500KG |
| 操作方式 | 间歇式 |
| 品牌 | 灯晟仪器 |
| 型号 | DS-5800H |
| 加工定制 | 否 |
| 定时功能 | 有 |
一· 产品概述
1、 电热鼓风干燥箱又叫热风循环烘箱、电热烘箱、恒温烘箱、烤箱等，以外形分有台式和立式两种，按温度区分有高温和普通之分，广泛应用于高校、企业、科研院所、实验室等作干燥、烘焙、熔蜡、热处理、灭菌。
2、 鼓风干燥箱除了在实验室广泛应用外，近几年也大量应用于工农业生产，比如农作物的烘干（葡萄干、大豆、玉米、地瓜干等），中药材的烘干（桔梗、三七、金银花、人参等），比如调味品的烘干（辣椒、花椒、良姜、八角等）；工业生产的热老化工艺、干燥工艺、热处理工艺等。
二· 技术方案
定制热风循环烘箱方案书
| 项目名称 | 定制热风循环烘箱（DS-LH135） |
| 编号 | 20200518032 |
| 日期 | 2020/5/18 |
| 审核 | 何工 |
| 拟定 | 李工 |
| 商务 | 张煜 |
| 联系电话： | 13671719019 |
|
| ||||||||||
| 1、满足设备 制造标准 | 符合电热鼓风干燥箱：GB/T30435-2013标准， GB 5959.4-92安全标准，GB/T 20033-2011热风循环烘箱标准 | |||||||||
| 2、产品用途 | 适用于电子电工产品、表面处理、仪器仪表、塑胶、冶金等进行耐热、耐湿、耐干性、高低温适应性试验、低温恒温及储存；特别适用于光纤、晶体、精密电感、表面处理、PCB、LCD等产品的高低温适应性试验；也是品管工程的可靠性测试设备。也适用于各质量监督局、科研单位、大专院校，检测产品性能、品质之用。
| |||||||||
| 3、产品严禁 | 产品严禁试验：易燃易爆、高腐蚀、强辐射物品。 | |||||||||
|
| | |||||||||
| 1、设备名称 | 定制热风循环高温烘箱 | | ||||||||
| 1、设备型号 | DS-5800H |
| | |||||||
| 2、设备主要技术参数 | | |||||||||
| 定制热风循环烘箱 | | |||||||||
| 2.1 内胆尺寸 | 2200x1200x2200mm（宽×深×高） | | ||||||||
| 2.2 外形尺寸 | 3000x1400x2900mm(含风机电机) | | ||||||||
| 2.3 温度范围 | RT＋20~180℃ | | ||||||||
| 2.4 控制器 | 液晶触摸屏控制器 | | ||||||||
| 2.5 运行方式 | 1定时运行 2定值运行3程序运行 | | ||||||||
| 2.4 长期运行温度 | 160℃ | | ||||||||
| 2.5温度波动度 | ±1℃ | | ||||||||
| 2.6 温度均匀度 | ±2.5%℃ | | ||||||||
| 2.7 升温速率 | ≥3℃/min（平均） | | ||||||||
| 2.8 温度分辨率 | 0.1℃ | | ||||||||
| 2.9 温度均匀度 | 100℃：≤±2℃ | | ||||||||
| 2.10容积 | 5.8m3 | | ||||||||

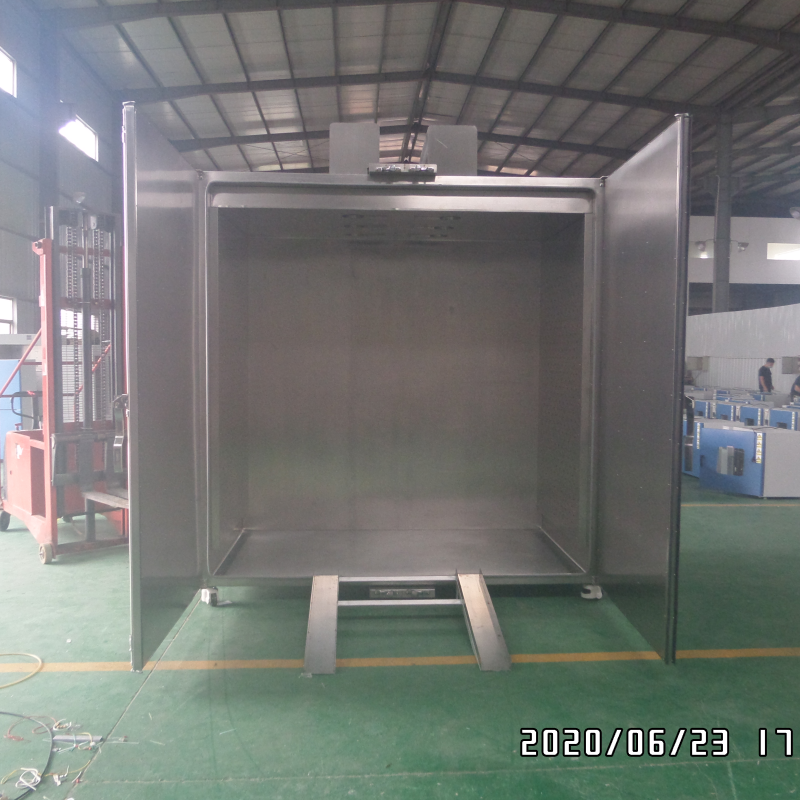

| 2.11移物坡道板 | 2200x1000mm | | ||||||||
| 2.12 内箱承重 | 1.5T | | ||||||||
| 2.13电源功率(约) | 380V/50HZ | | ||||||||
| 2.14 总功率 | 约25KW | | ||||||||
| 3、设备结构及材质 | | |||||||||
| 3.1 箱 体 结 构 材 料
| 结构 | 设备内部做角钢框架支撑加强，从外到内依次为：箱壳-保温岩棉-框架-风道-内胆-样品架，控制系统安装在设备右边的控制器箱（外挂式），风机马达安装在设备右侧，轴动制风。 | | |||||||
| 外箱材料 | 箱体的外壳采用304不锈钢拉丝处理。 | | ||||||||
| 内胆材料 | 采用优质SUS304镜面不锈钢板 | | ||||||||
| 门锁 | 采用卡扣门锁，使用方便。 | | ||||||||
| 保温层 | 5052氧化铝隔热阻燃棉 | | ||||||||
| 脚轮 | 福马脚轮4个（单只承重1000KG） | | ||||||||
| 门 | 双门对开，无观察视窗，卡扣式门锁，符合人体工学，门框的密封采用特制耐高低温硅橡胶密封条多重密封 | | ||||||||

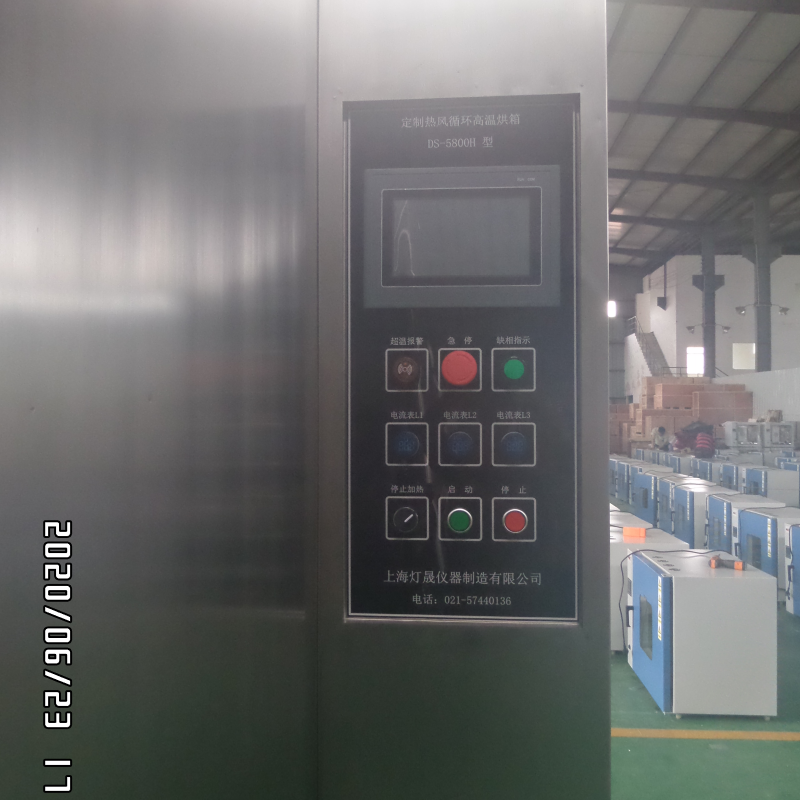

| 3.2控制系统 | 控制器 | 7寸彩色触摸屏 | | |||||||
| 界面显示信息 | 当前运行温度、设定温度、运行时间、运行段数（如有设定）等信息 | | ||||||||
| 定值运行 | 设定温度后长期运行 | | ||||||||
| 定时运行 | 设定温度，设定到达设定温度后的运行时间，运行时间达到后知道停止 | | ||||||||
| 程序运行 | 设定温度1，设定时间1，设定温度2设定时间2……可设定15段温度和时间，设定完成后设备会按设定的温度和时间依次运行，醉厚一段时间运行完成后，设备自动停止。 | | ||||||||
| 3.3 送 风 循 环 系 统 | 风机 | 2个耐高温风机电机+耐高温合金涡轮风机，以达强制对流扩散循环 | | |||||||
| 风机传动 | 轴动 | | ||||||||
| 风道循环 | 平行风道设计，热风从右向左移动，风道内通过加装扰流板，使风压、风速皆符合试验标准，并且在开关门瞬间温度回稳时间快。 | | ||||||||
| 测试孔 | 直径50mm，左侧1个 | | ||||||||
| 3.4 加 热 系 统 | ① | 加热系统采用热风循环加热方式，温度分布均匀，控温可靠. | | |||||||
| ② | 温度控制输出功率均由微电脑演算，根据内负荷大小自动控制加热功率，以达高精度与高效率的用电效益，更加环保节能 | | ||||||||
| ③ | 系统主要组成部分：加热管、固态继电器等 | | ||||||||
| 4故障报警系统 | | |||||||||
| 设 备 安 全 保 护 | 1、独立限温控制器，超温自动断加热，有效保护样品。 2、急停按钮，在发生紧急情况下，一键切断设备总电源 3、三色指示灯，监测温度是否过冲，监测风机电机运转是否正常，如有任何一种异常情况，指示灯会声光警报 4、漏电保护器 5、缺相保护器 | | ||||||||
| 5、部分电器组件简介 | | |||||||||
| 仪表 | 液晶集成模块仪表，多组数据一屏显示，信号传输稳定准确；仪表具有PID逻辑运算功能，自整定功能，人工参数干预功能等。 | | ||||||||
| 固态继电器 | 采用优质固态继电器 | | ||||||||
| 温度传感器 | 采用PT100传感器 | | ||||||||
| 6、配备技术资料 | | |||||||||
| 文件 | 设备使用说明书、保修卡、合格证、电器原理图、 | | ||||||||
| 7、可选配件（选配） | | |||||||||
| 数据存储 | U盘存储，表格数据储存 （500元） | | ||||||||
| 打印机 | 热敏纸打印，可调节打印间隔时间（1500元） | | ||||||||
| 惰性气体充气孔 | 内部U型分布，孔径16mm(外径)（2000元） | | ||||||||
| 气体流量计 | 控制气体通道以到达控制气体流量（25000元） | | ||||||||
|
| | |||||||||
|
设 备 安 装 条 件 | 环境温、湿度5℃～＋30℃，相对湿度：≤85% | | ||||||||
| 周围无强烈震动 | | |||||||||
| 无阳光直接照射或其它热源直接辐射 | | |||||||||
| 周围无强烈电磁场影响 | | |||||||||
| 周围无高浓度粉尘及腐蚀性物质 | | |||||||||
| 房间通风良好 | | |||||||||
| 周围无强烈气流，当周围空气需要强制流动时，气流不应在直接吹到箱体上 | | |||||||||
| 设备应放在坚固平稳的平面上，并使其保持水平状态 | | |||||||||
| 设备背面距墙面必须留有50cm以上的空隙，两边必须留有50cm以上的空隙 | | |||||||||
|
| | |||||||||
| 参数 | 以上数据均为空载状态下运行测得 | | ||||||||
| 验收 | 设备到达买方指定发货地址一周内完成验收 | | ||||||||
| 质保 | 验收完成后12个月为质保期，质保期外适当收取配件费 | | ||||||||
|
| | |||||||||
| 生产周期 | 预付款到达供方账上之日起30个工作日交货 | | ||||||||
| 运输方式 | 汽路运输；满足QB／WD008－2001之要求的运输包装箱 送货地点：客户指定点（不含上楼）卸货由需方负责； | | ||||||||

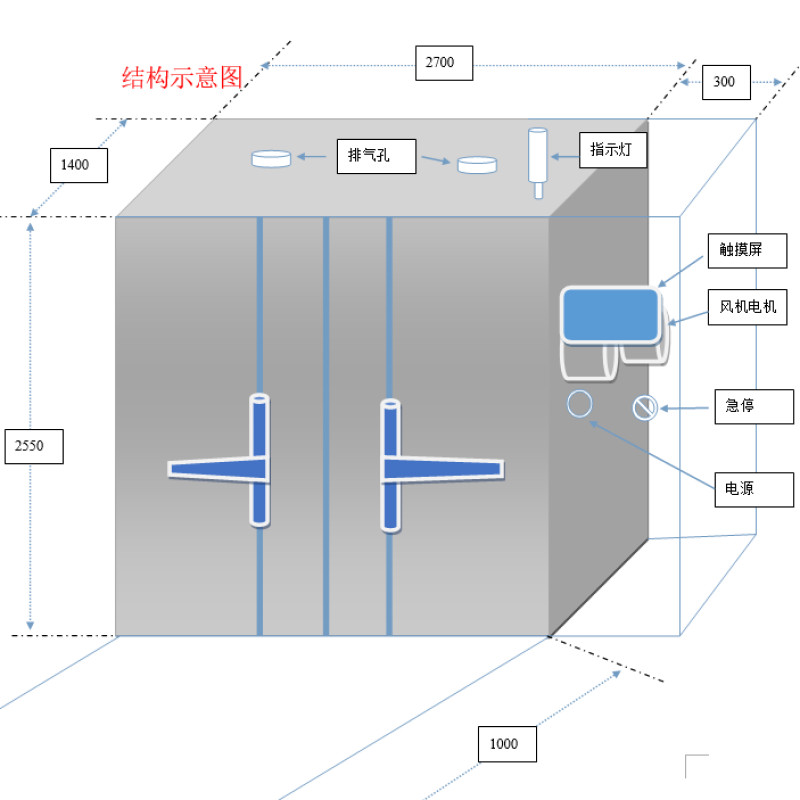

示意图

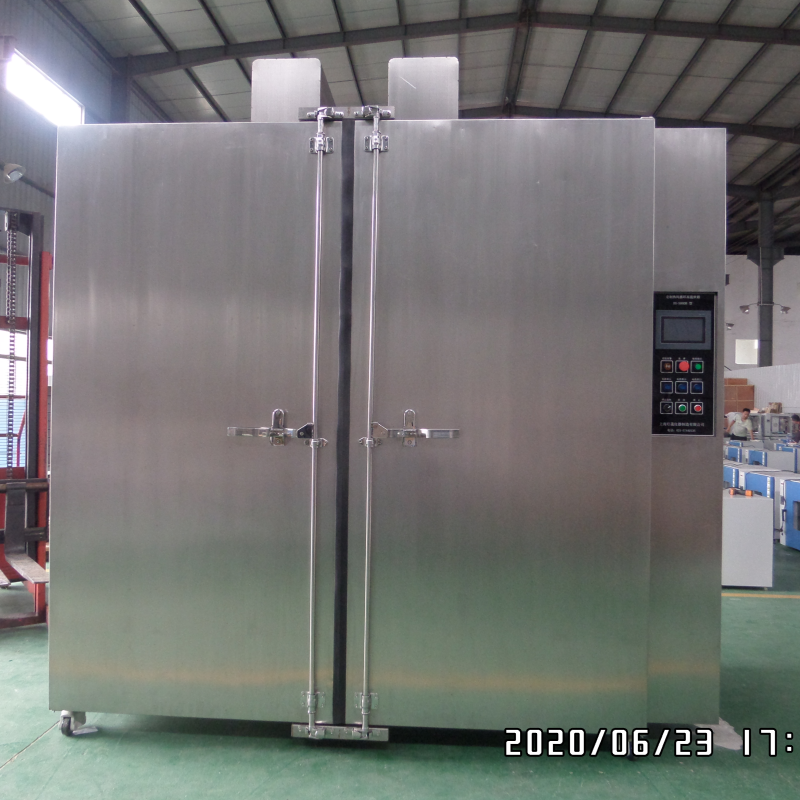

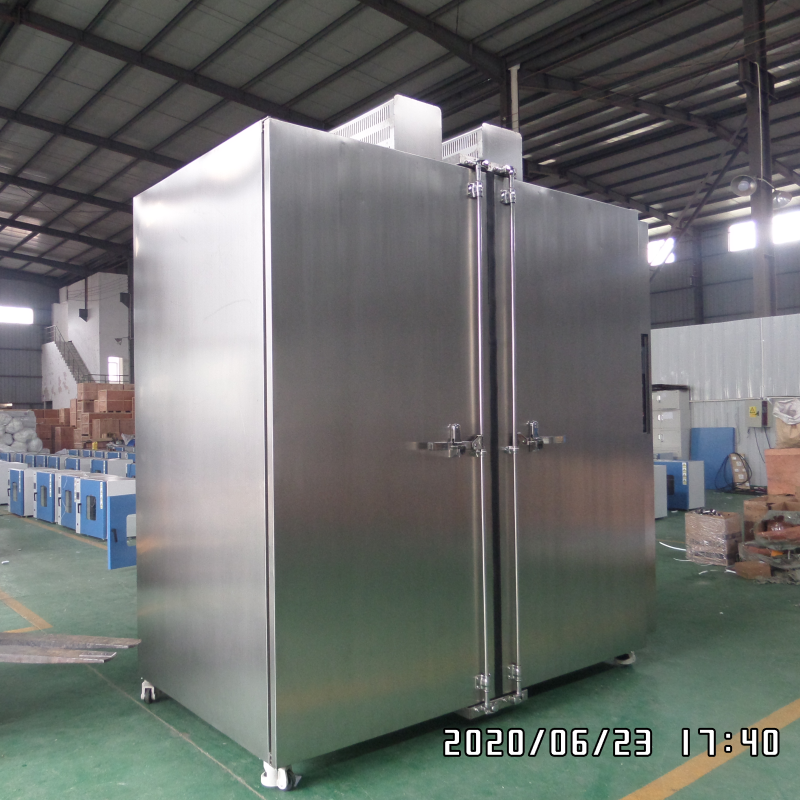

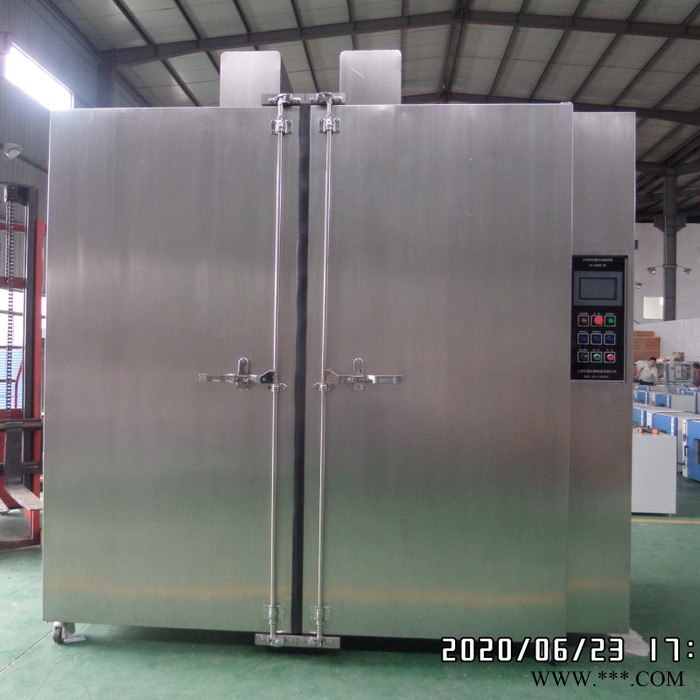

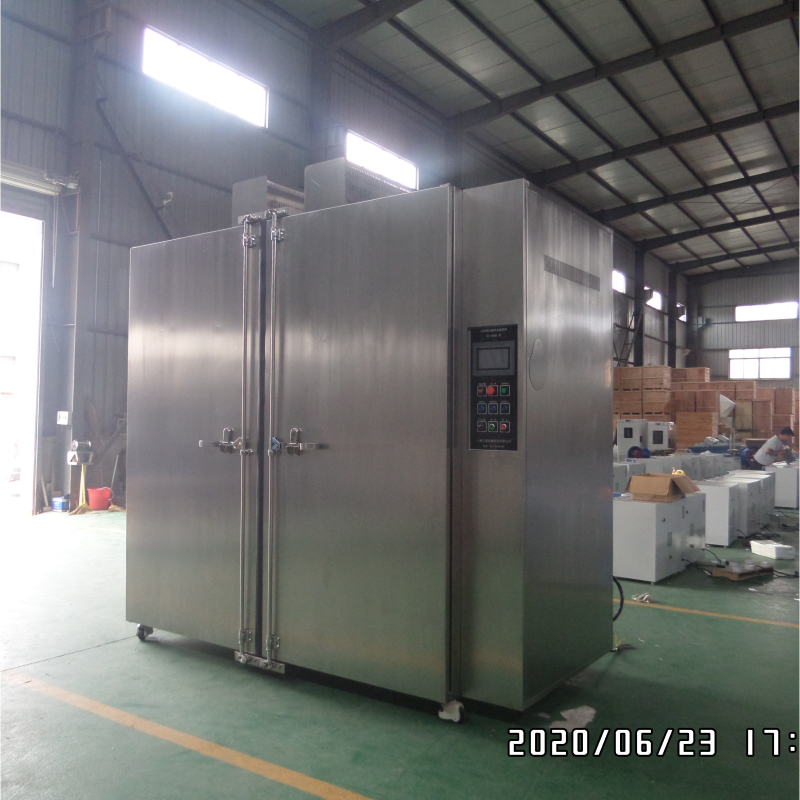

产品图片
