VGQF100真空气淬炉可做真空钎焊、退火、回火、时效等

一、设备概述
　 VGQ系列高压气淬真空炉主要适用于处理高速工具钢、模具钢、马氏体不锈钢等金属材料的真空淬火、退火、回火、固溶处理，也可用于粉末冶金制品、磁性材料的烧结和真空钎焊等。
二、设备组成
　 该设备由真空炉壳体、真空系统、气动系统、水冷系统、风冷系统、炉外料车、控制系统等组成。
三、产品参数及规格
　 不同规格的产品参数如下表所示，不在此参数范围内的真空炉，可由根据用户要求进行定制。

产品参数	VGQ-960	VGQ-960	VGQ-1280
有效工作区域	400*600	600*900	800*1200
**装炉量	200KG	500KG	800KG
工作真空度	5×10-3 Pa	5×10-3 Pa	5×10-3 Pa
极限真空度	8×10-4 Pa	8×10-4 Pa	8×10-4 Pa
压升率	0.65 Pa/h	0.65 Pa/h	0.65 Pa/h
加热功率	80KW	200 KW	350KW
**温度	1350℃	1350℃	1350℃
炉温均匀性	≤±5℃	≤±5℃	≤±5℃
控温精度	≤±1.0℃	≤±1.0℃	≤±1.0℃
冷却速度	1200℃到200℃（空炉）≤8分钟	1200℃到200℃（空炉）≤10分钟	1200℃到200℃（空炉）≤15分钟
气冷压强	6bar、10bar	6bar、10bar	6bar、10bar
冷却介质	氩气	氩气	氩气
风机功率	250KW	280KW	280KW
炉壁表面温度	＜室温+25℃	＜室温+25℃	＜室温+25℃

四、设备详细描述
1、真空系统
　 使用德国莱宝进口机械泵、罗茨泵、扩散泵和维持泵组成的真空机组。
　 真空计采用莱宝配套数显真空计；
　 真空管路的挡板阀、柔性连接件等都采用国外进口配件，以保证真空系统的稳定。
　 如果出于成本的考虑，可以将真空系统部分配件替换成国产设备。
2、气动系统
　 由气动三联件（除水器、压力表、油雾器）、电磁换向阀及管道等组成。可对气动执行元件（如气缸、充气阀、真空阀门等）提供洁净的压缩空气。
3、水冷系统
　 水冷系统用于炉门、炉壳、热交换器、电机罩、水冷电极、真空机组等部位的冷却。水冷系统安装有压力传感器，可在系统水压不足时提供报警和连锁保护。热交换器、扩散泵冷阱有单独进出水。可根据实际情况配置循环水制冷设备以保证水冷效果。
4、风冷系统
　 风冷系统由储气罐、充气系统和分压系统构成。储气罐通过与炉体预留的法兰接口向真空炉内供气，当进行快速冷却时，先充气至0.8-0.9bar时启动气冷风机，再充气至指定压力。
5、控制系统
　 控制系统由工控机、触摸屏、温控仪、PLC、真空计、无纸打印机及相关显示仪表构成。
　 计算机控制系统可以实现如下功能：

　 温度控制采用欧陆2704型工业PID温度控制器，控制器精度0.1级，可存储20组工艺曲线，每组20段，**程序400段。
　 可编程控制器PLC采用西门子S7-300，程序保证对设备的每一个部件进行**操控和异常保护，采用多重互锁机制以杜绝误操作对设备带来的损伤。
6、真空炉主体
　 真空炉炉体与炉门均为双壁水冷结构，内壁为不锈钢、外壁采用碳钢制造。炉体与炉门之间为双向密封结构，用锁紧圈锁紧，保证了真空炉在负压和高压气冷时的密封。炉体上设有安全阀，炉内超压时会及时开启。

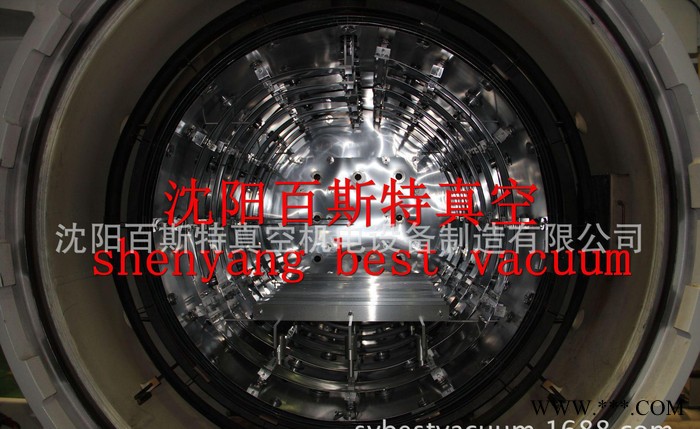

　 加热室（炉胆）由隔热层、加热元件和料台等组成。
　 隔热层为三层钼板和四层不锈钢板组成的圆筒结构，每层之间有一定的间隔，固定在加热室框架上。
　 加热元件采用宽带状高温钼镧合金带，加热带压有凹槽具有良好的高温强度，用99陶瓷件绝缘；布置成圆筒型，加热均匀、热损失小；可单独拆卸，损坏时更换方便。
五、设备定制
　 为了保证产品质量，我们的关键设备都采用国外进口，比如真空泵、温控表、加热带材料、隔热屏材料，如果贵公司对热处理的要求不高，我们可以根据实际情况，对相关部件采用国产材料以降低成本。另外如果设备参数不能满足您的需求，请将您需要的产品参数发给我们，我们会为您定制设备。
