| 材质 | 镀锌板 |
|---|---|
| 产品别名 | 烘箱 |
| 传热面积 | 5.76平方米 |
| 功率 | 12KW |
| 规格 | 77*88*220CM |
| 类型 | 电烘焙 |
| 适用范围 | 食品、工业 |
| 适用物料 | 食品 |
| 外形尺寸 | 77*88*220CM |
| 应用领域 | 食品 |
| 占地面积 | 0.7m2 |
| 重量 | 230KG |
| 转速 | 1400r/min |
| 操作方式 | 连续式 |
| 干燥介质 | 空气 |
| 品牌 | 友缘 |
| 型号 | 16层 |
| 加工定制 | 否 |
最高温度可达200度，如果是调到200度做烘焙，烘焙完成后，需要冷却后在开门，以防门旁易燃物燃烧。
运费统一到付，设置为卖家承当运费，是为了方便买家拍下直接付款，谢谢亲们的理解，O(∩_∩)O谢谢
保修期1年（自付款日起），免费用快递发配件过去给您请电工更换。免费用木箱钉装，确保运输安全。
运费：只发货运，不发快递和邮政。省内150-300元，省外500-800元；需转运才能到达的地区需增加转运费，详情可向掌柜咨询；省内1-3天，省外4-10天，边远地区11-15天到达。凭身份证到物流公司取货，运费为货到后由买家支付给物流公司。
参数：
电压：380V三相，
电流15A。
最大总功率：9.5千瓦。
可调控温度范围40-200度。耗电与设置的温度有关，温度越高越耗电，平均耗电量约每小时3-6度电。
其中：抽湿电机功率0.55千瓦，最大加热功率9千瓦。
外观尺寸约：长770厘米，宽88厘米，高210厘米。
含木框架外包装体积约2.8立方米。重量：约300公斤。

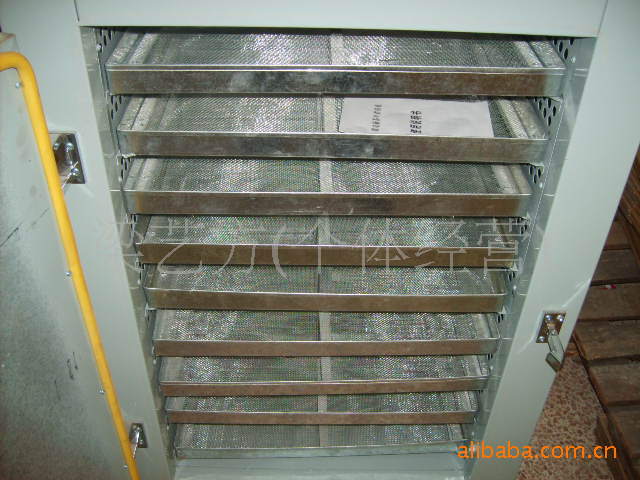

烘盘：16层正方形抽屉式铁盘，铁丝网筛，每个盘尺寸约60长*60宽*3.8高（厘米）。 总摊面积约6平方米。单次可烘干茶叶50-80斤。如烘干红枣、龙眼、蘑菇等比较重的产品，可以80-120斤。
简要说明：该机基于“低温长烤出高香”的原理，用于茶叶的原理，用于茶叶的低温长烤提香，温度、时间（投叶量）均可以自动控制。
该产品适用于茶叶烘培作业，透气性好，水分散发快，烘制出的成品茶色泽绿，汤色绿润，香味清爽，峰毫显露.
一、产品用途、主要特点和主要的组成
1、产品用途
本产品适应于茶叶、食品等的烘焙。特别适应于茶叶的烘焙，深受广大茶农的喜爱。
2、主要特点
1、 使用高精仪表以更准确的控制和反应箱内温度与匀衡度，降低故障率，延长使用寿命。
2、 保温隔热材料采用硅酸铝纤维，保温性能显著提高，从而大大降低耗电量。
3、 采用箱内全循环热风烘焙，使箱内温度更加均匀。
3、主要组成

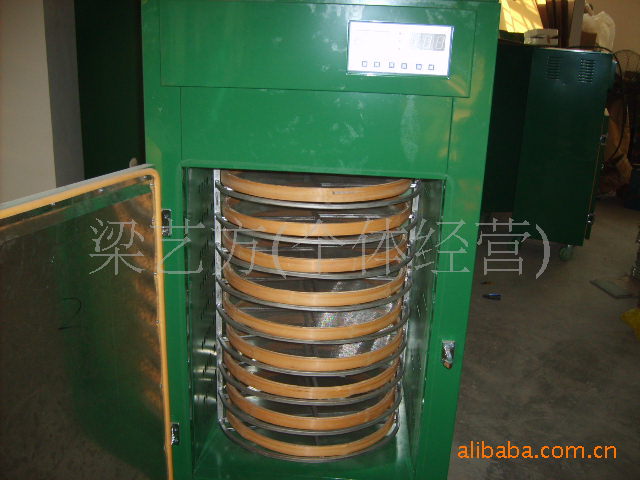

由外壳折板、旋转筛子、热循风板、底部旋转电机、电动机、电路箱等主要零部件组装而成。

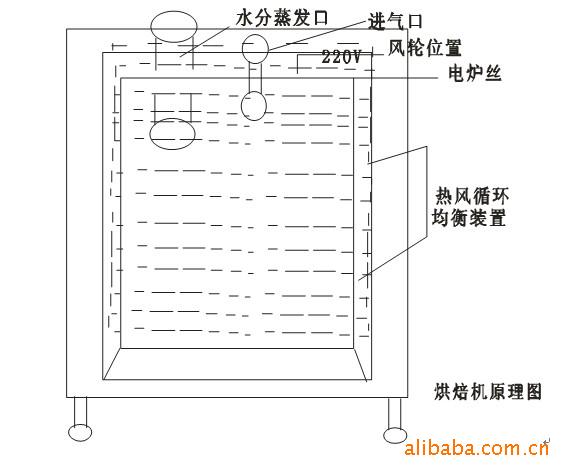

二、烘焙机工作原理图
三、基本参数
| 序号 | 项 目 | 单位 | 参数值 | |
| 1 | 外形尺寸（高×长×宽） | mm | 770*880*2100 | |
| 2 | 加热元件 |
| 电热丝 | |
| 3 | 加热元件总功率/层数 | kW/层 | 9/16 | |
| 4 | 风机电动机 | 功率 | kW | 0.55 |
| 转速 | r/min | 0 | ||
| 工作电压 | V | 380 | ||
| 5 | 烘盘托架回转驱动电动机 | 功率 | W | 0 |
| 转速 | r/min | 1250 | ||
| 工作电压 | V | 380 | ||
| 6 | 烘茶产量 | KG | 30-40 | |
| 7 | 总有效干燥面积 | m2 | 6 | |
| 8 | 干燥层数 | 层 | 16 | |

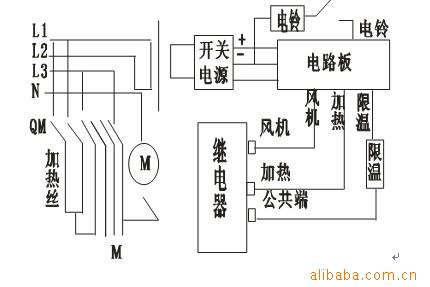

四、控制线路工作原理图
五、操作规程
1、 操作说明：
A、 打开右上方电源开关选择“自动”位置。
B、 调节温度旋钮使箭头对准所需要温度的位置，超温保护设定要比所需温度高20℃。
C、 设定好所需时间，“+ -”来调整时间的长短,再设定所需温度， “+ -”来调整温度高低。
D、 打开旋转电机开关，按下启动按钮，机器进入工作状态，按下停止按钮，烘焙机进入待机状态。若温度上升比较慢，
应检查电机转向是否跟顶部的电机所标方向一致。如果不一致应调换进线电源相序。(换相)
E、 自动线路工作不正常时可先备用或手动线路与超温器配合使用。
F、 升温要快时，可以打开加热开关。
G、 烘焙完成后，系统自动停止并报警响铃，按下“关”键，断开电源。
2、烘焙参考时间
A、茶叶时间：30-60分钟 温度80-100℃
B、香菇时间:20-40分钟 温度80-120℃
C、海鲜时间：40-60分钟 温度90-140℃
D、花生时间：20-30分钟 温度90-130℃
六、安装与维护
1、必须由专业电工安装。使用电压380伏的，是三相四线制（零线不用经过开关），一般其中一条标明零线（该线颜色其他三根不一样）。
2、必须配备功率与烘焙机功率相当的导线和闸刀。
3、电机转向应和烘焙机所标识的转向一致。
七、安全注意事项
1、本机必须有良好“接地”以确保安全。
2、根据不同的型号和所配备功率的大小，配备专用闸刀和保险丝。
3、禁止直接泼水冲洗烘焙机箱体表面，以防止绝缘失效引起漏电。
4、禁止在箱体内取暖。
5、禁止靠近或在箱体内存放易爆品，如汽油、酒精、煤气等易爆危险品。
6、不放在易遭水淋到的地方或潮湿严重的地方使用。
7、按所标示的接地线跟落地连接。

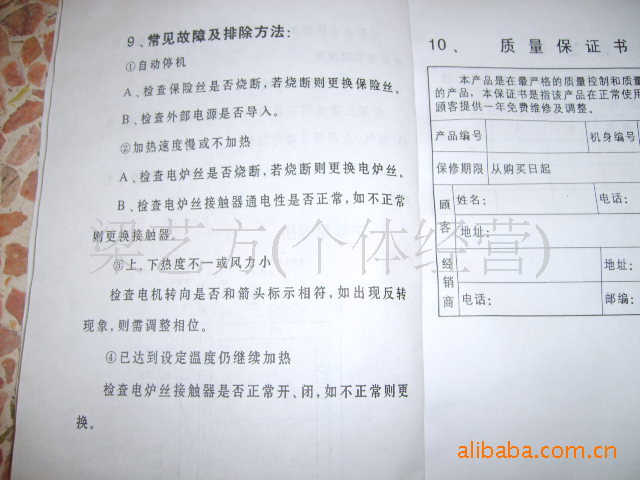

八、常见故障及排除方法
1、自动停机
①检查保险丝是否烧断，若烧断则更换保险丝。
②检查外部电源是否导入。
2、加热过度或不加热
①检查电炉丝是否烧断，若烧断则更换电炉丝。
②检查电炉丝接触器通电性是否正常，如不正常则更换接触器。
3、上、下热度不一或风力小
检查电机转向是否和箭头标识相符，如出现反转现象，则需调整相位。
4、已达到设定温度仍继续加热
检查电炉丝接触器是否正常开、闭，如不正常则更换。
