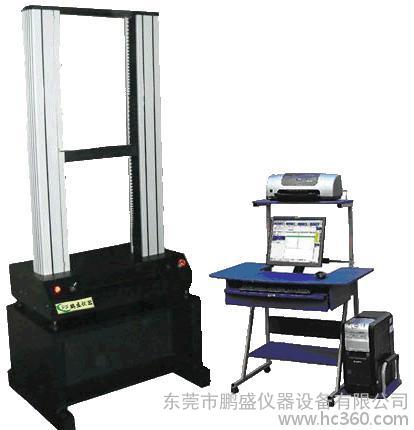

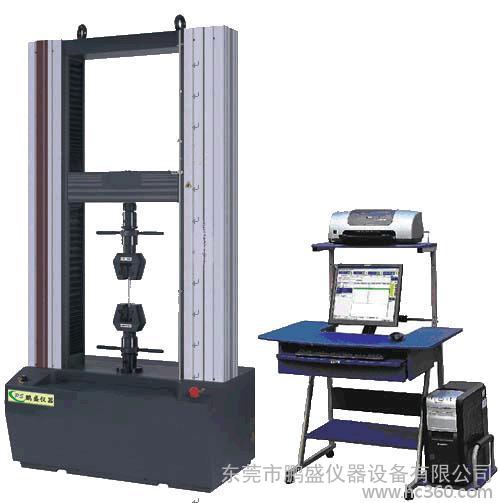

PS-283M微电脑变频拉力试验机

本试验机广泛用于各类,包装胶带，五金，金属，橡塑料，鞋类，皮革，服装，绝缘体，电线，端子，等各类材料,测试其拉伸、压缩、弯曲、剪切、撕裂、断裂、剥离、抗压、穿刺等各类力学性能测试，还可以实现恒应力、恒应变、蠕变、松弛、轴向、径向等多闭环试验。

可根据GB、JIS、ASTM、DIN、 GB/T 16491-2008 、GB/T12160-2002、GB/T16825-2008等标准.自动求出;抗拉强度、屈服强度、伸长率、定伸长应力、定应力伸长、弹性模量等参数。采用WINDOWS XP系统，可无限量扩充测试条件参数或测试结果报告参数，测试结果以批次保存为Excel表格数据。;实时显示测试曲线，对测得的资料进行存储分析，印报告曲线。具有灵活多变的接口及控制方式，以绘制多种特殊曲线。
 性能特点：

1.WINDOWS XP系统，可无限量扩充测试条件参数或测试结果报告参数。

2.实时显示测试曲线，并对测得的数据进行存储分析，打印报告曲线。

3.具有灵活多变的界面及控制方式，可以绘制多种特殊曲线。

4.使用者可自行设定实验之报告格式及报告内容，信号读取速度300次/秒。

5.高质感高强度铝合金挤制成型螺杆罩，轻巧流线，明亮大方，华贵无比。

6.高工艺加工线条洗链，利落的机件，表面喷砂电镀或冷色烤漆等高级处理，凝聚出高雅，精致价值感。

7.标准化夹具连接套，规格标准化，更换各式夹具方便快捷。

8.高性能东元变频马达和专用东元变速箱具抗热，低音，防震之效果，及高速高频率的定位功能，搭配时规皮带，提供高精度，低噪音的转动组合保证十万次无漂移，具有多种保护方式，可使试验运行安全可靠。

9.操作简单飞梭调速，在荷重范围内，可快速操控，实现多种夹具位移定速。

10.高稳定度无间隙，无磨损滚珠螺杆，可消除噪音及机台共振：配合时规皮带轮，确保横杆位移水平度及试件受力均匀度。

11.采用高精度防爆传感器,重复性误差（再采性）0.01%，温度自动补偿-10%--+40%C，安全系数150%，终极超载250%。

12.自动化荷重自动归零，换挡及校正，破断点自动检出，横挡自动回位，曲线自动显示，横挡位移自动测量。

13.高智慧圆形操控界面，功能完整，300次/秒数据采样频率，自动记忆，分析测试过程中之资料，对检测能做最完美之记忆与结论。

 1.采用最新台湾东元变频电机及变频驱动器

 2.东元变速箱，其优点是结构紧凑，间隙小、精度高，使用寿命长。

            3. 具有多通道载荷及变形测量：

  4. 采用高精度台湾上银研磨级滚珠丝杆，（如图2）比传统丝杆会更平稳耐用。

1.结构：
a）微机控制电子万能试验机采用双柱型龙门式结构，下部：拉伸：压缩、弯曲。
b）高精度精密滚珠丝杠：驱动中横梁上下移动，传递负荷
c）同步齿形带行星减速系统：带动丝杠转动加载

2.工作原理：
东元伺服电机驱动同步减速系统和高精度精密滚珠丝杠带动活动横梁上、下移动，施加载荷，完成各种试验。

3.测量系统：
负荷、变形和位移都为闭环控制，见如下示意图。


软件性能：
1）Windows-XP操作系统；

测试软件、 定速度、定位移、定荷重、定荷重速率、定应力速率、定应力、定应变速率、定应变、应力速率→应变速率加之多种阶段转换控制菜单可自由组合成无穷的多阶控制模式：位移＞＝、位移＜＝、荷重＞＝、荷重＜＝、屈服点、断点比例、应力＞＝、应力＜＝、应变＞＝、应变＜＝、循环及嵌套循环控制等。

软件主界面；

 选配夹具；

2）技术参数

容量选择:1000kg、3000kg、  5000kg

单位切换:    kg、Ib、N、KN

荷重分解度:    1/200000或1/300000

荷重精度： ±0.5%

力量放大倍率:   *1 *2 *5 *10 *20 *50 *100七段自动切换Auto-Range

最大行程（不含夹具）：1000mm

有效宽度：430mm

测试速度：50--500 mm/min

速度精度：±0.5%

位移分解度：0.001 mm  数据采样频率500HZ

软体：全闭环电脑系统测试软体

传动机构：东元变频电机+东元变速箱+台湾上银研磨丝杆

体积（主机）：66*55*210cm

主机（重量）：600 kg

电脑：专用拉力机电脑及测试软件

治具：标准夹具一套

电源：220V/50HZ
