| 额定功率 | 25KWKW |
|---|---|
| 产地 | 东莞 |
| 类型 | SKZ康振8字筋生产线 |
| 总重量 | 10kg |
| 是否可定制 | 是 |
| 设备型号 | KZHD16B |
| 品牌 | SKZ康振 |
| 所在地区 | 东莞 |
| 是否原厂 | 是 |

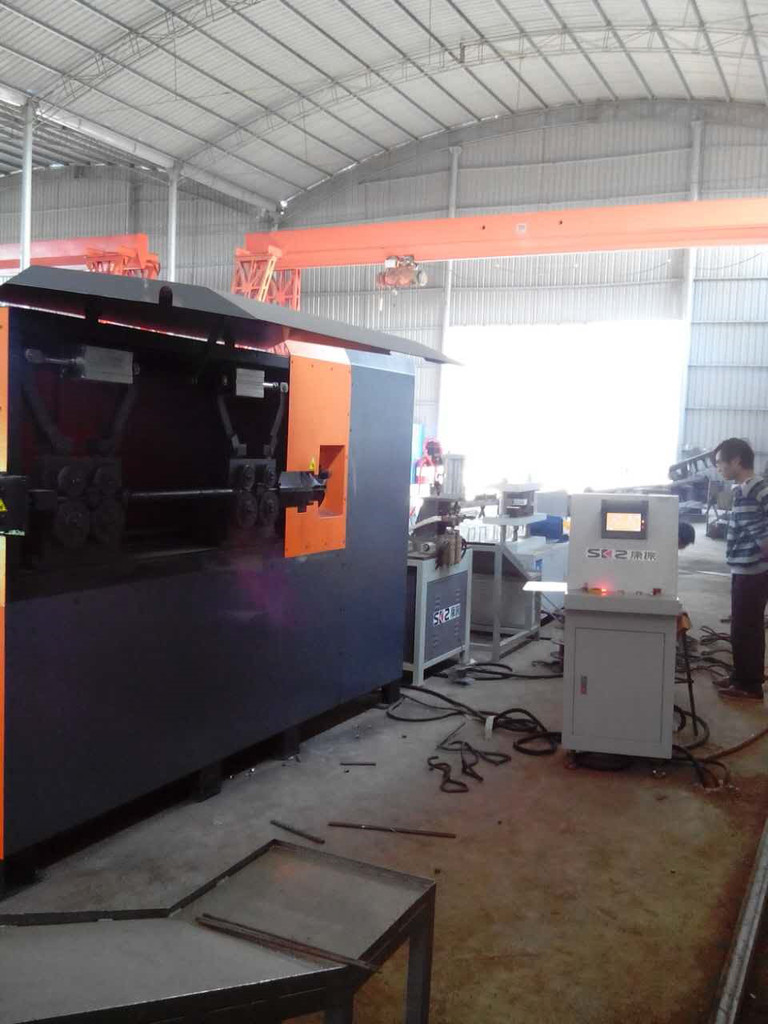

SKZ康振8字筋生产线
（产品型号：KZHD16B）
产品介绍：

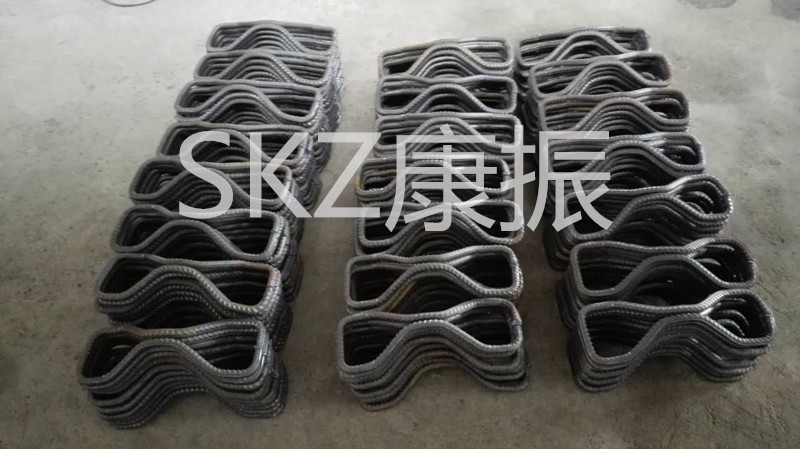

格栅拱架作为隧道拱架的一种,常用于公路、铁路隧道，矿山巷道施工的初期支护中，而8字筋是格栅拱架中的重要组成，其形状复杂，数量巨大，加工难度大，工人劳动强度高。SKZ康振一直致力于数控钢筋弯箍机的研制，我们针对8字筋的特殊形状和要求，在原基础上加以改进，让原本复杂的加工变得更加简单、标准、高效、节能。我们深入加工现场真正了解传统加工的诸多难处，在设计当中加入现代化制造的先进理念和元素，那就是精益化生产，各个工序的产品没有堆积（不占地方），产品不需要人力运转运输，让我们生产的产品真正意义上的流动起来，让我们的生产现场空间更好的利用，整个生产线整洁和谐，企业形象得到根本上的改善。
| 工序 | 工位 | 工种 | 设备 | 技术要求 | 耗时 | |
| 弯曲成型 | 一个工位 | 设备操作员 | 8字筋弯箍机 | 要求钢筋弯曲成平面八字型 | 15S |
|
| 对焊 | 8字筋对焊机 | 接口焊接平整，无错位 | 4S |
| ||
| 8字中间拉焊(各别项目不要求) | 两个工位 | 焊工 | 二保焊机 | 满焊且达到规定的焊接长度 | 15S |
|
| 蝴蝶筋成型 | 一个工位 | 设备操作员 | 蝴蝶筋液压成型机 | 成型后达到规定的形状和尺寸 | 8S |
|
| 蝶状焊接 | 两个工位 | 焊工 | 电焊机 | 两边满焊，四个角的尺寸在允许的公差范围内 | 30S |
|
| 说明：根据本设备生产工艺，每30秒可生产一对蝴蝶筋 | ||||||
生产工艺图：
技术参数：
| 8字筋数控弯箍机 | 8字筋对焊机 | 蝴蝶筋液压成型机 | |||
| 产品型号 | KZB16 | 产品型号 | KZDH125 | 产品型号
| KZDX100 |
| 弯曲钢筋直径 | Φ14 Φ16 | 对焊钢筋直径 | Φ14 Φ16 | 油缸规格 | Φ100Χ200mm |
| 最大进料速度 | 90m/min | 对焊生产效率 | 200个/小时 | 公称力 | 100KN |
| 弯件生产效率 | 250个/小时 | 额定容量 | 125KVA | 最大行程 | 200mm |
| 额定功率 | 25KW | 最大顶锻力 | 40KN | 最大开口尺寸 | 280mm |
| 工作环境温度 | -5℃— 40℃ | 最大送料行程 | 40-50mm | 油缸下行速度 | 60mm/s |
| 气缸压力 | ≤0.6MPa | 冷却水消耗量 | 400L/H | 油缸上行速度 | 60mm/s |
| 设备外形尺寸 | 3150Χ1200Χ2000mm | 设备外形尺寸 | 1770Χ1655Χ1230mm | 工作面距离地面高度 | 860mm |
|
|
|
|
| 工作面规格 | 590Χ300mm |
|
|
|
|
| 液压油容量 | 80L |
