| 加工定制 | 是 |
|---|---|
| 类别 | 齿轮减速机 |
| 齿轮类型 | 圆柱齿轮减速机 |
| 安装形式 | 卧式 |
| 布局形式 | 三环式 |
| 齿面硬度 | 硬齿面 |
| 用途 | 减速箱体 |
| 输入转速 | 1450（rpm） |
| 额定功率 | 15（kw） |
| 输出转速范围 | 100-2000（rpm） |
| 许用扭矩 | 200-3000（N.m） |
| 级数 | 单级 |
| 减速比 | 12 |
| 规格 | ZLYJ133,ZLYJ146,ZLYJ173,ZLYJ200,ZLYJ225,ZLYJ280,ZLYJ315 |
| 品牌 | 江苏凯博 |
| 型号 | ZLYJ133 ZLYJ146 ZLYJ173 ZLYJ200 |
江苏凯博ZLYJ系列减速机 简介
ZLYJ系列减速机是为塑料橡胶单螺杆挤出机配套设计的带推力座的专用传动装置。机器六面加工可立卧安装。
箱体采用最新工艺，铸造件钢模具注塑发泡，真空消失铸造。振动时效。硬齿面齿轮采用合金钢渗碳磨齿，并优化为最大模数（我厂独特技术）具有高强度、静音效果，寿命极长。轴承采用29系列推力轴承，齿轮箱均为优质大厂直购轴承。进口油封并双层使用。
本机广泛应用在单螺杆挤出机：塑料管材、板材机组、吹膜机组、造颗粒机组、电缆机组、注塑机组等。橡胶挤出机。以及食品挤出机械。
本机适用范围介绍
ZLYJ112配套20-50螺杆挤出机或更大直径30-65的自制螺杆造粒机。
ZLYJ112传动速比优先选择10；8 常用，承载能力3-7.5KW范围（4级电机）
螺杆插孔标准为28，键8，深60，插孔可扩展为直径20-40范围或者花键、方孔、六方孔以及出轴头的方头、圆头等（需要订做）

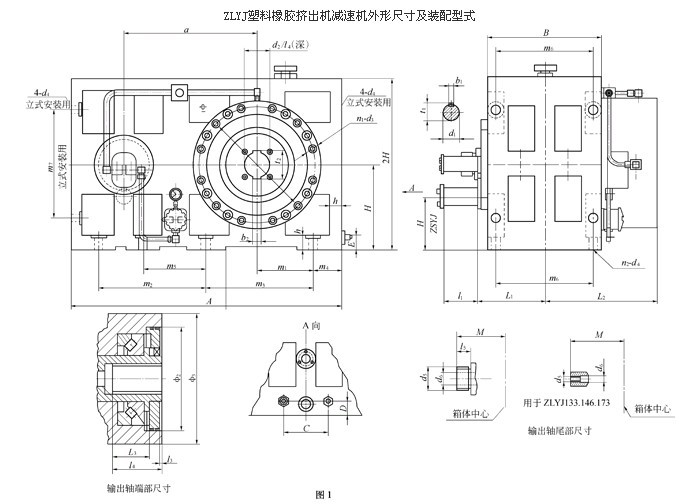

外型和尺寸标准图

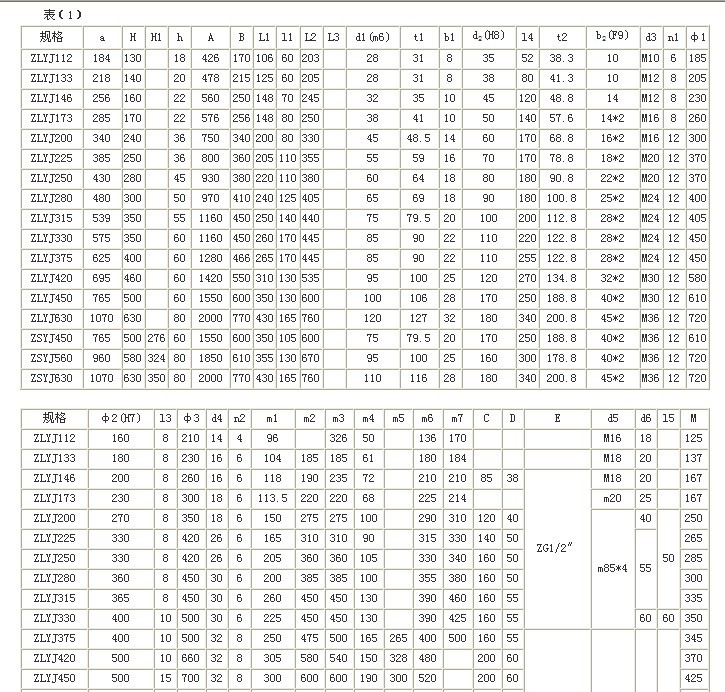

易懂参数表
ZLYJ外型尺寸和安装尺寸比较
| 规格 | 长X宽X高，不包括大头 | 法兰外径 | 法兰子口 | 法兰螺丝眼 | 螺杆插口标准圆孔范围 可定做花键，方孔，六方孔或出轴 |
| ZLYJ112 | 420X190X260 | 200 | 140 | 8-M12 170 | 15-40 |
| ZLYJ133 | 480X210X280 | 230 | 180 | 8-M12 205 | 20-45 |
| ZLYJ146 | 560X250X320 | 260 | 200 | 8-M12 230 | 30-55 |
| ZLYJ173 | 580X256X340 | 300 | 230 | 8-M16 260 | 50-60 |
| ZLYJ185 | 600X256X370 | 300 | 230 | 8-M16 260 | 55-65 |
| ZLYJ200 | 750X340X480 | 350 | 270 | 12-M16 300 | 60-80 |
| ZLYJ225 | 800X360X500 | 420 | 330 | 12-M20 370 | 70-90 |
| ZLYJ250 | 930X380X560 | 420 | 330 | 12-M20 370 | 80-95 |
| ZLYJ280 | 970X410X600 | 450 | 360 | 12-M24 400 | 90-110 |
| ZLYJ315 | 1160X440X700 | 455 | 365 | 12-M24 405 | 100-120 |
| ZLYJ330 | 1160X440X700 | 500 | 400 | 12-M24 450 | 110-120 |
| ZLYJ375 | 1280X460X800 | 500 | 400 | 12-M24 450 | 120-130 |
| ZLYJ395 | |||||
| ZLYJ420 |
ZLYJ传动速比，适合功率请参阅下表，不明确请联系我厂
| 规格型号 | 适配功率范围KW 建议标配功率KW 4极 （直连或1：1带轮直径可选高数据，反之按带轮直径比选数据） | 理论重量KG | 推荐速比 |
| ZLYJ112 | 3-7.5 5.5 | 150 | 10 8 |
| ZLYJ133 | 5.5- 7.5 7.5 | 170 | 10 8 |
| ZLYJ146 | 7.5-15 11 | 230 | 12.5 10 |
| ZLYJ173 | 11-18.5 15 | 260 | 12.5 10 |
| ZLYJ185 | 11-22 18.5 | 300 | 12.5 16 |
| ZLYJ200 | 22-37 30 | 520 | 12.5 16 |
| ZLYJ225 | 30-50 37 | 620 | 12.5 16 |
| ZLYJ250 | 37-55 45 | 800 | 16 12.5 |
| ZLYJ280 | 45-90 55 | 1000 | 16 12.5 |
| ZLYJ315 | 55-110 75 | 1450 | 16 12.5 |
| ZLYJ330 | 75-132 110 | 1650 | 16 |
| ZLYJ375 | 110-200 132 | 1850 | 16 |
| ZLYJ420 | 160-260 | 3000 | 16 |
| ZLYJ450 | 200-315 | 4700 | 16 |
实拍图片
润滑和保养
机器安装在平整牢固的机架上，保证螺杆的同心度，空车回转无卡滞，不反别。装配皮带轮或联轴器请勿用大锤强力敲装，应当保证配合精度并采取加热、润滑、轻敲等正确的安装方式。强力会造成高速轴轴承游隙变大撺动，运转中极易打齿和损坏轴承。
减速机加注优质中负荷齿轮油，N220，推荐名牌如长城、昆仑、美孚等，劣质和假冒油品会严重影响机器寿命和损坏机器并造成经济损失。
新机器磨合期为2个月，请在期内尽量使用较轻载荷工作或较低转速运行。2个月更换新油。以后每年更换一次。磨合期机器有适当的噪声和轻微震动均为正常，一般自行消失。
定期检修，紧固螺丝是否松动，采用7类斜轴承的机器每年要打开压盖检查轴承游隙（一般只检查高速轴和中间轴）如果偏大应适当调整（具体可咨询我厂）。密封圈和油泵为易损件。冷却器请注意冻裂，如果冬季停机请将冷却器拆下放净水或存放在不上冻地方。
请勿超负荷使用机器。
