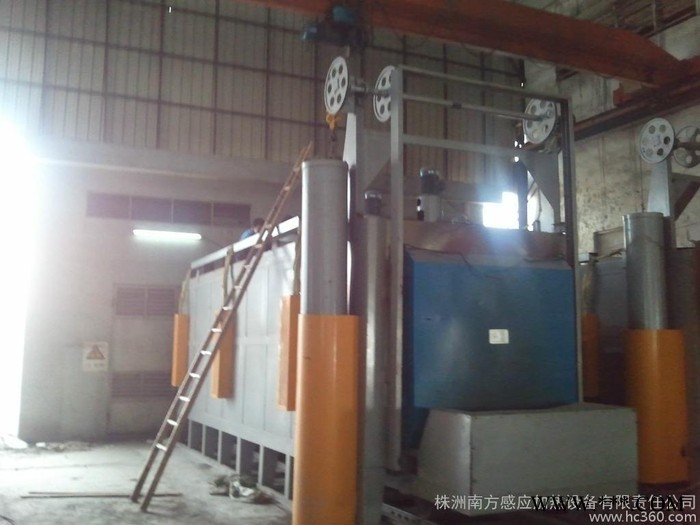

供应株洲南方KLI120台车式退火炉

一．     用途：供较大型碳钢﹑合金钢机件和材料，在氧化性气氛下进行正火﹑退火﹑淬火等热处理加热之用。

二．     主要技术参数：

   1．额定温度：                     950℃

   2．额定加热功率：                 ～120KW

   3．额定电压：           三相      380V

   4．工作区尺寸：（长×宽×高）2000×1000×700mm

   5**装载量：                   5T

   6．控温区数：                      2

   7．炉温稳定度（控温精度）：        ±2℃

   8．空炉升温时间：                 ≤2.5h

   9．炉壳表面温升：                ≤50℃

   10．台车电机功率：                ～3KW

   11．炉门升降电机功率：            ～1KW

   12．炉的外形尺寸：（长×宽×高）～4860×2700×3200mm

   13．控制柜外形尺寸：（长×宽×高）～450×800×1750mm

14. 重      量：                               ～ 10T

三．              结构及主要用材说明：

1．本台车电阻炉由炉体、炉门、加热元件、台车、导轨和控制设备组成。

2． 炉体、炉门、台车的外壳，机架由A3钢板、型材制造。

3．炉衬采用不同比重的高强度轻质节能耐火砖砌筑，用硅酸铝纤维毡、棉作绝热保温材料，按电炉标准混合型节能炉衬结构设计。

4．炉体与台车之间用耐火材料砌筑成迷宫式，通过自行动作的密封机构，减少电炉的辐射和对流损失。

5．台车的进出，炉门的啟闭均由电动机通过蜗轮、蜗杆及链条传动来实现，并采用电器连锁。

6．发热元件采用OCr21Al6Nb1300℃高温电阻丝制造。

7．台车上配有ZG3Cr19Mn12Si2N耐热铸钢炉底板。

8．温度分二区独立自动控制，采用0.3级智能高精度数显温度表控温。为了有高的控温精度，满足工艺需要采用可控硅降压功率自动调整PID自动控温系统，从而使温度控制均匀,减少对电网冲击达到节能效果。配无纸记录仪记录各区温度，配配三相电流表，总开关等。
