巨美成 注塑机模具保护器 模具监视器 冲压监视器触摸一体机操作、主机轻盈

模具监视器功能：

1、 合模前进行模穴、模芯、产品残确认

2、 滑块位置、顶针顶出返回位置确认

3、 成型中镶件位置、遗漏检测

4、 产品是否缺料和毛边检测

5、 防止残次品连续出现

6、 多穴产品是否残留监测

7、 非接触式检测，提高产品可靠性

8、 高解析度相机精密检测，位置检测精度 0.01mm,判断处理时间0.01s

9、 支持任意形状监测区域，任意设定不同区域

10、配置红外光源，不受外界光线影响产品误 报率

11、 具有wifi连接远程监控功能

模具监视器特点

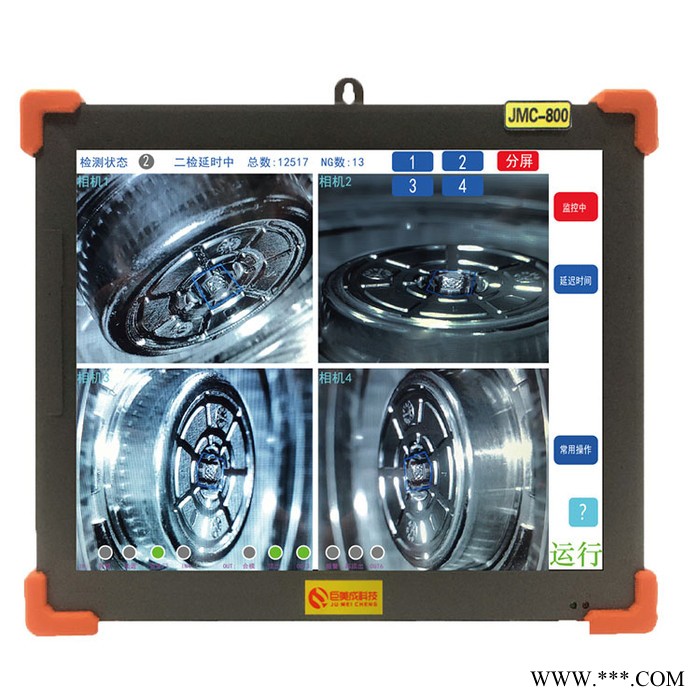

1、 采用全新的外观设计和触摸一体机操作、主机轻盈。操作更加简单，画面感更强；

2、 采用Linux操作系统，自主剪裁，系统小而稳定，24小时开机检测不死机；

3、 采用ARM架构的四核处理器，处理速度更快更省心；

4、 采用新的ISP图像处理技术，优化图像处理的算法，是图像更加清晰更加直观；

5、 采用SSD固态硬盘，稳定性更高，兼容性更好；

6、 内置WiFi,可在线升级系统及软件算法，一键连接，无忧下载；

7、 可远程技术支持，高效率解决困惑，低成本引导操作；

8、 可组建局域网，实现数字化生产管理，数据上传至服务器，建立独立的数据库，实现生产活成全面监控 可追溯；

9、 采用千兆网接口的工业相机，传输速度更快，距离更远，抗干扰能力更强

原理图

单相机配置如下：

主机1台： A15 2.4GHZ四核处理器 ；内存4G； 固态硬盘32G；尺寸 10.4 英寸,Luinx操作系统，**可支持4个相机

相机1台：千兆网COMS（500万像素）

工业镜头1台：可变焦距镜头（f10-50/F2.8）500万像素）

光源1个：红外光源,波长850mm

磁力座2个：**吸附力100kgF

相机连接线1条：5米高柔性千兆网口线

红外灯线1条：5米高柔性连接线

主机数据线：5米高柔性数据连接线

I/O信号板：DC-IOB，中转分流站，收集-转换-放大-发送-接收信息

双相机配置如下：

主机1台： A15 2.4GHZ四核处理器 ；内存4G； 固态硬盘32G；尺寸 10.4 英寸,Luinx操作系统，**可支持4个相机

相机2台：千兆网COMS（500万像素）

工业镜头2台：可变焦距镜头（f10-50/F2.8）500万像素）

光源2个：红外光源,波长850mm

磁力座4个：**吸附力100kgF

相机连接线2条：5米高柔性千兆网口线

红外灯线2条：5米高柔性连接线

主机数据线：5米高柔性数据连接线

I/O信号板：DC-IOB，中转分流站，收集-转换-放大-发送-接收信息

三相机配置如下：

主机1台： A15 2.4GHZ四核处理器 ；内存4G； 固态硬盘32G；尺寸 10.4 英寸,Luinx操作系统，**可支持4个相机

相机1台：千兆网COMS（500万像素）

工业镜头3台：可变焦距镜头（f10-50/F2.8）500万像素）

光源3个：红外光源,波长850mm

磁力座6个：**吸附力100kgF

相机连接线3条：5米高柔性千兆网口线

红外灯线3条：5米高柔性连接线

主机数据线：5米高柔性数据连接线

I/O信号板：DC-IOB，中转分流站，收集-转换-放大-发送-接收信息

四相机配置如下：

主机1台： A15 2.4GHZ四核处理器 ；内存4G； 固态硬盘32G；尺寸 10.4 英寸,Luinx操作系统，**可支持4个相机

相机4台：千兆网COMS（500万像素）

工业镜头4台：可变焦距镜头（f10-50/F2.8）500万像素）

光源4个：红外光源,波长850mm

磁力座8个：**吸附力100kgF

相机连接线4条：5米高柔性千兆网口线

红外灯线4条：5米高柔性连接线

主机数据线：5米高柔性数据连接线

I/O信号板：DC-IOB，中转分流站，收集-转换-放大-发送-接收信息
