T5 横担整定弹簧组件 汽水管道支吊架 沧州齐鑫厂家

T5横担整定弹簧组件_西北院T5横担整定弹簧组件，由两个弹簧组件和连接两个弹簧组件的双槽钢焊接组合而成，一般与D13横担弹簧用焊接管座和D14横担弹簧用管夹管座一起使用，管道置于焊接管座和管夹管座之上，两个弹簧组件通过花篮螺丝和螺纹吊杆相连接，整个组件用于承受悬吊管道的荷载，对管道起缓冲和保护作用

整定弹簧组件安装时应注意：

①?安装前应核对验收弹簧组件与设计图纸，支吊架安装图或支吊架一览表的要求是否符合。并验收弹簧组件的出厂技术文件。

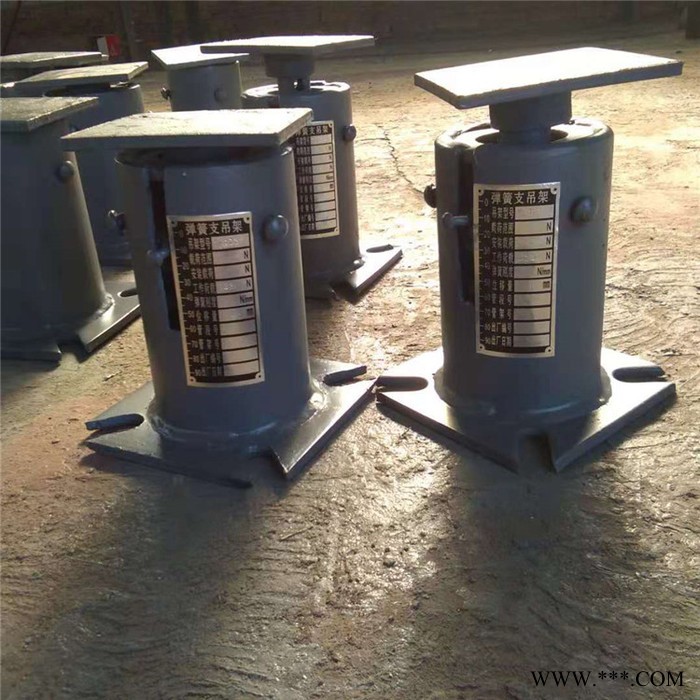

②?整定弹簧组件外壳上有荷载、变形量指示牌，指示牌上标明有管道名称及支吊架编号。

③?弹簧组件按支吊架设计进行安装后，在管道水压试验之前不得将定位销取出，水压试验时，由于定位销锁定，使弹簧吊架暂时成为刚性吊架，以保证弹簧的工作性能。水压试验后，可按正确的方法取出定位销。

④?运行前，应检查位移指示器是否在C值处，如有偏差应记录备案。
