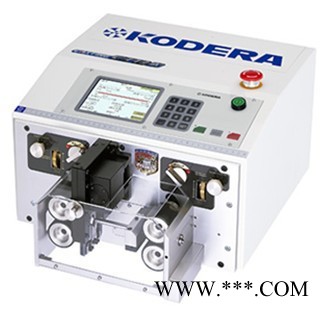

| 别名 | 全自动线材切断剥皮机 |
|---|---|
| 产地 | 日本 |
| 规格 | C373A |
| 用途 | 线材切割与剥皮 |
| 品牌 | KODERA小寺 |
| 型号 | C373A |
| 加工定制 | 否 |
| 所属产业 | 电子制造业 |
１台でAWG＃2（30ｓｑ）～AWG#28（0.08ｓｑ）のワイドな加工範囲を実現しました。
最大径はφ11mmまでのラウンドケーブルに対応し、幅広い業種でご使用頂けます。
| 型 式 | C373A | |
|---|---|---|
| 外形寸法 | 幅430mm ×奥行510mm ×高さ265mm | |
| 重 量 | 33kg | |
| 電 源 | AC100V～AC240V（単相）50Hz/60Hz | |
| 消費電力（100V） | 40W（定格）215W（最大） | |
| エア源 | 9Nℓ/min 0.5MPa※1 | |
| カッティング長さ | 0.1mm～99,999mm | |
| カッティング公差 | ±（ 0.1＋0.0005×L ）mm※2 Lは切断長さ | |
| ストリップ長さ | 先端 | 0.1～47.9mm |
| 後端 | 0.1～47.9mm | |
| 加工可能ワイヤー | 種類 | AVSS,VSF, IV, KV, UL,テフロン , ガラス線等 |
| サイズ | AWG#2(30sq）～AWG#28（0.08sq）※2 | |
| 外径 | 最大 Max φ11mm※2 | |
| ワイヤー送り速度 | 可変可能 | |
| 刃の材質 | 超微粒子合金 | |
| 動 力 | ステッピングモータ/エアーシリンダー | |
※1. 清浄乾燥空気を使用してください。 ※2. 但し、線材によります。
| 全 長 | 本 数 |
|---|---|
| 100mm | 2,300 |
| 200mm | 2,100 |
| 300mm | 1,950 |
| 500mm | 1,700 |
| 800mm | 1,450 |
| 1000mm | 1,300 |
| 1500mm | 1,050 |
| 2000mm | 850 |
| 3000mm | 650 |
| 5000mm | 450 |
芯線直径 ： 0.75mm
刃の戻り ： 0.15mm
両端ストリップ ： 3mm
加工速度 ： 9
標準モード
電線 ： UL1007 AWG#22
線材の中間皮剥きの自動化を実現。外径寸法8φまでの線材に対応し、1本につき10箇所までの自動中間皮剥きを可能にした画期的なマシンです。
| 型 式 | CMS-801A2 |
|---|---|
| 外形寸法（本体） | 幅185mm ×奥行355mm ×高さ190mm |
| 重 量 | 12kg |
| 電 源 | AC100V又はAC200V（単相）50Hz/60Hz |
| 消費電力（100V） | 停止時65W 最大390W 但し、C373A、C381A又は C373A+CMS-801A2の消費電力 |
| 中間ストリップ長 | 最長34mm |
| 中間ストリップ数 | 最大10ケ所 |
| 加工電線最大外径 | φ8mm |
| 動 力 | ステッピングモータ |
キャスティングの左側にセットするだけで加工線材をコンベアにより搬送、排出し、手前の受け皿に揃え、加工の効率化の促進に貢献します。
| 型 式 | CC-100 |
|---|---|
| 外形寸法 | 幅1200mm ×奥行340mm ×高さ135mm |
| 重 量 | 10kg |
| 電 源 | AC100VorAC200V（単相）50Hz/60Hz |
| 消費電力（100V） | 最大15W |
| 適用線径 | φ1mm以上※ |
| 動 力 | インダクションモータ |
| エアーシリンダー |
※但し、線材による
