一、设备名称

RCW3-30-4型网带式弹簧回火炉

二、主要技术参数

1、额定电压：三相380V、  频率：50HZ 。

2、额定温度：常温∽450℃（可调）。

3、额定功率：30KW。

4、炉体工作尺寸：设备总长7000mm、进料端长800mm、加热区5200mm出料区1000mm、网带宽400mm、炉口高100mm。

6、温控精度：±2℃；

7、加热元件：采用不锈钢高温发热管加热。

8、接线方法： Y-Y-Y形接线方法。

9、传动机构：电磁调速马达控制网带运行速度、速度范围：50∽500mm.

10、设备重量：2000 KG。

三、炉体材料

1、进出料端支架及炉体外壳采用60×60方通和冷板折压成型焊接制作，炉膛采用轻质耐火砖砌炉、发热板安装于炉膛的上下部位。

2、炉膛耐火砖与炉体外壳之间填充高温陶瓷纤维材料保温、保温层厚200mm。

3、输送网带选用SUS304#不锈钢双人字网带、网带编丝丝径1.6mm串丝丝径2.0mm、两侧翻边高15mm。

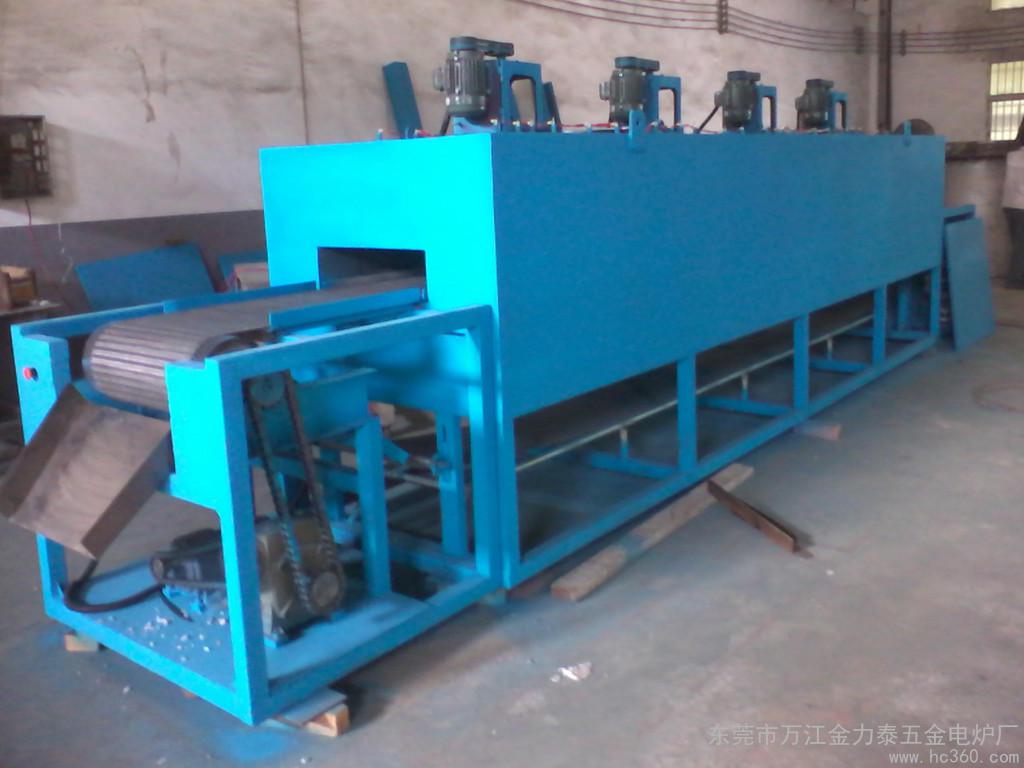

4、驱动机构采用AC马达、双极减速机、变频器控制网带运行；网带速度快慢可调；马达功率：2.2KW，变频器选用台湾爱德利品牌。

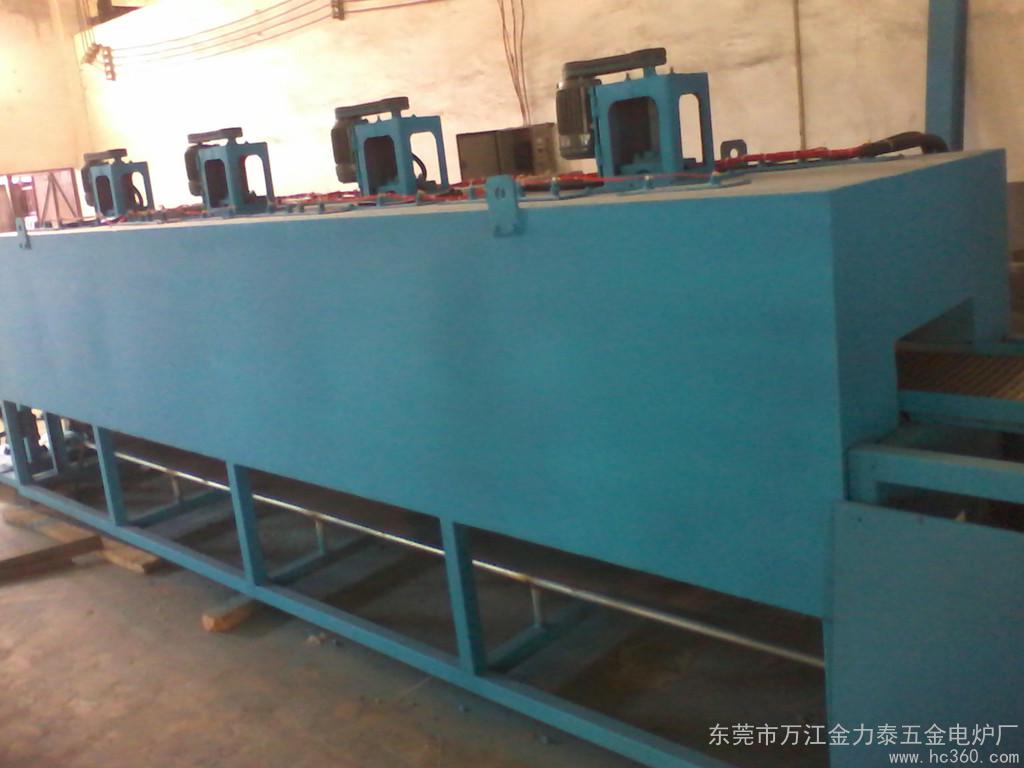

5、炉膛顶部安装3台高温热风循环风机、风机功率0.37KW，风叶为高温不锈钢风叶。

四、电器控制

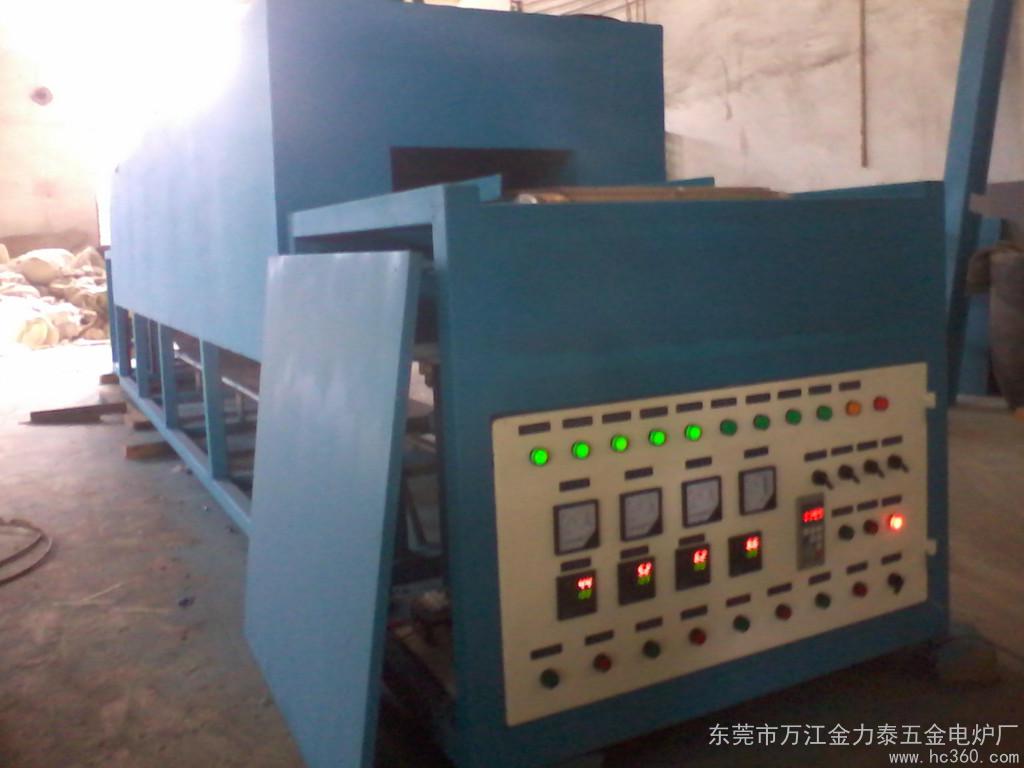

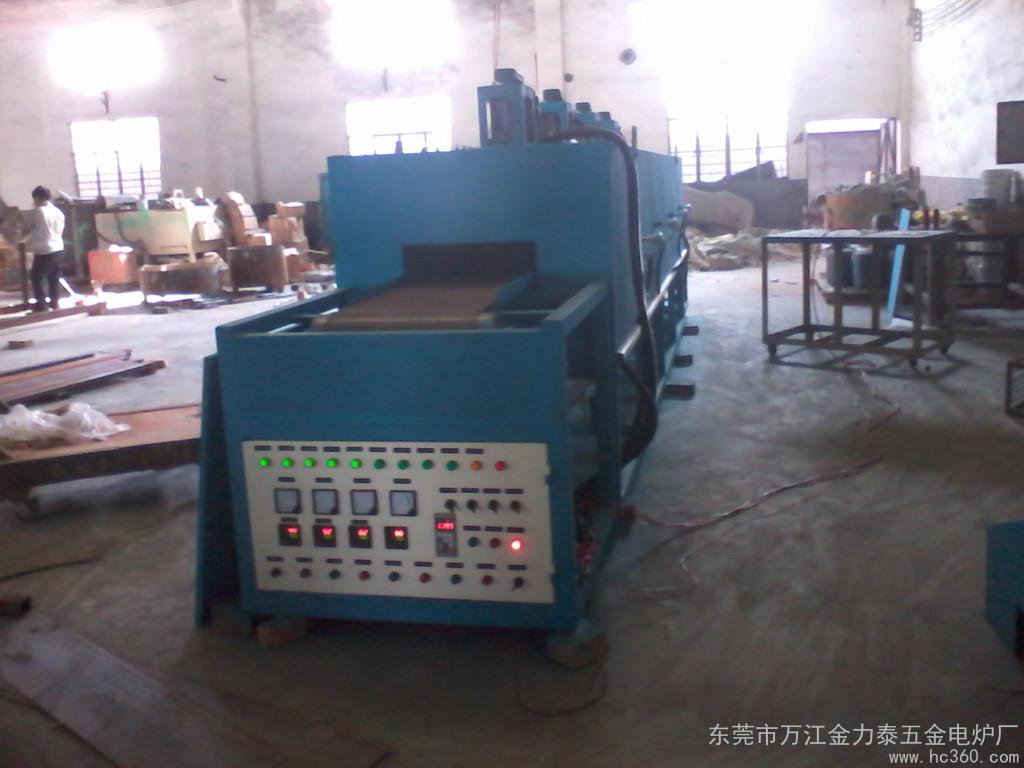

1、温度控制采用3块数显智能温控仪自动控温加热，具有PID自整定控制功能，加热控制。

2、配有 3相工作电流、电压显示、漏电保护、超温报警等功能。

3、加热元件控制采用电子触发3套SSR模块控制、加热功率大小可调、控温精确。
