winton半刚性线缆加工成型系统/电子元件成型机

电源电压	220
形式	电动
重量	64
品牌	winton
型号	WB20-CNC
加工定制	否

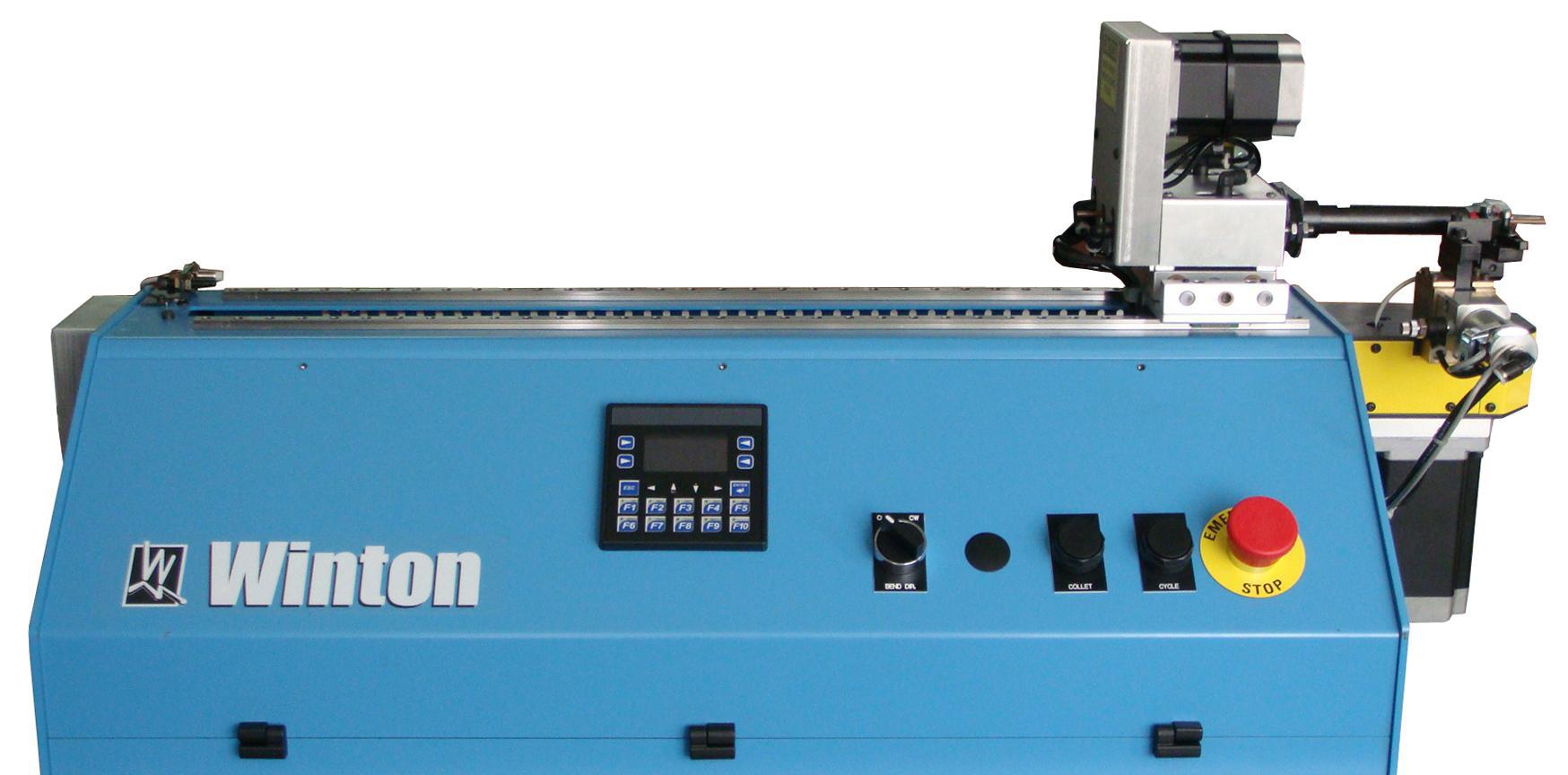

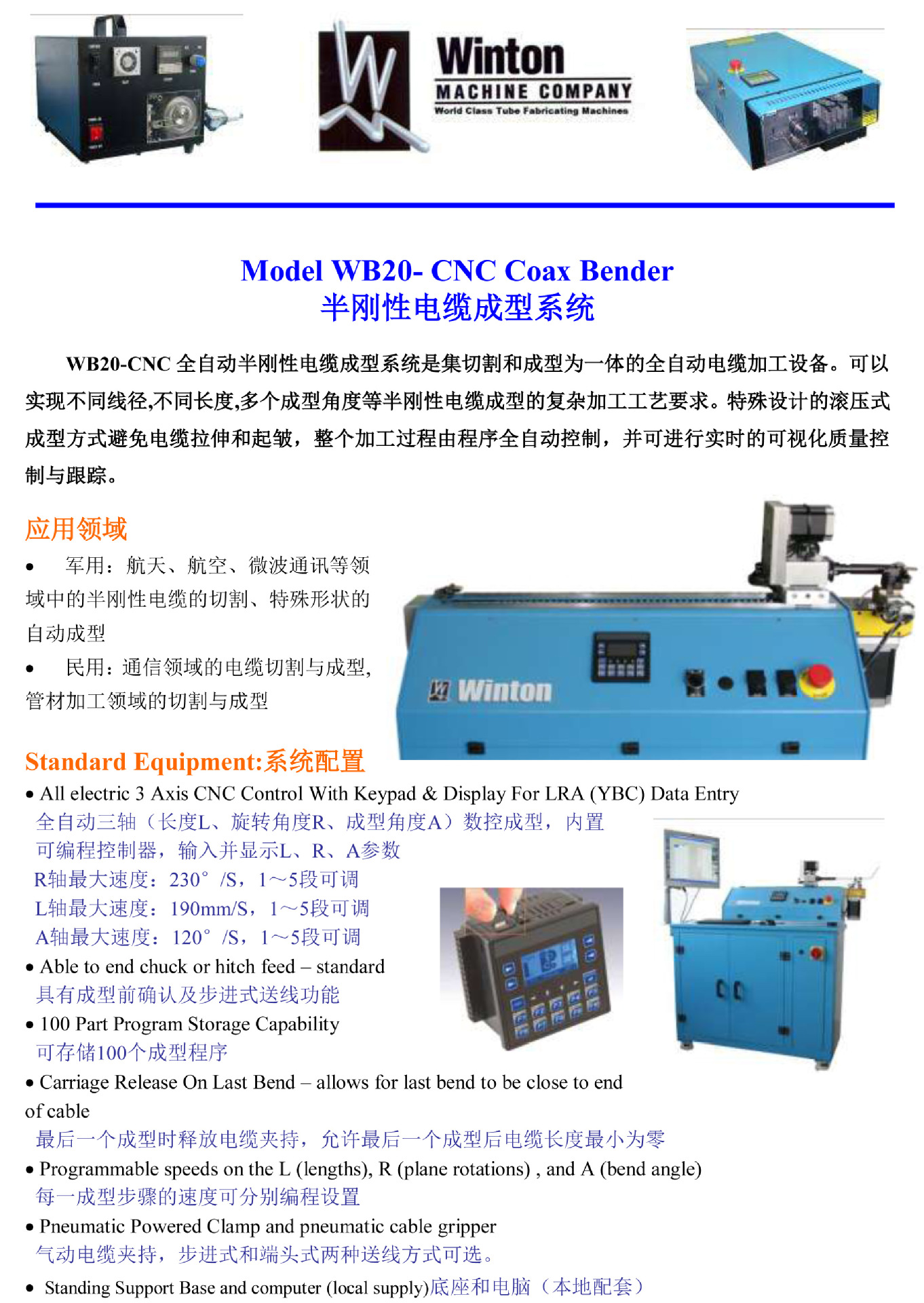

Model WB20- CNC Coax Bender

半刚性电缆成型系统





WB20-CNC全自动半刚性电缆成型系统是集切割和成型为一体的全自动电缆加工设备。可以实现不同线径,不同长度,多个成型角度等半刚性电缆成型的复杂加工工艺要求。特殊设计的滚压式成型方式避免电缆拉伸和起皱，整个加工过程由程序全自动控制，并可进行实时的可视化质量控制与跟踪。



应用领域

 军用：航天、航空、微波通讯等领域中的半刚性电缆的切割、特殊形状的自动成型  民用：通信领域的电缆切割与成型,管材加工领域的切割与成型



Standard Equipment:系统配置

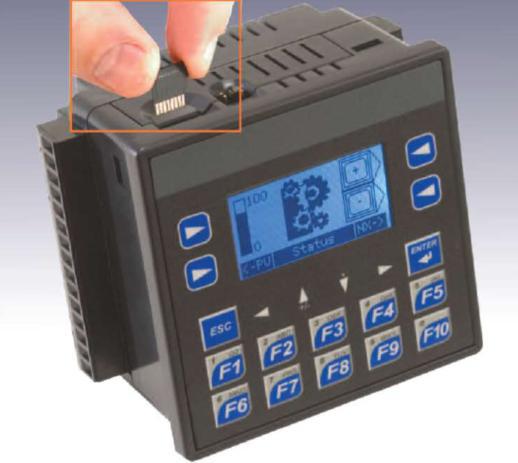

All electric 3 Axis CNC Control With Keypad & Display For LRA (YBC) Data Entry

全自动三轴（长度L、旋转角度R、成型角度A）数控成型，内置

可编程控制器，输入并显示L、R、A参数

R轴最大速度：230°/S，1～5段可调

L轴最大速度：190mm/S，1～5段可调

A轴最大速度：120°/S，1～5段可调



Able to end chuck or hitch feed – standard

具有成型前确认及步进式送线功能

100 Part Program Storage Capability

可存储100个成型程序

Carriage Release On Last Bend – allows for last bend to be close to end of cable

最后一个成型时释放电缆夹持，允许最后一个成型后电缆长度最小为零

Programmable speeds on the L (lengths), R (plane rotations) , and A (bend angle)

每一成型步骤的速度可分别编程设置

Pneumatic Powered Clamp and pneumatic cable gripper

气动电缆夹持，步进式和端头式两种送线方式可选。

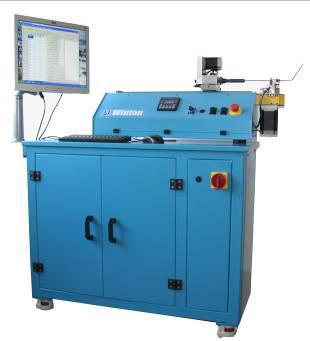

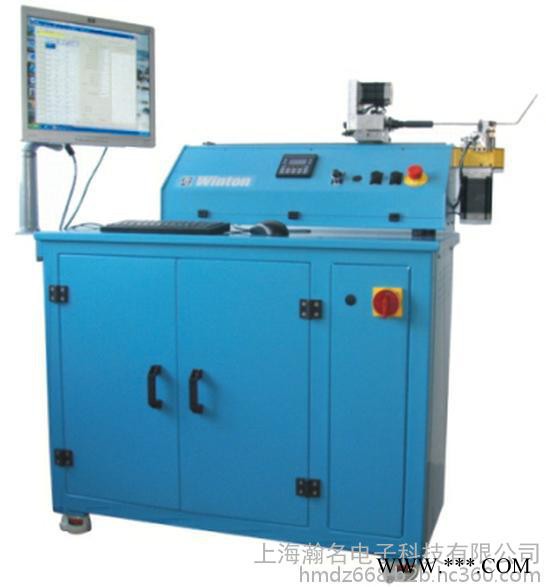

Standing Support base and computer (local supply)底座和电脑（本地配套）

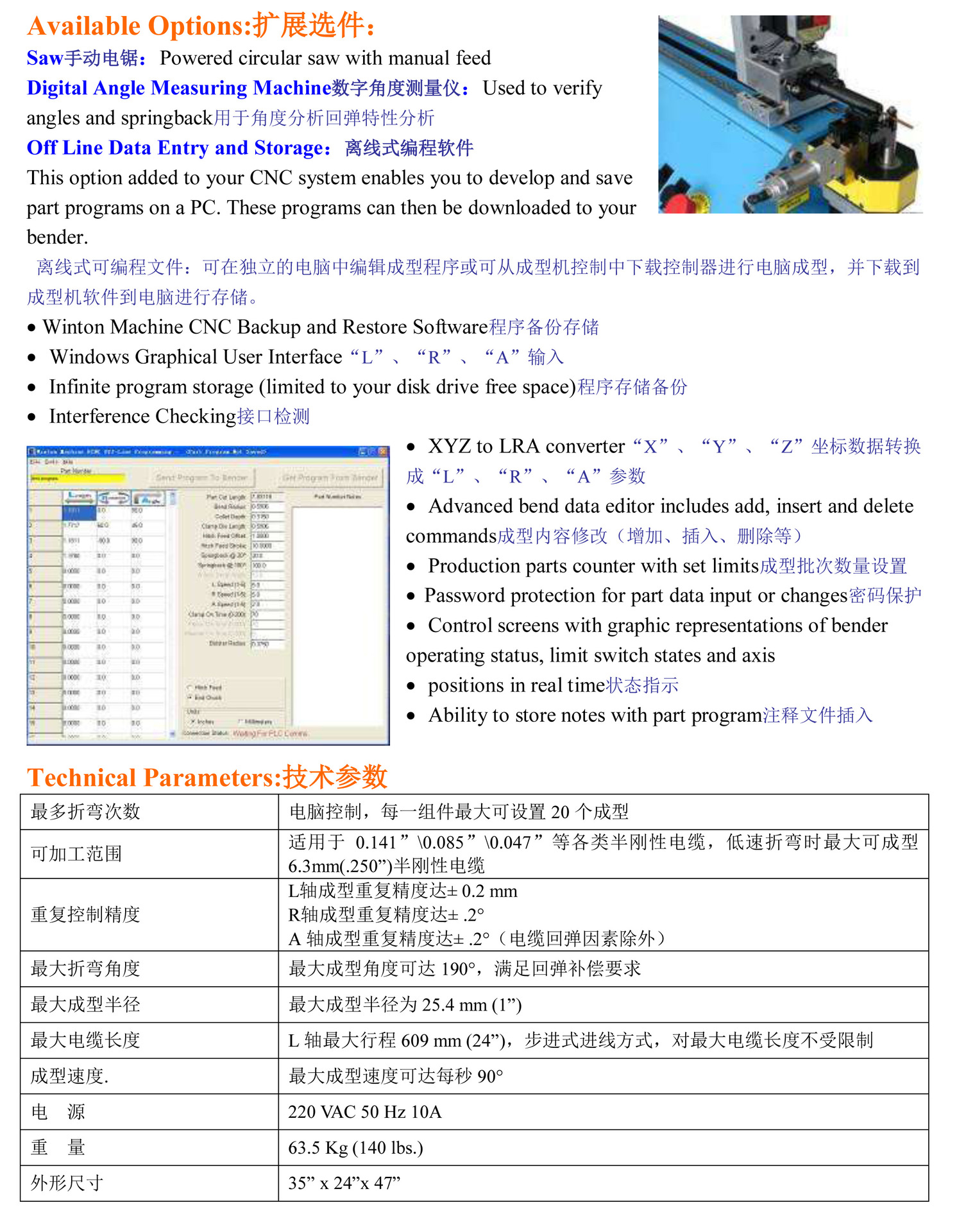

Available Options:扩展选件：

Saw手动电锯：Powered circular saw with manual feed

Digital Angle Measuring Machine数字角度测量仪：Used to verify angles and springback用于角度分析回弹特性分析

Off Line Data Entry and Storage：离线式编程软件

This option added to your CNC system enables you to develop and save part programs on a PC. These programs can then be downloaded to your bender.

离线式可编程文件：可在独立的电脑中编辑成型程序或可从成型机控制中下载控制器进行电脑成型，并下载到成型机软件到电脑进行存储。

Winton Machine CNC Backup and Restore Software程序备份存储 Windows Graphical User Interface“L”、“R”、“A”输入 Infinite program storage (limited to your disk drive free space)程序存储备份 Interference Checking接口检测 XYZ to LRA converter“X”、“Y”、“Z”坐标数据转换成“L”、“R”、“A”参数 Advanced bend data editor includes add, insert and delete commands成型内容修改（增加、插入、删除等） Production parts counter with set limits成型批次数量设置 Password protection for part data input or changes密码保护 Control screens with graphic representations of bender operating status, limit switch states and axis positions in real time状态指示 Ability to store notes with part program注释文件插入



Technical Parameters:技术参数

最多折弯次数	电脑控制，每一组件最大可设置20个成型
可加工范围	适用于0.141”0.085”0.047”等各类半刚性电缆，低速折弯时最大可成型6.3mm(.250”)半刚性电缆
重复控制精度	L轴成型重复精度达± 0.2 mm R轴成型重复精度达± .2° A轴成型重复精度达± .2°（电缆回弹因素除外）
最大折弯角度	最大成型角度可达190°，满足回弹补偿要求
最大成型半径	最大成型半径为25.4 mm (1”)
最大电缆长度	L轴最大行程609 mm (24”)，步进式进线方式，对最大电缆长度不受限制
成型速度.	最大成型速度可达每秒90°
电  源	220 VAC 50 Hz 10A
重  量	63.5 Kg (140 lbs.)
外形尺寸	35” x 24”x 47”
