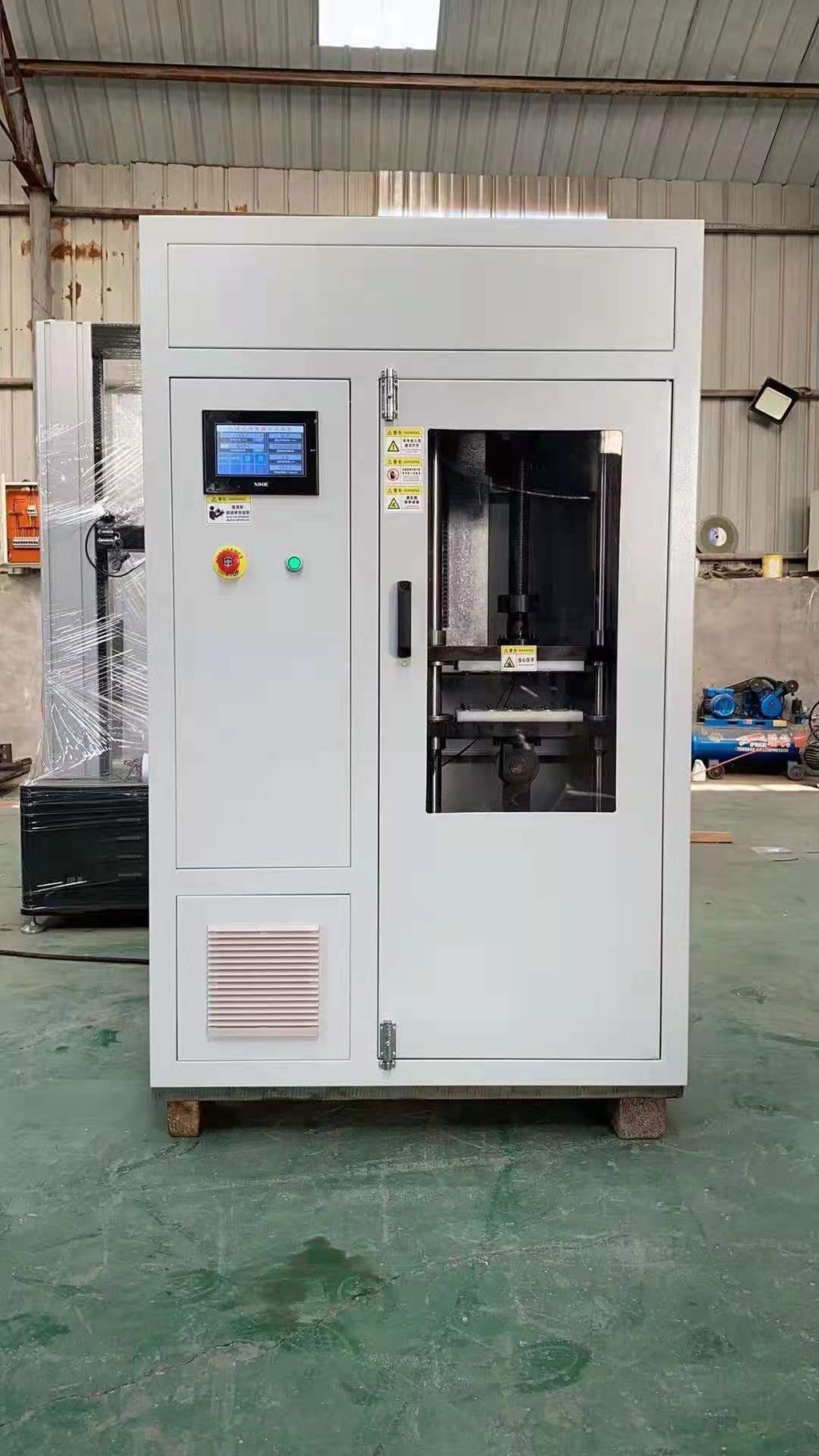

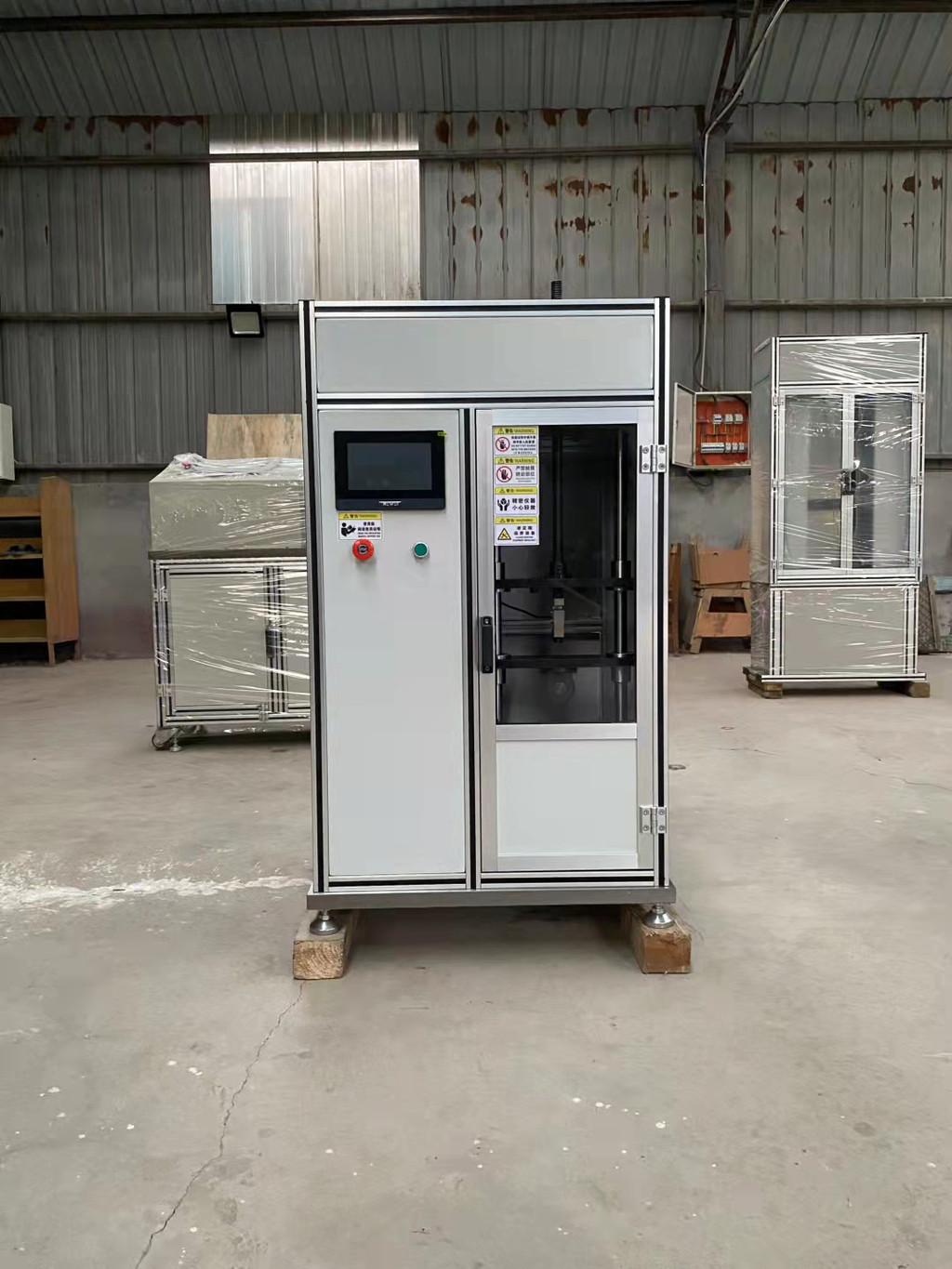

TPJ-5000N型微机控制机械式弹簧疲劳试验机

一、概述

1.  TPJ-5000N系列微机控制机械式弹簧疲劳试验机主要用于：压簧、拉簧、阻尼弹簧、电力配件、弹性体、弹性构件等产品的寿命。广泛用于：弹簧、汽配、电气配件的制造；质量监督、计量质检、商检行业等领域。

2.   TPJ-5000N型微机控制机械式弹簧疲劳试验机是由驱动系统、传动系统、控制显示等系统组成，适用于各种弹簧的拉压疲劳性能试验。该试验机由调速系统控制电机运行，通过偏心装置带动连杆使往复压板上升、下降，完成对弹簧的往复压缩或拉压疲劳试验。

3.   该机无污染、效率高，具有较宽的调频范围和试验空间，配上合适的辅具，可完成不同规格的弹簧疲劳试验。该机通过电脑控制，实现试验次数到达自动停机功能，该机集成度高，结构简单，故障率低，性能稳定、可靠，操作简单。也可以通过网络端口由网线实现与计算机的连接，构成上下位微机结构，具有很好的操控性及稳定性。

二、方案描述

1.   主机：机械加载，采用传统的曲柄连杆机构，电动机驱动，利用飞轮的储能方式，保证加载的均匀稳定性和运行的可靠性，使弹簧所受的交变应力形成良好的正弦波形。另外还具备弹簧预调节装置（电动调节方式）、振幅调节装置（手动调节方式）等。

2.   传动系统：由减速装置、飞轮、丝杠及导向部分组成。

3.   驱动系统：电机驱动。

4.   测量控制系统：由微机控制显示系统、计数器、调速控制器、力测量系统等装置组成，通过各种信号处理，实现显示、控制等功能，记录试验次数、试验频率、试验起止时间、试验力等，断电后自动记忆当时的试验次数，并实时显示力—时间曲线等。调整简单，操作方便，性能稳定。

5.   安全保护装置：达到设置次数自动停机、过电流、过电压、超速保护装置等。

6.   原理：TPJ系列微机控制机械式弹簧疲劳试验机，主要部件为：偏心距离可调式凸轮；通过直线立柱的导向作用，将凸轮的圆周运动转换为直线循环运动；通过调整电机的转速，实现试验频率的调整。

7.   特点：操作简便、结构紧凑、框架合理、稳定性高。

三、依据标准

1.  仪器的制造和检验标准：

1)   JB/T9397-2002拉压疲劳试验机技术条件

2)   GB/T2611-1992试验机通用技术要求

2.  可以提供的用于弹簧试验的标准。

3.  可以提供的用于构件、装配体的试验标准。

4.  可以符合用户提供的标准及要求。

四、简述

1.  TPJ-系列微机控制机械式弹簧疲劳试验机，由主机、数控系统、功能附件等部件组成。预压横梁下方装有负荷传感器，可以实时显示每个弹簧的受力状态，通过更换试验辅具**可以实现弹簧的拉拉疲劳试验与弹簧的压缩疲劳试验。本位按照客户要求设计为3工位。

2.  主机结构示意图与振幅调节示意图：

五、软件简述：

1．操作界面与软件界面

软件界面（界面仅供参考，以实际需求略有改动）

使用电脑作为主上位机时，触摸屏将作为辅助的脱机应用程序。

2．特点

1)  采用PLC作为逻辑控制器，整机响应迅速，并可定制功能。

2)  采用触摸显示屏显示和设置相关试验参数。

3)  可预置试验次数和试验频率，可根据需求定制试验频率。

4)  到达次数、试样（金属）断裂时，停机。

3．功能

1)  主要的试验操作、控制功能均集成在主控面版上，操作方便，显示清晰。

2)  显示窗口包括：频率显示窗口（含峰值显示窗）、计数显示窗口、状态窗口。

3)  预置试验次数；预置试验频率。

4)  断裂停机。

5)  数据保存、打印。

4.  安全保护装置：达到设置次数以及时间自动停机、过电流、过电压、超速保护装置等。

5.  附具：通用夹具（压缩与拉伸）各1套。

六、主要参数

1.  **试验力：         5000N（总试验力）

2.  测量范围：           0-5000N

3.  频率范围：           0-5.0Hz可调

4.  振幅范围：           MAX:100mm可调

5.  弹簧工位：           试验3只弹簧

6.  计数范围：           9×109次

7.  停机精度：           ±3次

8.  功能：               设置试验次数自动停机

9.  被试验弹簧**外径： Φ100mm（可定制）

10. 有效空间：            350mm，可定制

11. 台面空间：            定制

12. 电机功率：            5.5kW

13. 电源电压：            AC380V

14. 显示：               计算机屏幕显示

15. 重量：                约650kg

七、主要配置

1.  主机：                                    1套

2.  偏心轮：                                   1套

3.  主轴总成：                                  1套

4.  电机及驱动装置：                            1套

5.  疲劳拉伸辅具：                              1套

6.  联想电脑（按照客户要求配置）：               1台

7.  激光打印机（A4黑白，惠普）：                1台（选配）

8.  微机控制弹簧疲劳试验机操作软件：            1套（光盘）

9.  技术资料：                                  1套

包含：使用说明书、合格证书、装箱单、维护手册（系统原理图、易损件图、附具接口尺寸图等）

八、配件清单

1.  电源开关：           1只

2.  导向立柱：           1支

3.  同步带轮：           1套

4.  同步皮带：           1条

5.  霍尔计数器：         1只

6.  钣金外壳：           1套

7.  导线：               若干

8.  随机工具：       依装箱单
