| 测量范围 | 咨询客服 |
|---|---|
| 类别 | 线材弯折摇摆试验机 |
| 弯曲角度 | 10°～180° |
| 品牌 | 力雄仪器 |
| 型号 | LX-YB180 |
| 加工定制 | 是 |
| 弯折次数 | 10～60 |
线材弯折摇摆试验机（LX-YB180)产品说明
一、产品用途：
线材弯折摇摆试验机又称线材弯折试验机，摇摆试验机的简称。本试验机符合UL817等有关标准“软线组件和电源软线通用安全要求”的规定。适用于有关生产厂家和质检部门对电源线、DC线进行弯曲试验。本机可以测试插头引线及电线耐折强度，是将试品固定于夹具后施重，经弯曲到预定次数后，检测其断线率，或无法通电时机台自动停机，检视其总计弯曲次数。
二、主要技术参数：
1、试验工位：6组，每次同时进行6个插头引线试验
2、试验速度：10～60次/分数字显示（刻度表盘加指示针指示，手动可调可调）
3、弯折角度：10°～180°（旋钮调速，LCD显示）
4、弯折角度显示及调节：指示针指示刻度表盘，手动调节偏心轴
5、主要功能：每组分别计算，产品折断后机器自动停机自动保存数据。
6、摇摆总计数仪表：0～999999次（可预置，达到次数自动停止）
7、 摇摆导通分计数器：0-999999次（导通分别自动计数，其中一组断开，自动停止计数）
8、荷重砝码：50g、100g、200g、300g、500g各6个
9、手柄试验夹具：六组防滑、不易损坏试料特制夹具
10、试验固定杆：可上下调整，固定产品下端，试验更符合标准
11、机箱 ：采用防静电喷粉烤漆。
12、体积：85×60×75cm
13、重量：约70kg
14、工作电源：AC 220V/50Hz
15、功率：95W
三、产品特点：
1、本机箱体采用静电喷漆处理，根据各类标准进行设计，整机设计合理，结构紧固，运行安全、稳定、准确；
2、试验次数计数器可预置，试验导通数器自动计数，达到次数，机器自动停止，具有断电记忆功能，方便实用；
3、试验速度旋钮可调，LCD显示，客户根据自己要求设定，人性化设计；
4、弯折角度手动可调，指示针指示刻度表盘，能够更好的调节；
5、六组工位同时工作，互不影响，分别计数，其中一组断线，对应计数器停止计数，机器照常试验，提高测试效率；
6、六组防滑、不易损坏试料特制手柄具，夹持产品更方便、快捷；
7、试验固定杆可上下调整，根据标准要求制作，试验效果更佳；
8、配置带钩荷重砝码，可多个叠加，悬挂更为方便。
四、主要部件配置清单：
| 序号 | 零配件名称 | 品牌名称 | 产品规格 | 产地 |
| 1 | 马达+调速器 | 杰美康 | 90W 20K | 国产 |
| 2 | 计数器 | 欧姆 | 一个 | 日产 |
| 3 | 转速表 | ALIPO | 一个 | 深圳 |
| 4 | 开关电源 | 上海马可 | 12V | 上海 |
| 5 | 停止按钮开关 | 上海马可 | 红一个 | 上海 |
| 6 | 接近开关 | 健力 | SH04-N | 国产 |
| 7 | 指示灯 | 安福德 | 220V | 深圳 |
| 8 | 小型时数器 | 欧姆 | 带电压6个 | 日产 |
| 9 | 按钮开关 | 上海马可 | 绿色不带灯6个 | 上海 |
| 10 | 电源开关 | 上海马可 | 一个 | 上海 |
| 11 | 继电器 | 欧姆 | 12V 6个 | 日产 |
| 12 | 继电器 | 欧姆 | 220V | 日产 |
| 13 | 导通线 | 嘉信 | 6组 | 深圳 |
| 14 | 轴承 | TSR | UCP202*2个 | 哈尔滨 |
| 15 | 齿条齿座 | 国标 | 各一个 | 国产 |
| 16 | 光节轴承 | TSR | 80*2个 | 国产 |
| 17 | 牙杆 | TBI | 10、80各一个 | 国产 |
| 18 | 拐臂 | 本司 | 1条 | 东莞 |
| 19 | 胶皮 |
| 防静电1块 |
|
| 20 | 脚轮 | 米思米 | 2.5脚轮 | 国产 |
| 21 | 夹具 | 力雄 | 一套 | 东莞 |
| 22 | 轴承 | HERB | 6002*2个 | 哈尔滨 |
| 23 | 刻度盘指针 | 恒刚 | 1个 | 上海 |
| 24 | 启动按钮开关 | 上海马可 | 绿一个 | 上海 |
| 25 | 砝码 | 本司 | 标准配置 | 东莞 |
| 26 | 机箱 | 本司 | 防静电烤漆 | 东莞 |
五、外观图片及详情图

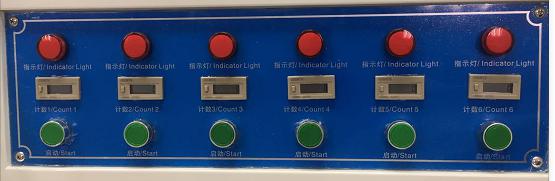

指示灯显示

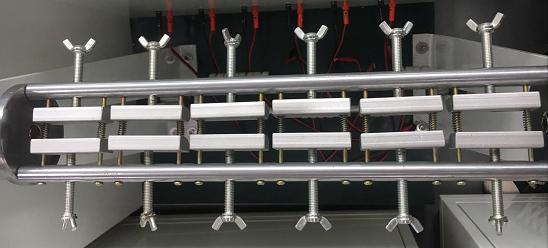

夹具图片
导通图片
控制面板图片

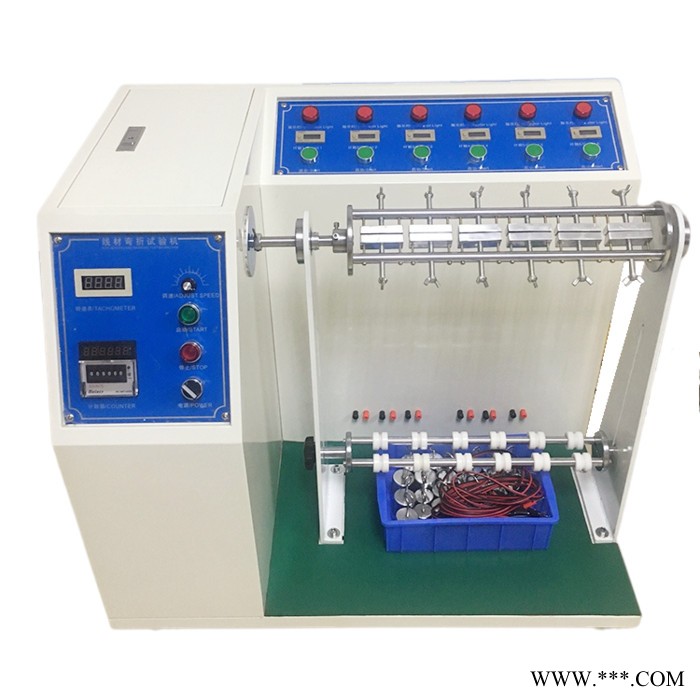

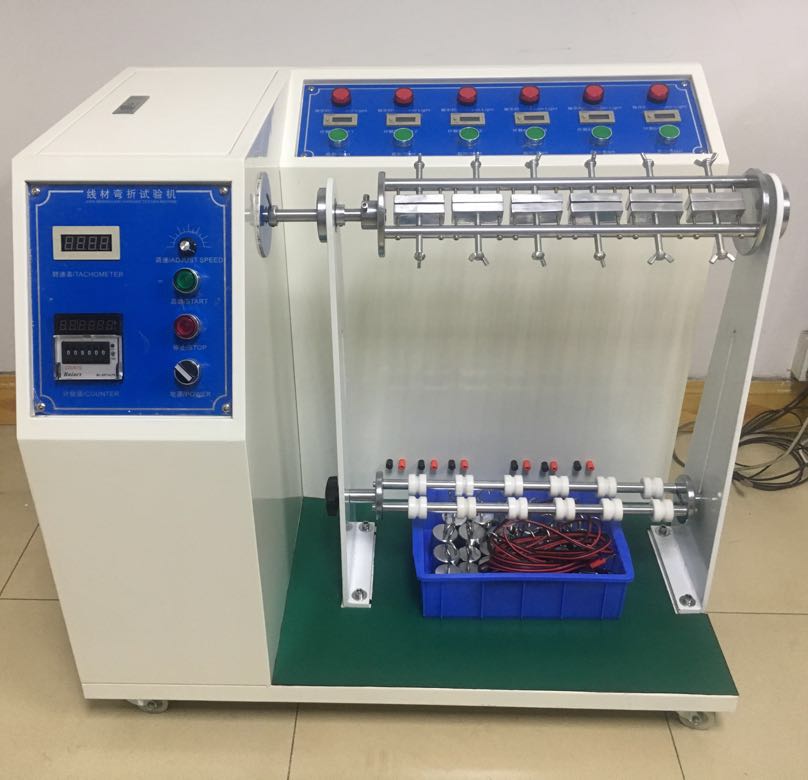

整机图片
图片仅供参考（请依实物为准）
