| 测量范围 | 2KΩ～50KΩ |
|---|---|
| 测量精度 | ±5％ |
| 工作温度 | 常温 |
| 类型 | 电参数测量仪 |
| 批号 | 10+ |
| 认证 | ISO9001-2000 |
| 售后服务 | 上门服务 |
| 显示方式 | 数字式 |
| 执行质量标准 | 国标 |
| 结构型式 | 台式 |
| 经营模式 | 生产加工 |
| 品牌 | microtest |
| 型号 | CT8740 |

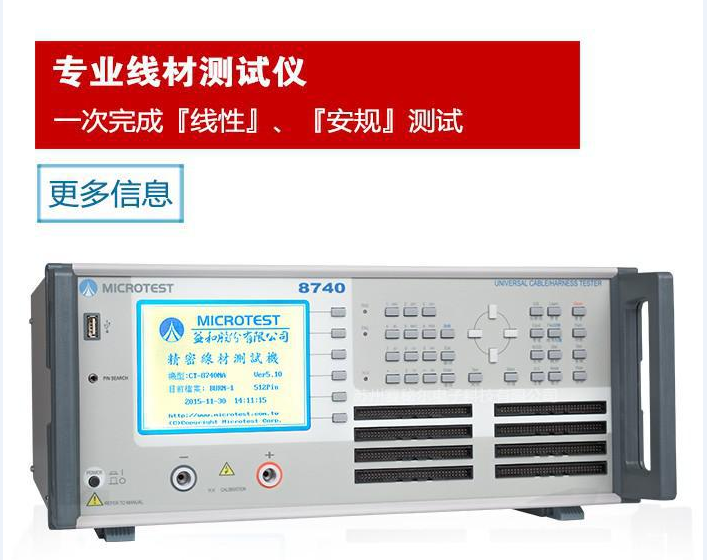

MICROTEST新推出的8740专业线材测试仪器系列，有128/256及512三种不同测试点。有别于以往传统型线材测试仪器，8740专业线材测试仪器内部采用双处理单元，透过DSP处理器进行模拟信号取样测量，加快运算处理速度，从原理更新来摆脱过去使用RMS转DC组件积分器量测方法、花费的时间。并加入400MHZ ARM 9处理器设计人机接口操作，显示画面刷新速度提升300%，也提供完整的RS232 通讯，能将测试结果回传到个人计算机端储存; 内建的记忆空间能储存超过200组测试档案。支持 RS232、USB 和 Printer 等接口。可应用在各种线材、连接器、及连接器与线材结合的成品测试，满足各式线材多点位的测试需求。
8740 亦能支持多物同测及循序测试，以Remote Port搭配自动化产线进行连接器的成品检验，免去人工操作的时间，缩短检验时间。提高产量。
参数
最高可测512测试点 一次完成『线性』、『安规』测试 LCD 无段数线性对比调整 优化的人机接口, 简化的操作程序 可作线材单边测试/绝缘测试 简易牛角输出端子, 无转接板耐压或潮湿问题 提供 320*240 分辨率图形液晶显示 测试配置文件案数达500组以上 USB(软件更新、测试结果、设定备份) 高速瞬间断路检知功能 耐压测试输出漏电流容许 5mA, 瞬间 10mA 完全可程序化连续测试 采用先进技术『瞬间断短路/导通测试』 系统可自动扫描自动找点
量测数据
| 型号 | 8740N | 8740NA | 8740FA |
| 高压绝缘测试 (AC) | - | 100 ~ 700V | 50-1000V |
| 高压绝缘测试 (DC) | 50 ~ 1000V | 50 ~ 1000V | 50-1500V |
| 高压绝缘测试 (电阻) | 0.1Ω ~ 1MΩ | ||
| 高压绝缘测试 (绝缘) | 1 ~ 1000MΩ | ||
| 量测接点 | 128、256、512 量测接点 | ||
| 额定输出 | 5Vdc | ||
| 高压输出准确度 | ±5% | ||
| 高压量测精准度 | ±5% | ||
| 基本量测时间 | 0.01秒 | ||
| 测试扫描模式 | 自动 / 手动 / 外部 | ||
| 量测讯号 | 低电压量测讯号 | ||
| 线材规格要求 | ***大容许电容量 1μF | ||
| 控制面版 | Pass / Fail ( LED) / 红绿指示灯 / 画面显示 / 声响 | ||
| 指示器 | Pass / Fail ( LED) / 紅綠指示燈 / 畫面顯示 / 聲響 | ||
规格
| 输入电源 | 固定电压 115 / 230 Vac ±10% |
| 频率 60 / 50 Hz | |
| 液晶屏幕显示 | 320*240 分辨率图形液晶显示 |
| 输出接口 | 打印机端口 / 远程控制端口 (RS-232 115200BPS) |
| 储存内存 | ***多可储存500组测试配置文件案 |
| 启动方式 | 手动、自动、 Remote |
| 操作环境 | Temperature :15℃ ~ 35℃ Humidity : RH≦75% |
| 外观尺寸 W*H*D | 425x190x350 (mm) |
| 重量 | 14 (Kg) 不含配件 |
