| 年最大加工能力 | 100台 |
|---|---|
| 材质 | 钢材 |
| 产地 | 广东 |
| 适用对象 | 机械设备 |
| 新旧程度 | 全新 |
| 种类 | 机械配件 |
| 品牌 | 莞狼 |
| 型号 | FS-DG203-08 |
| 加工定制 | 是 |
| 打样周期 | 8-15天 |
| 加工周期 | 16天及以上 |
| 质量认证 | CE |
| 年剩余加工能力 | 100000件 |
| 年加工能力 | 300 |

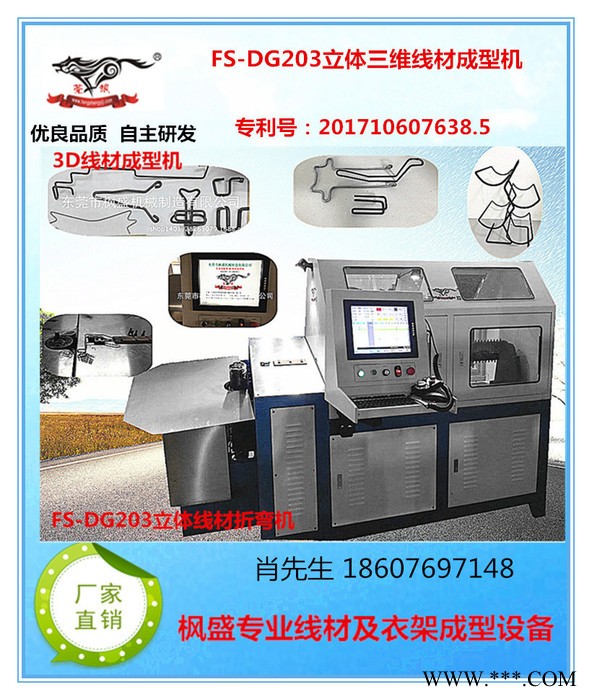

FS-DG203-08
全自动数控3D线材成型机（转线）
本机适用于铁线、钢线、包胶线、不锈钢线及有色金属线材（圆、方、扁线），打（弯制）方、圆、六角、椭圆及各种不规则形状的平面及立体线材形状成型。
FS-DG203-08全自动数控3D线材成型机，本机的主要特点是线材能够转动（转线），是一种平面和三维立体的线材弯曲成型机，能实现对各种不同规格的线材形状的成型加工。成型动作主要是通过模头（内/外模）的上、下移动和360度的旋转并配合线材的转动，实现对线材的立体化成型。模头的移动和旋转以及线材的转动全由本机的伺服电机通过专用的运动控制系统进行控制，在保证加工准确率的同时，大幅度增加了成型的速度，有效的提高了生产效率和精度。
FS-DG203-08全自动数控3D线材成型机采用亚启5轴运动控制系统，内存电路板技术，比PLC抗干扰，稳定性好，具有超强记忆储存功能，可对加工的程序进行编号、修改和保存，并可重复调用，再次加工时只需要直接调取对应编号的程序设定好加工数量即可按用户要求完成线材的成型加工。
FS-DG203-08全自动数控3D线材成型机优点：
全自动伺服控制（带液压系统），对各种金属线材（铁线、铜线、铝线、不锈钢、金属包胶线等线材）进行矫直，成型、切断，本机不损伤线材，调试好成型数据并输入生产数量后自动进行生产，机器运行中无需人工操作，按用户指令自动成型并完成输入的产品数量后自动进入下一道指令或者停机；本机的生产效率是传统机型的8-10倍。
1、3D线材成型机选用细分驱动器控制伺服电机送线，机械传动选用精磨齿轮连接，保持送线精度和送线速度；
2、剪切油缸液压站配备强制风冷散热器，加倍延长液压系统元件的使用寿命；
3、控制系统采用德国多轴数控电路系内存电路板技术与文本显示器连接，既方便操作，又保证了控制系统的稳定性，而且设计有生产数量预置功能控制整机运行。
4、由伺服电机驱动送线轮转动，用德国多轴数控电路系内存电路板技术与文本显示器代替步进电机控制器，可以根据需要任意修改步进电机缓升缓降曲线与步进电机转速，杜绝了机械传动的冲击，保证了实际传送铁线长度与理论计算长度一致；
5、在设计预算时，已经把每MM长度分为20段脉冲，进一步确保了长度精度的设置；可调液压油缸剪切，可以保证圆圈切口的整齐性，剪切时间和退刀时间均可以在文本显示器上直接修改；同时设计有手动快、慢速送料、快、慢速退料功能，故障、次品自动报警停机装置。操作简便、减少材料损耗。
本机可在电脑控制下通过伺服电机完成内、外模上/下运动和旋转，必要时控制线材转动、对于特别形状的产品可控制操作台进行小幅度的升降，来完成产品的立体成型，本机无需另外开模，只需在显示器上输入你所设计的产品各个数据（长度、旋转角度）和产品数量，就能自动完成你所需要的产品及生产数量。并且你还可以按照你所需所有产品长期自动记忆保存，便于快速调取和生产，让操作调试简单易学。
FS-DG203-08全自动数控3D线材成型机的应用，目前主要在以下五大领域：
1、汽车零部件：汽车座椅骨架、门锁拉杆、蛇形簧（包括单蛇与双蛇）、汽车猫头卡簧、汽车安全带卡簧、拉簧、弹簧、压簧、汽车座托钢丝件、摩托车零配件、自行车零配件等各种异形线材成型；
2、日用五金线材制品：厨房展示架、置物架、打蛋器、橱柜拉篮、冰箱格架、洗手间里面用的置物架钢丝制品、超市购物篮、推车、展示挂件等。
3、铁线工艺制品、灯饰线成型制品、渔具配件制品，包括红酒架、水果篮子、圣诞节的各种钢丝成型的礼物，都用到那些形状各异的钢丝或者铁线绕成的平面或者立体件。
4、各种笼具加工：宠物笼、鸟笼、狗笼、养殖笼、捕鼠笼等。
5、衣架、鞋挂、窗帘钩、货架钩、展示架钩等各种挂钩。本控制器为5轴弹簧机专用控制系统。
FS-DG203-08全自动数控3D线材成型机参数详情:
|
| 1.5-6mm线材成型机 | 4-12mm线材成型机 | |||
| 电气电压 | 三相四线+接地线 | 三相四线+接地线 | |||
| 调直轮数 | 8组 | 8组 | |||
| 送线轮数 | 3组 | 4组 | |||
| 伺服电机总功率 | 14KW | 17.5KW | |||
| 切刀油缸 | ?7铁线 | ?11铁线 | |||
| 油压范围 | 0.3~0.6mpa | 0.3~1.0mpa | |||
| 液压油型号 | 46#68# | 46#68# | |||
| 适用线材 | 圆线、扁线、方线（适用任何材质线材） | 圆线、扁线、方线（适用任何材质线材） | |||
| 适用线材范围 | 1.5~6mm铁线 | 4~12mm铁线 | |||
| 外观尺寸 | 3000*1200*1950mm | 3000*1000*1950mm | |||
| 周长范围 | 无限 | 无限 | |||
| 储存量 | 100组数据、1000个动作 | 100组数据、1000个动作 | |||
| 送线速度 | 80m/min | 60m/min | |||
| 最大折弯速度 | 600转/min，角度±180° | 600转/min，角度±180° | |||
| 动作方向 | 内模-上/下移动，外模-上/下移动，360°顺逆方向转 | 内模-上/下移动，外模-上/下移动，360°顺逆方向转 | |||
| 效率 | 15-30只/分（以200*200方框为样） | 10-20只/分（以200*200方框为样） | |||
| 折弯精度 | ±0.5mm | ±0.5mm | |||
| 送线精度 | ±0.2mm | ±0.2mm | |||
| 液压系统 | 调压阀 | 有 | 有 | ||
| 泄压阀 | 有 | 有 | |||
| 电磁阀 | 2 | 4 | |||
| 压力表 | 1 | 1 | |||
| 油路基板 | 1 | 1 | |||
| 冷却泵 | 有 | 有 | |||
| 伺服系统 | 最大扭矩 | 50牛米 | 80牛米 | ||
| 最大折弯 | 15牛米 | 30牛米 | |||
| 控制屏 | 触屏 | 触屏 | |||
| 系统控制板 | 亚启 | 亚启 | |||
| 打头系统 | 特别定制 |
|
| ||
| 性能： | 该机的机械动作由微电脑编好程序折弯动作折弯速度控制，发出的各种指令达到成型各种型号不同规格产品，动作控制自动送料自动退料调直要断，折弯成型、打头、焊接、冲压，通过高达500个动作设定来组合出各种形状 | ||||
