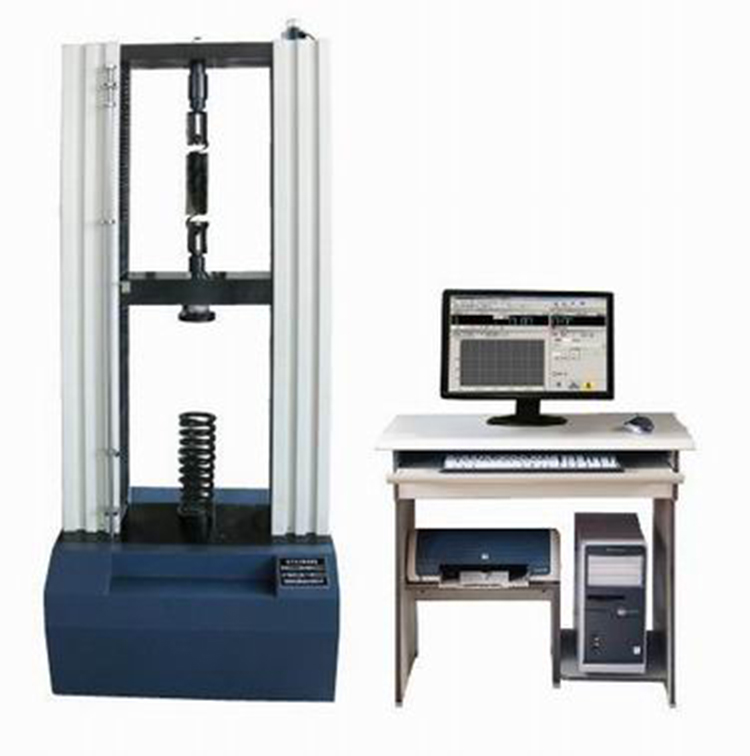

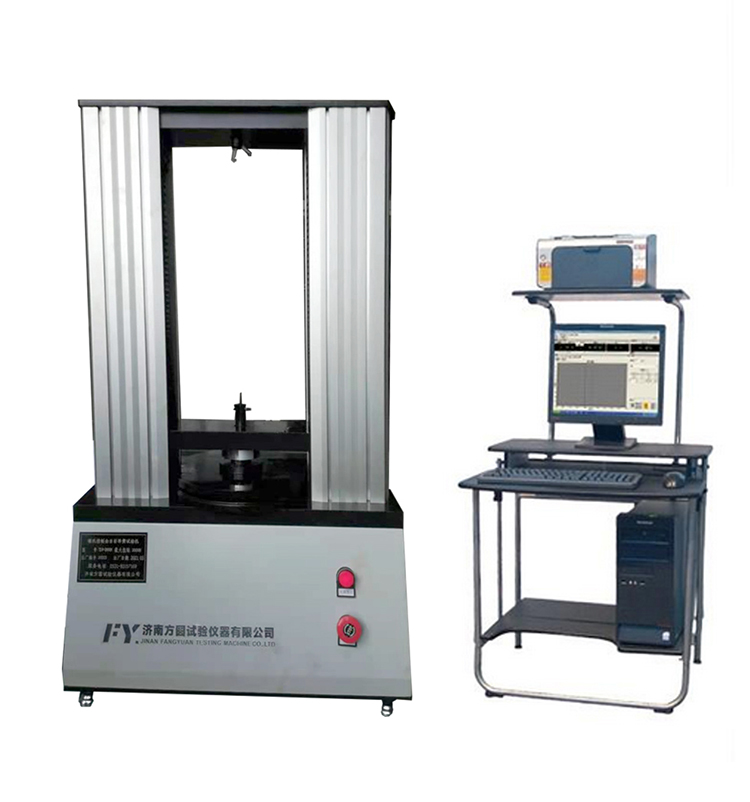

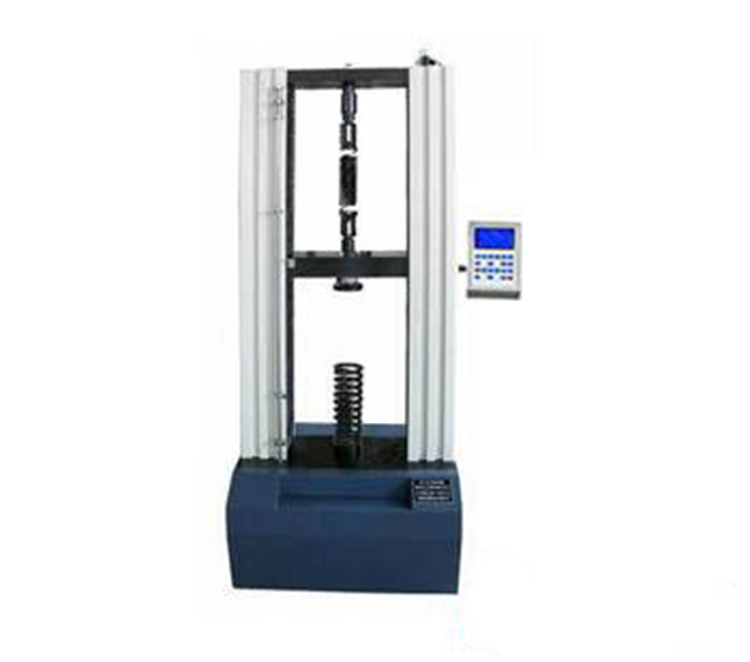

方圆10KN弹簧拉压试验机 气弹簧压缩测试设备 气弹簧力学检验机

产地	山东
使用电源	直流
执行标准	国标
品牌	方圆
型号	TLS-10
加工定制	是
质量产品认证	CCC

产品介绍：

弹簧试验机可测试参数性能：定力值测试位移、定位仪测试力值、定力值测试变形、定变形测试力值。

依据JB/T7796-1995《弹簧拉压试验机技术条件》规定的技术要求制成。

技术参数：
序号    项 目 名 称    规格参数及指标
1    试验力    20000N    10000N
2    试验力有效测量范围    800N～20000N    400-10000N
3    试验力读数值    1N
4    位移读数值    0.001mm
5    拉伸试验两挂钩间距离    ≥1000mm
6    压缩试验两压盘间距离    ≥1000mm
7    拉伸与压缩试验行程    ≥1000mm
8    压盘直径    Ф200mm
9    示值相对误差    ≤±1%
10    示值重复性相对误差    ≤1%
11    回零误差    ≤0.1%
12    变形示值误差    ≤±(50+0.15L)um
     注:L为测定的任意位置压盘间的距离mm
13    电源(须有可靠的接地)    220VAC±10%   50Hz
14    裸机尺寸    780×50/31×191/195
工作原理：
电机通过传动系统带动中横梁下降对弹簧进行拉伸或压缩,使弹簧产生变形，一方面将弹簧产生的变形力作用于负荷传感器，负荷传感器受力后产生电信号送入测量放大器放大，送入A/D转换器产生数字信号，将此数字信号送入微处理器进行相应的数据处理，其结果由LED显示或由微型打印机打印；另一方面，弹簧产生的变形信号由光电编码器输出,进行倍频整形,计数处理，送入微处理器，然后与试验力信号对应起来，相应的数据处理。
