| 类型 | 微机控制扭转试验机 |
|---|---|
| 售后服务 | 一年保修 |
| 品牌 | 匠恒 |
| 型号 | TNS-DW2 |
| 加工定制 | 是 |
1、 产品概述

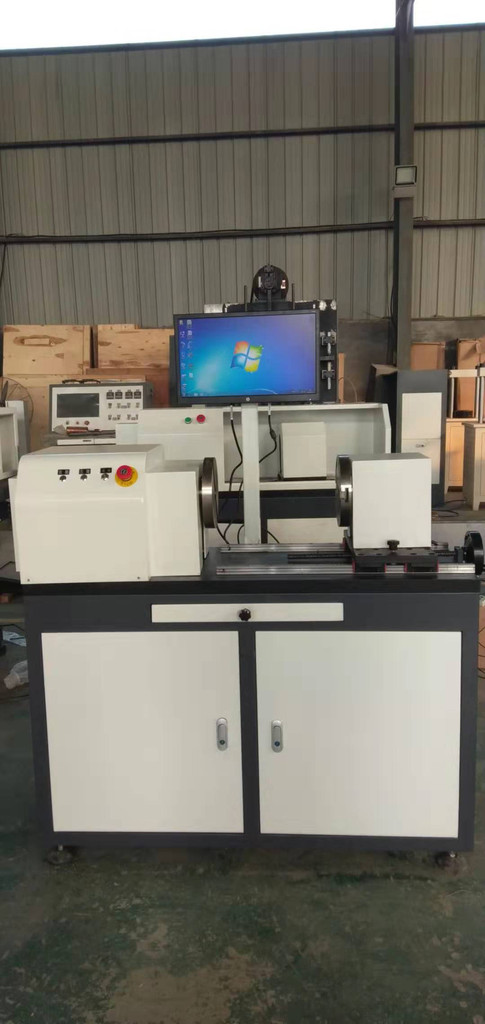

微机控制扭转试验机依据GB10128-2007《金属材料 室温扭转试验方法》规定的技术要求制成，主要用于对金属材料或非金属材料进行扭转试验，也可以对零部件或构件进行扭转试验，适用于质量监督、计量质检商检行业、冶金、航天航空核工兵器、汽车、建工建材等试验领域，尤其适合各理工类高等学校材料扭转的教学、和材料扭转研究者进行的科研。该机可测扭矩和扭角值（增加专用电子扭转计后可对试样进行小角度测量，实现切变模量G的试验）。全部试验操作可在试验机上通过试验软件完成。实现试验数据的自动采集、存储和处理，试验结果可由打印机输出。
3、方案描述
3.1 主机：主机框架通过力学有限元分析，使受力更加合理，框架的刚度和强度得到了充分保证。底座移动部分采用零间隙直线导轨副，避免了在材料扭转的过程中，由于材料变形而产生的轴向力，既保证了试验结果的准确性又保证了使用寿命。
3.2 传动系统：由摆线针轮减速机带动主动夹头旋转加载，保证试验机可以具有高倍的减速比，且噪音小，寿命长，传动平稳，性能稳定、可靠。
3.3 驱动系统：由日本松下交流伺服调速器及其电机实现系统的驱动，并可以正反两个方向施加扭矩。
3.4 测量控制系统：扭矩测量控制系统由高精度对称扭矩传感器、测量放大器、A/D转换、稳压电源等组成；转角的测量由伺服电机中的编码器所发出的脉冲信号，通过转化，转化为角度。扭角的测量由电子扭转计完成。通过各种信号处理，实现计算机显示、控制及数据处理等功能。
3.5 安全保护装置：超额定载荷10%过载保护、过电流、过电压、超速保护及紧急停机等保护功能。
3.6控制软件系统
3.6.1该测控软件由动态通讯，数据采集，结果观察，记录查询，数据处理及打印等功能模块组成。保证了数据采集的高效性和准确性，结果输出方便快捷。
在外观方面该测控软件具有界面清晰、美观，操作方便等优点。
3.6.2软件实行分权限管理：管理员级，所有试验功能都对管理者开放，包括对扭矩和扭角标定系数的修改；操作者级，只开放与实验有关的内容，计算机开机默认为操作者级别。
3.6.3可根据需求建立不同的试验方案，并可进行批量试验，试验过程中实时采集数据、实时绘制曲线，使用Access大型数据库进行数据存储，方便用户资源共享以及再分析。试验完成后数据自动处理并保存，可随时查看试验结果以及打印试验报告，试验报告格式可根据用户的不同要求更改。试验机对试验数据的处理完全符合弹簧试验机的标准。
3.6.4试验方式：试验方式有手动试验和程控试验两种，具体描述如下：
a)手动试验时可选择一个试验速度，然后选择试验停止条件，试验停止条件包括：转角达到，扭角达到，扭矩达到三种方式。
b)程控试验时，可实现速度的转化，试验过程中无需人工干预，试验机自动按照编制好的试验条件运行。
3.6.5根据所测材料曲线，自动处理有关材料性能数据。对有明显屈服的曲线，能自动判别上下扭转屈服强度；对扭矩-扭角曲线，能自动选择计算切变模量。对无明显屈服现象的材料，自动选择计算规定非比例扭转强度；
3.6.6 自行设置试验速度，试验完成后自动停机。
3.6.7 具有过载自动停机功能。
3.6.8 配置手动微动进给装置，在各种负载情况下，均能实现微动进给，方便进行标定与位移微调。
3.6.9试验结果自动存储，根据需要打印试验报告，报告格式可根据用户要求更改。
3.6.10软件标定部分
1）力值标定：采用三点标定的方法使试验力值，精度更高。
2）电子扭转计标定：电子扭转计的标定方式同力值标定方式一样，保证了扭角的准确度。
4.试验机的主要技术指标：
| 代号 | 名称 | 技术参数 |
| 1 | 最大扭矩 | 2000N.m |
| 2 | 试验机精度等级 | 1级 |
| 3 | 扭矩有效测量范围 | 满量程的1%-100 |
| 4 | 扭矩最小分辨率 | 每档满量程的0.05% |
|
| 转角最小分辨率 | 0.01° |
| 5 | 扭角示值误差 | ≤±1% |
| 6 | 扭角分辨率 | 0.001° |
| 8 | 加载速度 | 0.1-720°无级调速 |
| 9 | 夹头间最大间距 | 600mm |
| 10 | 夹持试样尺寸 | φ8～φ25mm |
| 11 | 外形尺寸 | 1670*630*1030 |
| 12 | 重量 | 890kg(不含微机) |
| 13 | 电源电压 | ~220VAC±10% 50Hz |
| 14 | 电机功率 | 1.5kW |
| 15 | 试验机电器设备质量、 装配质量、外观质量 | 应符合GB/T2611-2006 《试验机通用技术要求》 |
5. 试验机的配置
| 代号 | 项目名称 | 厂家及规格 | 数量 |
| 1 | 主机框架 | 山东匠恒机械设备有限公司 | 一台 |
| 2 | 交流伺服电机系统 | 日本松下 | 一套 |
| 3 | 行星摆线针轮减速机 | 天津减速机厂 | 一套 |
| 4 | 高精度滚动直线导轨 | 山东匠恒机械设备有限公司 | 一套 |
| 5 | 负荷传感器 | 航天部701所 | 一只 |
| 6 | 电子扭转计 | 北京钢铁总院 | 一套 |
| 7 | 数字式数据采集卡 | 山东匠恒机械设备有限公司 | 一套 |
| 8 | 操作及数据处理软件 | 山东匠恒机械设备有限公司 | 一套 |
| 9 | 计算机 | 联想品牌机（19液晶显示屏， 主机为当前主流配置) | 一台 |
| 10 | 打印机 | 惠普A4彩色喷墨打印机 | 一台 |
| 11 | 标定杠杆 | 山东匠恒机械设备有限公司 | 一套 |
6、附件
6.1产品使用说明书 1套
6.2软件使用说明书 1套
6.3产品合格证明书 1套
6.4设备装箱单 1套
6.5计算机随机资料 1套
6.6打印机随机资料 1套
6.7试验机操作软件光盘 1张
7、质量保证
设备三包期为正式交货之日起一年。在三包期内，供货方对设备出现各类故障及时免费维修服务。对非人为造成的各类零件损坏，及时免费更换。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务，终生维修。
山东匠恒机械设备有限公司，是国内一家专业设计生产研发、制造、销售为一体的试验机厂家。公司秉承“匠心打造，恒心恒久”公司理念，设计、生产、装配、调试、包装，每个环节独立完成，精心雕琢每一台试验机。价格、质量、稳定性都无可挑剔。
我们的产品主要有耐久疲劳试验机（大、中、小吨位；高、低频率；机械、气动、电磁、液压各式加载，弹簧、橡胶、减震器、汽车零部件），只要你有试验要求。我们就能打造出满足您要求的试验机。我们还擅长弹簧试验机（拉压、扭转、疲劳、光学、在线监测、弹簧线材检测），材料扭转试验机，电子试验机，液压试验机和冲击试验机。
