| 产品种类 | 弹簧支吊架 |
|---|---|
| 包装 | 木箱 |
| 材质 | 碳钢 |
| 产地 | 河北 |
| 规格 | 齐全 |
| 结构形式 | 焊接 |
| 生产厂家 | 齐鑫 |
| 适用范围 | 管道 |
| 形状 | 长方形 |
| 种类 | 保温管 |
| 品牌 | 齐鑫 |
| 型号 | T1.116 |
| 质量认证 | 国标 |

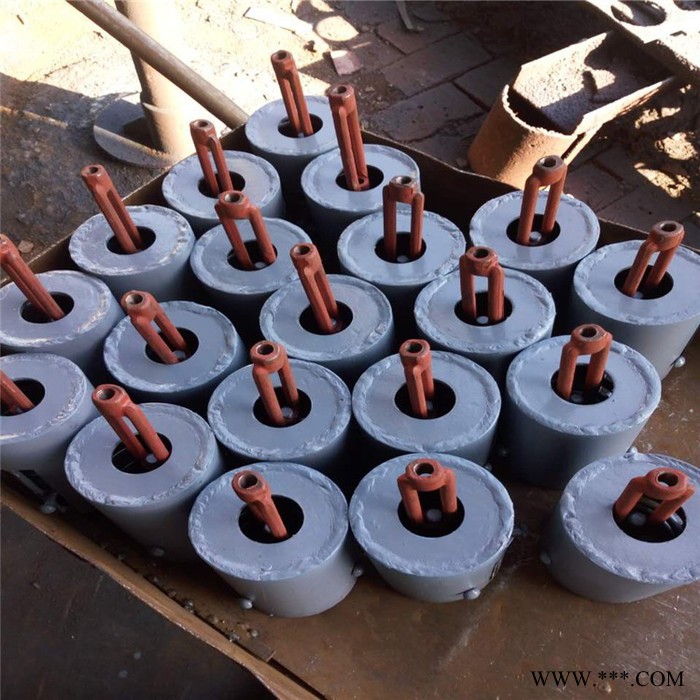

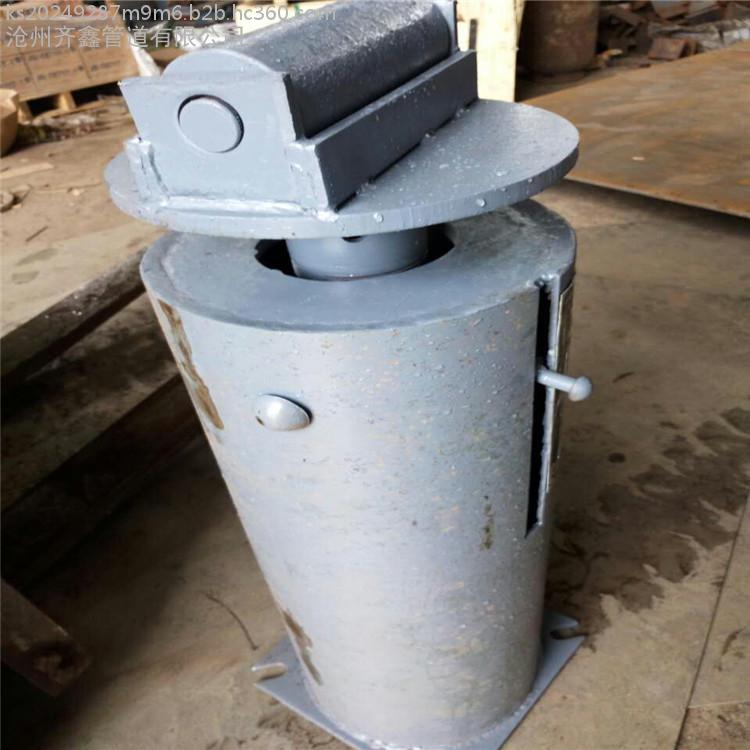

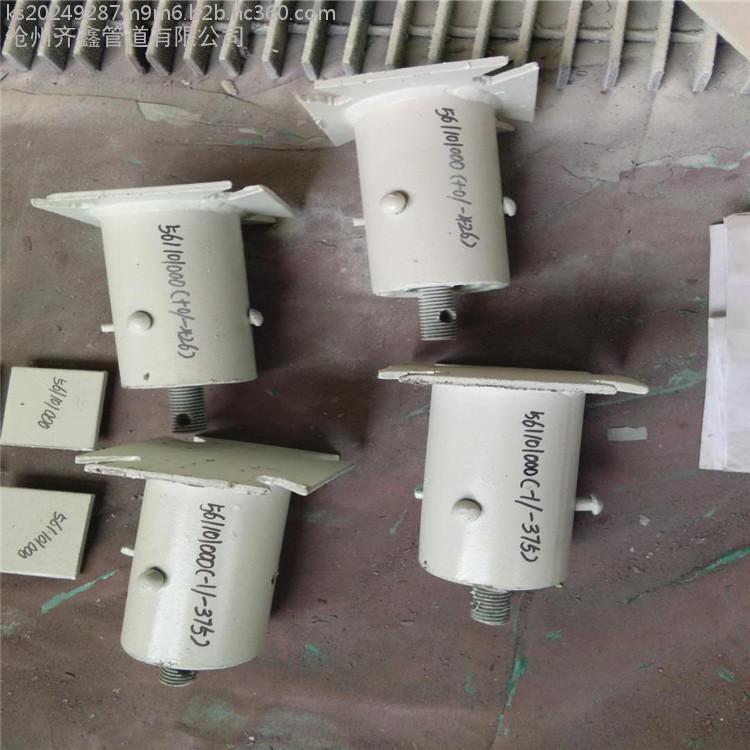

齐鑫厂家生产弹簧支吊架 整定弹簧支吊架 管道支吊架
沧州齐鑫管道有限公司专业生产专业生产各种规格的可变弹簧吊架、恒力弹簧吊架、可变碟簧吊架、恒力碟簧吊架、管夹、拉杆、连接件、支座、管道支吊架（包括非标件的设计及制造），产品适用于核电厂、火力发电厂、锅炉行业、石油化工企业。
弹簧支吊架主要用于蒸汽管道或锅炉设备、在运行中产生热位移及期设备设置上。根据管道受力情况计算确定的弹簧支吊架工作和热位移要求，本厂将弹簧支吊架按照设计荷载进行整定：即弹簧预压并锁定冷载荷位置上;同时标上冷态时的理论工作位置。
弹簧支吊架技术参数

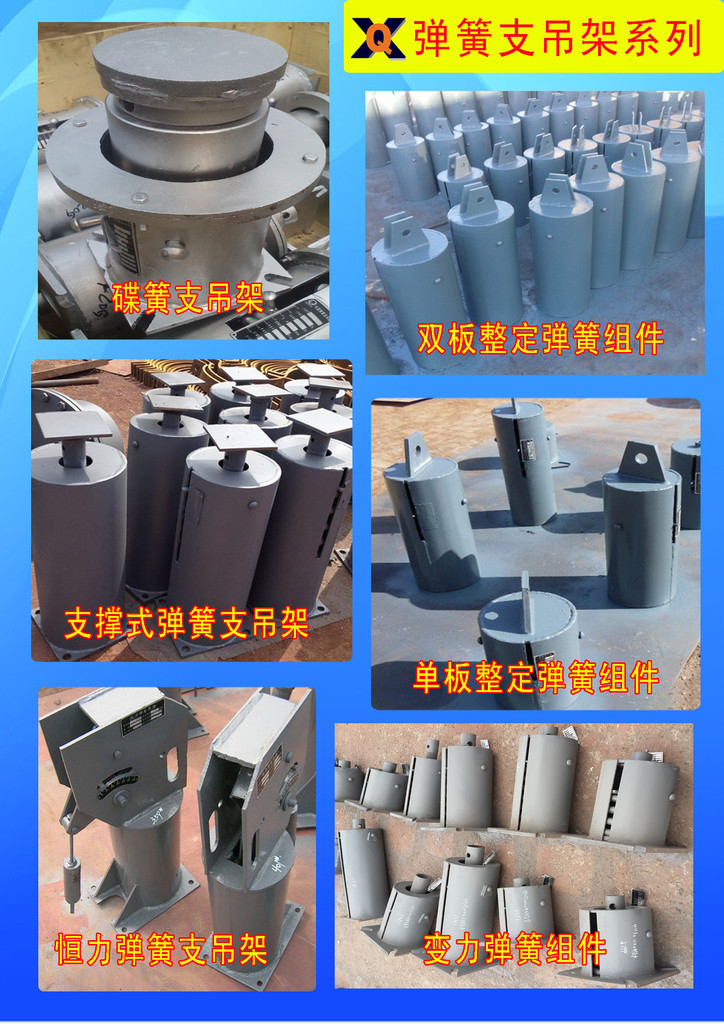

| 西北电力设计院 | 华东电力设计院 | VS变力弹簧支吊架 | TD可变弹簧支吊架 | 管道 |
| T1单耳连接吊架弹簧 | TH1A单耳连接吊架弹簧 | VS**A**：上螺纹悬吊型 | TD**A**：上螺纹悬吊型 | Aa:上下弹簧组合 |
| T2双耳连接吊架弹簧 | TH1B双耳连接吊架弹簧 | VS**B**：单耳悬吊型 | TD**B**：单耳悬吊型 | Bb:中间弹簧组合 |
| T3上下连接吊架弹簧 | TH1C纹连接吊架弹簧 | VS**C**：双耳悬吊型 | TD**C**：双耳悬吊型 | Cc:支架弹簧组合 |
| T4支架弹簧 | TH2上下连接吊架弹簧 | VS**D**：上调节搁置型 | TD**D**：上调节搁置型 |
|
| T5横担并联悬吊式弹簧 | TH3支架弹簧 | VS**E**：下调节搁置型 | TD**E**：下调节搁置型 |
|
|
|

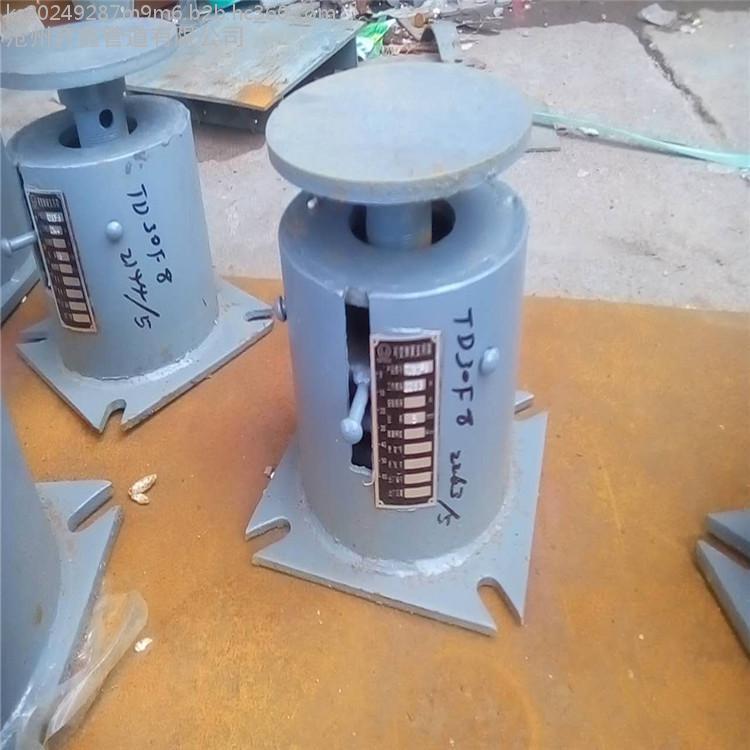

| VS**F1**：支撑搁置型 | TD**F1**：支撑搁置型 |
|
|
|
| VS**F2**：支撑搁置型 （带滚轮荷重板） | TD**F2**：支撑搁置型 （带滚轮荷重板） |
|
|
|

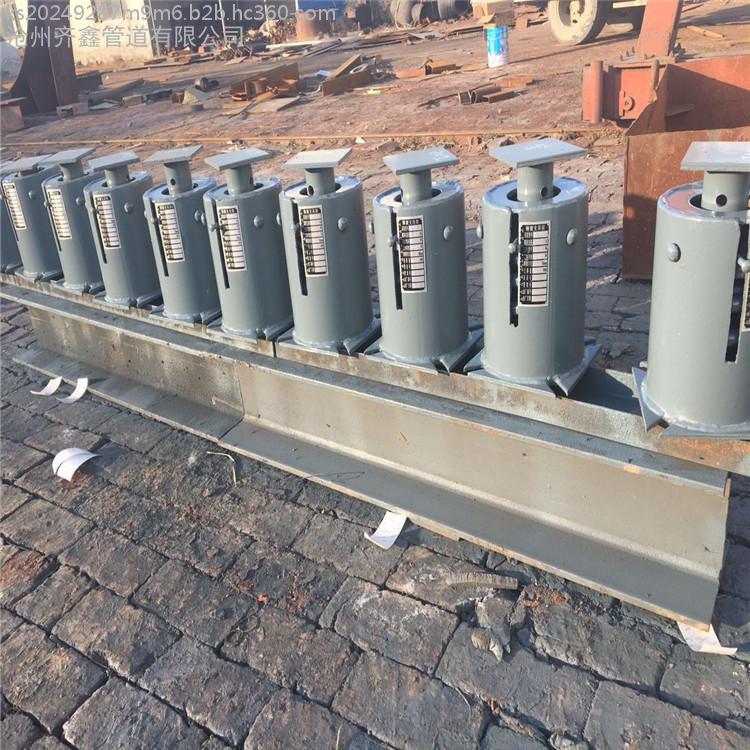

| VS**G**：并联悬吊型 | TD**G**：并联悬吊型 |
|
弹簧支吊架使用方法
弹簧支吊架根据力矩平衡原理设计.在许可的负载位移下,负载力矩和弹簧力矩始终保持平衡.对 用弹簧支吊架支承的管道和设备,在发生位移时,可以提供恒定的支承力,因而不会给管道设备带来附加应力.
弹簧支吊架一般用于需要减少位移应力的地方,如电站锅炉本体、发电厂的管道等悬吊部分,以及石油、化学工业中需要此类支承的地方.
当管道系统内某吊点的热位移大于12mm,宜选用弹簧支吊架来支承,以避免管道系统产生危险的弯曲应力及不利的应力转移.
