C型弹簧支吊架C8 搁置式D型弹簧吊架 弯管D型弹簧吊架 河北沧州齐鑫厂家 可异性定制

    A型支吊架：他的顶部有一阴螺纹，可与上部的螺纹吊杆相连。它适用于安装地位比较宽裕的地方。由于它的顶部和底部都与螺纹拉杆相连，因此能安装在便于检查之处。在吊架密集地区的弹簧支吊架，其弹簧组件可设置在相同的标高，使布置整齐美观。与其相连的上部吊杆在与根部机构连接处，应配置允许吊杆摆动的部件，如吊环螺母或球面与锥面垫圈组件，以免管道水平位移时，吊杆受弯曲。在上下螺纹连接处应有足够的旋合长度并要配置锁紧用的薄螺母，在安装调整后将其锁紧。

    B型吊架弹簧的顶部为一块单眼吊板，可与支架焊于根部结构的U型吊板相连，也可倒过来与水平管道单吊杆长管夹或垂直管道双吊杆长管夹相连。因此，它的布置比较紧凑且连接件较少，是比较常用的结构形式，特别适合用于安装地位不宽裕的地方。将它倒过来与长管夹直接相连的方式，不宜用于露天布置和杂物容易落下弹簧壳体的地方。松紧螺母处螺纹连接的要求与A型相同。

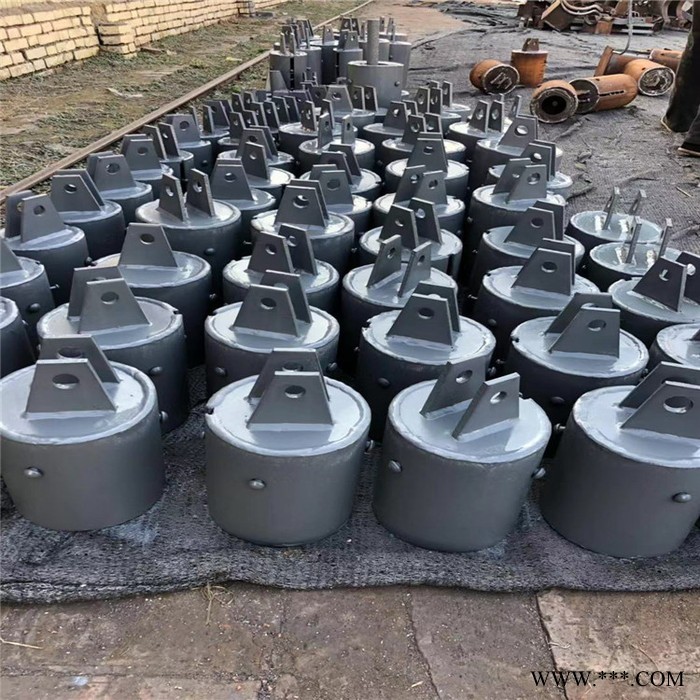

    C型吊架弹簧的顶部为两块单眼吊板和圆柱销。它可与直接焊于根部结构的单眼吊板相连，也可以倒过来与水平管道（或弯管）单吊架焊接吊板或垂直管道双吊杆焊接吊板直接相连。它的特点及适用范围与单吊板吊架弹簧基本相同。

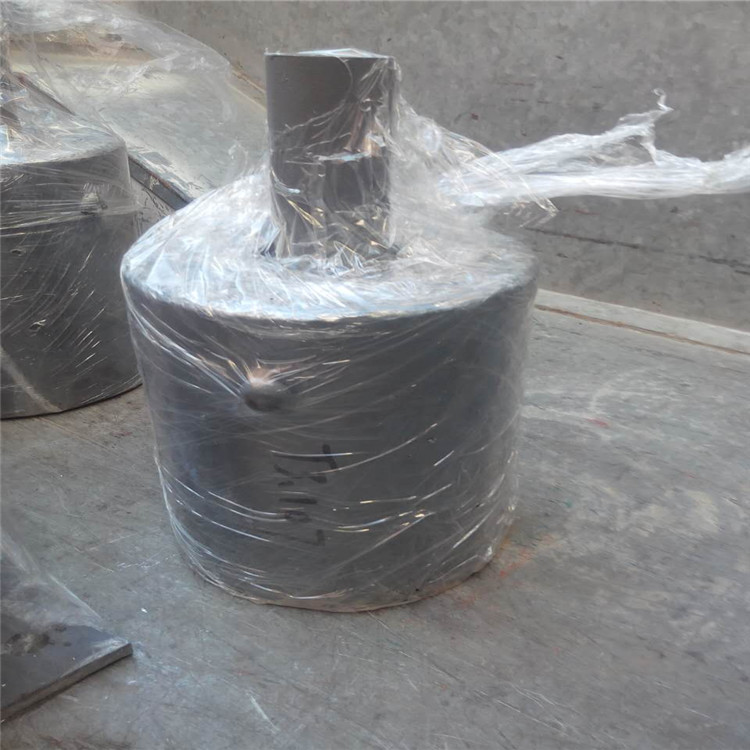

    D型吊架弹簧的压盖上固定一根载荷管并伸出壳体顶板，螺纹吊杆穿过弹簧和荷载管，直接用螺母来调节荷载。由于它是直接搁置在梁的顶面或管部横担的地面，因此弹簧壳体是固定不动或随横担一起移动，当管道水平位移时螺纹吊杆发生偏斜，不再与吊架弹簧组件的中心线相吻合，吊杆荷载与弹簧荷载也产生差异。为适应吊杆偏斜（一般不超过4%）的要求，荷载管应有足够大的内径，在荷载管的顶端应装设推力关节轴或球面及锥面垫圈组件。D型弹簧吊架适用于支吊架根部与管部之间净空高度受限制。而根部上部或管部横担底部有足够空间的地方，但不宜用于露天布置和管道水平位移较大的地方。

    E型吊架弹簧的壳体顶板是封闭的，它的荷载吊杆长度比中间连接吊架弹簧的吊杆长，以便让松紧螺母能露出搁置吊架弹簧的钢梁。与D型吊架弹簧相同，为适应吊杆偏斜的要求，在弹簧压盖支撑荷载吊杆处应装设推力关节轴承或球面及锥面垫圈组件，否则只能用于挂电脑水平位移很小的地方。E型弹簧支吊架适用范围与D型基本相同，但是它可以用于露天布置。

    F型支架弹簧安装于支架管部的下方，从底部向上支撑管道。它的底板应于支架根部结构固定，而它的荷载柱顶端通过普通荷载板或带聚四氟乙烯的荷载板，或带滚轮的荷载板，是为了减少接触面的摩擦力。前者适应任何水平方向的位移，后者适应沿管道轴线方向的水平位移。F型弹簧支吊架适用于管道在荷载面的上方，且距离适当的地方。因为管部底面与荷载结构顶面之间距离**是支架弹簧荷载板的安装高度，而支架弹簧荷载板的高度与支架弹簧的规格型号有关。

    G型吊架弹簧是由两只弹簧特性相同的E型吊架弹簧倒置和横担连接而成。横担结构一般为双槽钢，小规格吊架也有使用T型钢的，横担与吊架弹簧壳体的连接方式大多采用焊接，也有螺栓连接。横担长度可随用户需要在一定范围内变化。G型吊架弹簧适用于水平管道双吊杆吊架。它可节省安装空间和缩短横担长度，还能保证两支吊架弹簧的弹簧特性相同。
