| 别名 | 压瓦机 |
|---|---|
| 材质 | 铁 |
| 电动机功率 | 7.5kw |
| 电压 | 380（V） |
| 动力类型 | 电动 |
| 规格 | 合格 |
| 控制形式 | 数控 |
| 类型 | 全新 |
| 售后服务 | 质保两年 |
| 外形尺寸 | 8000x1500x1200 |
| 用途 | 彩钢 |
| 种类 | 冷弯机,压瓦机 |
| 重量 | 6.5t |
| 是否库存 | 是 |
| 布局形式 | 卧式 |
| 作用对象材质 | 金属 |
| 品牌 | 圣润 |
| 型号 | 100 200光伏之架 |
| 加工定制 | 是 |

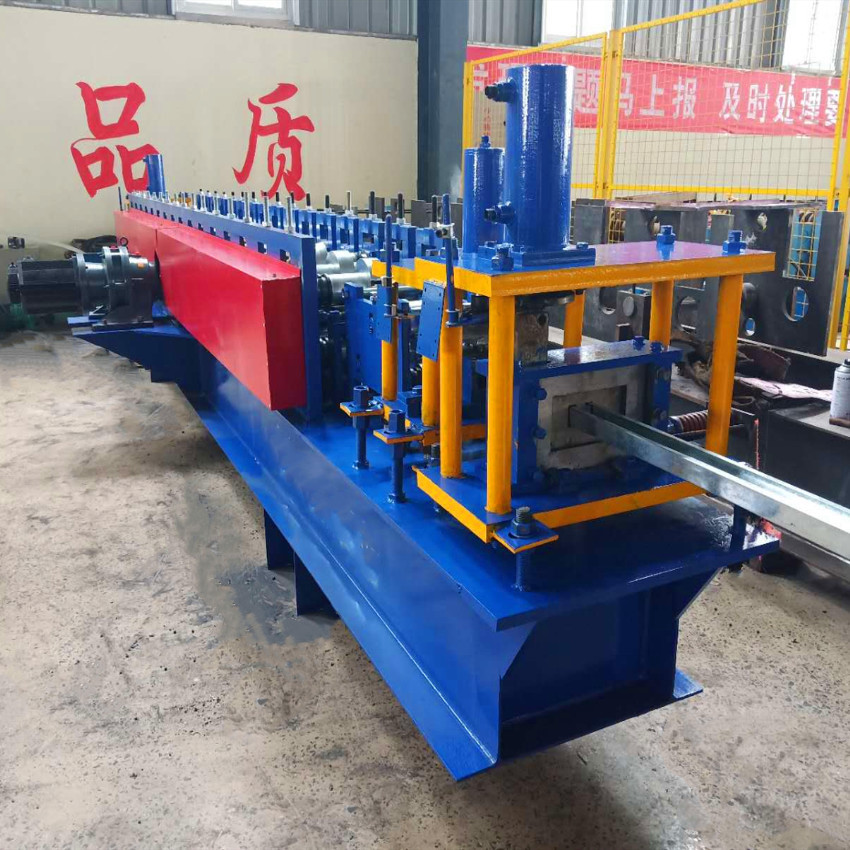

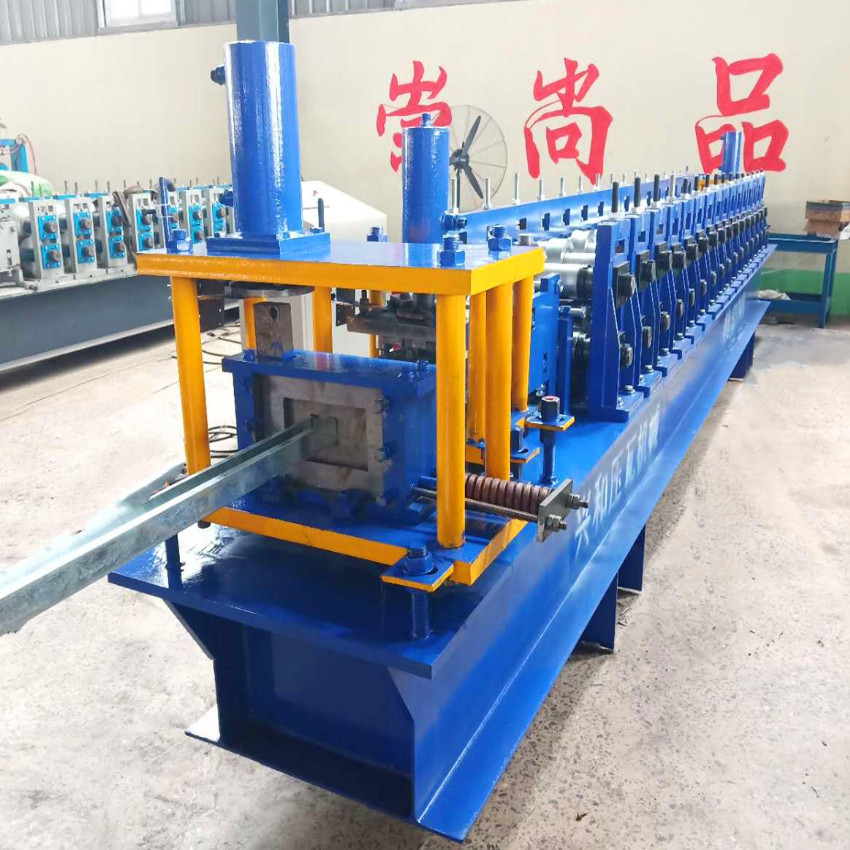

全自动可调节光伏线架设备技术参数表
调节范围：100*70-300*150
| 设备总长 | 约9000mm | 宽度 | 1600mm | 高度 | 1400mm |
| 电机功率 | 15kw | 工作电压 | 380V | ||
| 生产速度 | 8-12米/分 | ||||
| 压型轴径 | 90mm实心轴滚压成型 15道 校平上二下三
| ||||
| 成型轮 | 轴承钢 淬火精车镀硬铬 精磨处理 | ||||
| 设备底架 | 400H钢立板2mm 焊接 | ||||
| 传动方式 | 2寸链条传动 | ||||
| 剪断机功率 | 7.5kw | ||||
| 剪切方式 | 全自动液压切断 | ||||
| 切断系统 | 磨具刀材质：Gcr12钼钒 | ||||
| 压板厚度 | 0.8-2.0mm彩钢板 | ||||
| 随机附件 | 承重5吨上料架一套 | ||||
| 成型部分 | 辊压成型系统由机架、传动部件及冷弯成型辊轮组等组成。分为精工式车轮旋转成型，成型效果好，减少轮子和原材料之间的摩擦力，调试方便、快捷。 | ||||
| 工作流程 | 开卷校直——平板冲孔--辊压成型——定长切断——成品出板 人工点固好工件，人工上卷，进入PLC操作页面——按“启动”钮——板材自动进入——开始按设定的程序进行——达到设定的尺寸后自行切断，此设备的自动压板成型完成。 | ||||
| 进料导向平台 | 主机进料口处设置左右导向装置。工作时，原材料板材两侧经左右导向进入主机，使原材料板材与辊压成型系统保持正确的位置。可通过手动螺杆机构调节导向位置，且左右独立可调。 | ||||

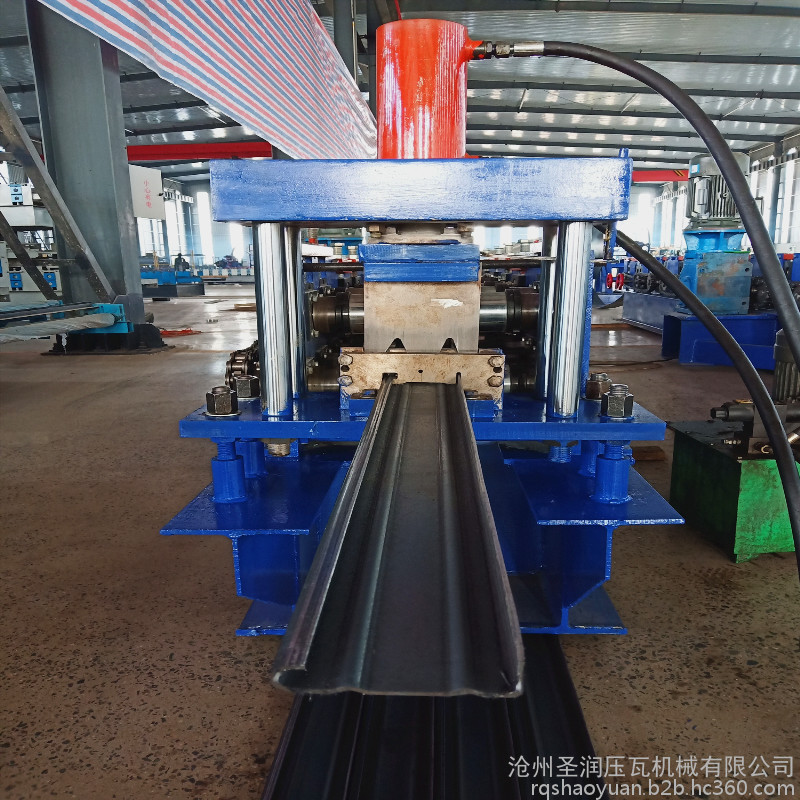

| 切断系统 | 切断系统由切断机架，切断模具，导向装置和切断油缸等组成 | ||||
| 电控系统 | 采用台达PLC控制 （内置电器配件德力西 正太），能实现整机自动化生产。可设定批次、工件长度、数量等。 操作方式：输入屏+按钮。编码器计数，具有计数及记长功能。 | ||||
| 变频器 | 15台达变频可有效减少切断长度误差，性能稳定，最大长度误差为±2mm | ||||
| 注意事项 | 供电电源输入：三相380V 电网电压波动：≤±10% 前后左右距离墙壁等遮拦物1米以上 | ||||
| 售后服务 | 技术人员免费上门安装、调试 | ||||
| 整机重量 | 8吨 | ||||
| 工期 | 20个工作日 | ||||
| 保修期 | 12个月 | ||||
