全自动2D伺服线材成型机

全自动伺服线材成型机工作原理：

1.设备选用细分驱动器控制高精度伺服电机送线，机械传动选用精密齿轮链接，几乎保持不变的送线精度和送线速度；

2.剪切油缸液压站设备强制风冷散热器，加倍延长液压系统元件的使用寿命；

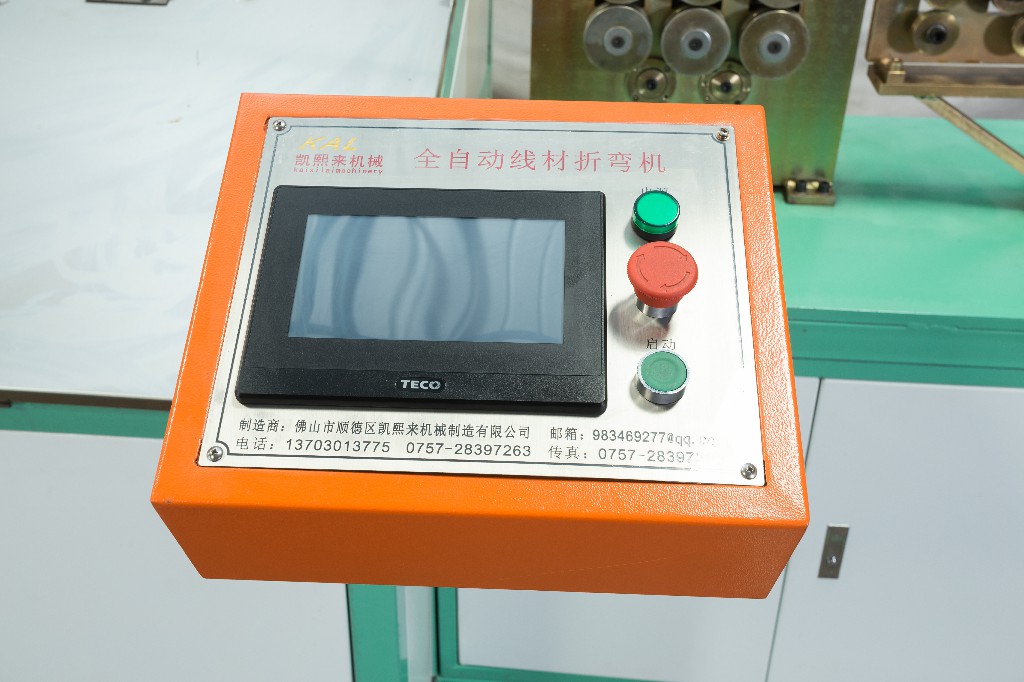

3.控制系统采用PLC与触摸屏连接，即方便操作，又保证了控制系统的稳定性，而且设计生产数量预置功能控制整机运行。
全自动伺服线材成型机特点：

   适合不同的线径，分条料的铝线，铁丝、铜丝、不锈钢丝卷成不同的圈径或不同的弧线，长度误差小于1MM。通常用于铁丝制品，风扇网圈、工艺品、灯罩等行业。

全自动线材成型机台构成：

分送线总成，调直块，弯线总成，液压系统，电器控制部分。

1、液压系统（控制外摸升降及切到）；

2、送线总成（完成材料的输送）；

3、调直块（校直材料）；

4、弯线总成（产品成型）。

全自动2D伺服线材成型机的应用，目前主要在以下五大领域：
1、汽车零部件：汽车座椅骨架、门锁拉杆、蛇形簧，包括单蛇与双蛇、汽车猫头卡簧、汽车安全带卡簧、汽车座托钢丝件**零配件，自行车零配件，车筐都比较适合用线材成型机来生产；

2、日用五金制品：厨房展示架、置物架、打蛋器、橱柜拉篮、冰箱格架、洗手间里面用的置物架钢丝制品、超市购物篮、推车、展示挂件等。

3、铁线工艺制品、灯饰线成型制品、渔具配件制品，包括红酒架、KTV里面的水果盆、圣诞节的各种钢丝成型的礼物，都用到那些形状各异的钢丝或者铁线绕成的平面或者立体件。

4、各种笼具加工：宠物笼、鸟笼、狗笼、养殖笼、等。

5、衣架、鞋挂、窗帘钩、货架钩、展示架钩等各种挂钩。

          2D线材成型机机器参数

加工定制         是

货号         2D2-6

品牌         凯熙来机械  种类         冷弯机     型号         2D2-6

别名         2D弯线机 伺服弯线机 铁线弯线机 钢线弯线机

用途         2D弯线机 伺服弯线机 铁线弯线机 钢线弯线机

型号

2-6弯线机

电气电压三相三线

调直轮数24组

送线轮数4组

伺服电机功率双伺服电机2.6kw

切刀油缸   切刀

φ6铁线

油压范围0.3-0.6mpa

液压油型号46#68#

适用线材 圆线、扁线、方线（适用任何材质线材

适用线材范围 2-6mm铁线标准

外观尺寸 2800mm*850mm*1500mm

周长范围 无限

储存 1000组数据，300个动作一组

送线速度 30m/min

**折弯速度 300转/min 角度±180°

动作方向 内模-下移动/上移? 外模-下移动/上移 360°顺逆方向转

效率13-15只/min（以200*200方框为样）

折弯精度 ±0.5mm

送线精度±0.5mm

液压系统

电磁阀2

压力表1

油路基板1

冷却泵 无

伺服系统

送料**扭矩50牛米

送料**折弯15牛米

控制屏 触屏

PLC 台湾

机械系能

该机的机械动作由微电脑编好的程序折弯动作折弯速度控制，发出的各种指令达到成型各种型号不同规格产品

动作控制自动送料自动退料调直切断，折弯成通过高达300个动作设定来组合出各种形状
