气体增压泵STA100 氮气氢气氧气氦气增压机

吸入口径	20（mm）
往复单元	柱塞泵
输送介质	气体
叶轮结构	敞开式叶轮
叶轮吸入方式	双吸式
汽蚀余量	30（m）
驱动方式	气动
叶轮数目	单级
排出口径	30（mm）
重量	10（kg）
规格	90*80
材质	不锈钢
产地	山东
额定压力	80
驱动形式	气动
性能	防爆
叶轮数量	单级
用途	增压泵
执行质量标准	英标
泵轴位置	卧式
品牌	赛思特
型号	STA100
质量认证	CCC

STA系列气体增压泵

     赛思特气体增压泵增压泵型号齐全，有单作用单级（如STA系列），双作用单级（如STD系列），双作用双级（如STT系列）以及动力星系列，各种型号增压泵单独或组合可以获得不同的压力和流量配比，能够满足各种领域的高压气体应用要求，具体选型可咨询客服。

    STA系列气体增压泵采用单气控非平衡气体分配阀来实现泵的往复运动，全部采用铝合金及不锈钢制造，全部密封件均为进口优质产品，最大设计驱动气压均为10bar,为了保证泵的寿命,建议驱动气压≤8bar。

    该气体增压泵泵的驱动活塞直径为160mm，为单作用泵，所有单作用泵泵头均带有排气冷却。 应用范围 比较适合用于高压力、小流量的场合，如气密性试验、高压反应釜充气、汽车制动系统测试、高压气体输助注塑等场合。   气体增压泵可压缩气体介质空气、氧气(O2)、氮气(N2)、氢气(H2)、氦气(He)、氖气(Ne)、氩气(Ar)、天然气、煤气、二氧化碳(CO2)、一氧化碳(CO)、重氢(D2)、制冷剂、灭火剂、甲烷丙烷等烷烃类气体、医院呼吸气体(N2＋O2)、六氟化硫气体(SF6)乙烯(C2H4)、惰性气体等。

型号

增压比

最小气体 入口压力PA

最大气体 入口压力PA

最大气体 出口压力PB

气体出口 压力计算公式PB=

接口尺寸

最大流量LN/min (PL=6bar)

bar

psi

bar

psi

bar

psi

驱动口

入口

出口

STA02

2:1

1.7

24.65

16

232

16

232

2 PL

G1/2

ZG1/2

ZG1/2

960(PA=6(bar)

STA05

5:1

3.5

50.75

40

580

40

580

5PL

G1/2

ZG1/2

ZG1/2

360(PA=6bar)

STA10

10:1

5.5

79.75

80

1160

80

1160

10PL

G1/2

NPT3/8

NPT3/8

196(PA=20bar)

STA25

25:1

10

145

200

2900

200

2900

25PL

G1/2

NPT1/4

NPT1/4

81(PA=20 bar)

STA40

40:1

15

217.5

320

4640

320

4640

40PL

G1/2

NPT1/4

NPT1/4

49(PA=20 bar)

STA60

60:1

25

362.5

480

6960

480

6960

60PL

G1/2

NPT1/4

NPT1/4

61(PA=40bar)

STA100

100:1

35

507.5

800

11600

800

11600

100PL

G1/2

NPT1/4

M14×1.5

39(PA=20 bar)

PL=驱动气压      PA=输入气压       PB=输出气压

STD系列气体增压泵

       STD系列气体增压泵是单级双作用增压泵，具体可分为STD10/STD25/STD40/STD60/STD100，此系列增压泵为双头泵，流量比STA系大近一倍，对气体入口压力有要求，具体见下方参数表，输出压力与驱动压力成正比，输出压力可调。

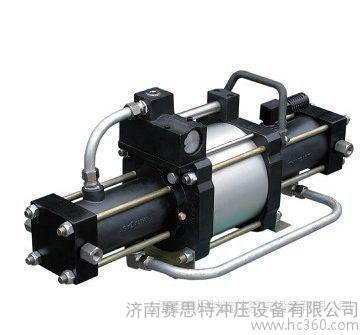

STD系列实物图	STD系列结构图

型号

增压比

最小气体 入口压力PA

最大气体 入口压力PA

最大气体 出口压力PB

气体出口 压力计算公式PB=

接口尺寸

最大流量LN/min (PL=6bar)

bar

psi

bar

psi

bar

psi

驱动口

入口

出口

STD10

10:1

5

72.5

80

1160

80

1160

10PL+PA

G1/2

NPT3/8

NPT3/8

372(PA=6 bar)

STD25

25:1

10

145

200

2900

200

2900

25PL+PA

G1/2

NPT1/4

NPT1/4

154(PA=20bar)

STD40

40:1

15

217.5

320

4640

320

4640

40PL+PA

G1/2

NPT1/4

NPT1/4

92(PA=20bar)

STD60

60:1

25

362.5

480

6960

480

6960

60PL+PA

G1/2

NPT1/4

NPT1/4

115(PA=40bar)

STD100

100:1

35

507.5

800

11600

800

11600

100PL+PA

G1/2

NPT1/4

M14×1.5

74(PA=40bar)

    PL=驱动气压      PA=输入气压       PB=输出气压

    STD系列气体增压泵为单级增压泵，为达到所需压力气体输入口输入气压需要一定程度的预增，预增压力因达到的最大压力不同而不同。最大可增压至80Mpa。该系列气体增压泵换向方式与STA系列完全相同，不同之处在于该系列气体增压泵泵为STA系列基础上制造的双头泵，整台泵全部采用铝合金及不锈钢制造。该系列泵的驱动活塞直径为160mm，驱动气压≤8bar,两端泵头均带有排气冷却。出厂时两入口及两出口可按用户要求连接好管路
