产品认证	CCC
额定电压	380V
额定频率	28
结构形式	落地式
母线额定电流	380V
品牌	上海卓全泵业制造有限公司
型号	ZW(L)-1-Z-X8
加工定制	是

【简单介绍】

ZW(L)立式消防增压稳压供水设备ZW(L)-I-X-7,ZW(L)-I-Z-10,ZW(L)-I-X-10,ZW(L)-I-X-13,ZW(L)-II-XZ-10,ZW(L)-I-XZ-13,ZW(L)-II-Z-A,ZW(L)-II-Z-A-B,ZW(L)-II-Z-C,ZW(L)-II-Z-D,ZW(L)-II-X-E,ZW(L)-II-X-A,ZW(L)-II-X-B

【详细说明】

ZW（L）立式消防增压稳压供水设备,ZW（W）卧式消防增压稳压供水设备,具体型号如下:ZW（L）-I-X-7,ZW（L）-I-Z-10,ZW（L）-I-X-10,ZW（L）-I-X-13,ZW（L）-II-XZ-10,ZW（L）-I-XZ-13,ZW（L）-II-Z-A,ZW（L）-II-Z-A-B,ZW（L）-II-Z-C,ZW（L）-II-Z-D,ZW（L）-II-X-E,ZW（L）-II-X-A,ZW（L）-II-X-B,ZW（W）-II-X-C,ZW（W）-II-X-D,ZW（W）-II-X-E,ZW（W）-II-XZ-A,ZW（W）-II-XZ-B,ZW（W）-II-XZ-C,ZW（W）-II-XZ-D,ZW（W）-II-XZ-E.

产品详细信息：

◆工作原理                                             隔膜式气压给水设备，是利用无毒胶囊作为气水隔离的新型设备，一次充气，常年运行使用。工作时起动补水泵，水室进水，水压升高，气室的气体被压缩隔膜伸长；当水压下降时，气室气体膨胀，隔膜收缩，压迫水室出水。这样周而复始，通过电接点压力表和电控箱控制水泵运行，达到额定的压力和连续供水。
      当发生火警，打开消火栓时，立即喷出消防充实水柱，同时电接点压力表发出信号，启动消防泵供所需消防水。 ◆产品特点 1、泵、电控柜、隔膜式气压罐、组合管网四位一体，并配带有隔振器，无需预埋地脚孔，设计人员只需算好参数即可查得设备型号、基础尺寸等。电气设计人员无需再进行控制线路设计，只设计泵房内进线和到设备的走线。选用方便，可大大缩短设计人员的设计周期和施工人员的施工时间。 2、隔膜式气压罐一次性充气持久耐用，水气隔离能预防水质的污染。 3、设备占地面积小，投资省，全自动运行，无需专人看管。
4、设备有双电源接口，双路电源自动（手动）切换,设备可根据设计要求制作。
5、具有自动保护及故障切换功能。任何一台水泵发生故障（电气故障或水力故障）均能启动备用泵。
6、可与消防中心连接（根据设计需要）。
7、可以根据客户的需要选择罐、稳压方式、控制功能。

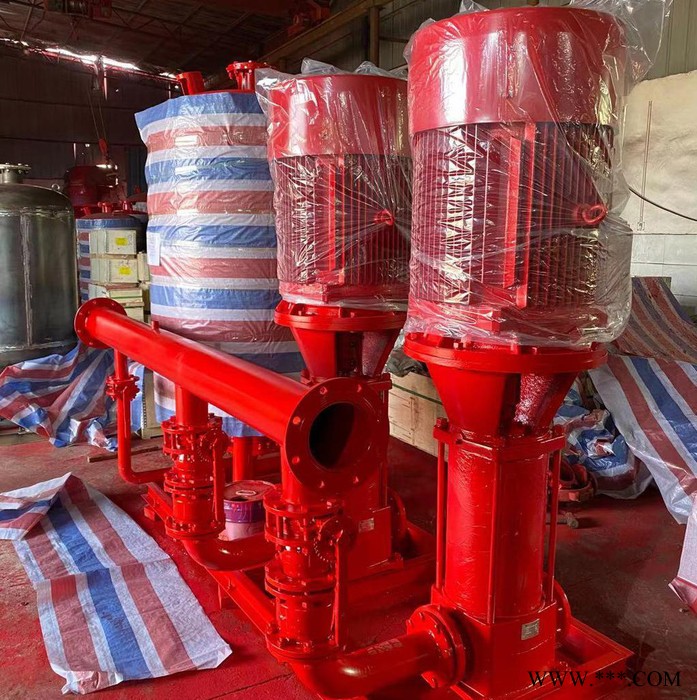

8、电气主要元气件采用国产或进口名牌企业产品，质量可靠、运行稳定。 ◆产品结构       该设备由稳压泵两台（根据设计要求可设一台）为一用一备，隔膜式稳压罐一台，电控柜一台，仪表阀门及组合管网各一套，组成了隔膜式稳压供水设备。 ◆设备选型       ZW（L、W）本设备根据建设部标准图集98S205基础的性能参数做为参考，推出了两种设备型号，①ZW（L）、ZW（W）系列稳压按照建设部图集98S205图集号所设计的型号；②企业根据消防GA30-92、GA30-2002相关标准及给水设备标准规范编制的设备型号。在这里删除了稳压罐、水泵的垄断性型号，给设计及用户一个产品选择的竞争空间。本公司推荐以下型号产品使用，如：LG、GDL、CDL、ISG等型号。用户可以根据水位水箱间的位置选择合适的设备。     ZW（L）消防专用增压稳压给水设备（立式隔膜罐）性能参数表。

序号	增压稳压设备型号	消防压力（MPa） P1	立式隔膜式气压罐			配用水泵参数			设备运行重量（㎏）	运行压力（MPa） PS1-PS2
			型号规格	消防储水容积（L）		配用水泵参数
			型号规格	标定容积	实际容积	流量	扬程	功率
1	ZW（L）-Ⅰ-X-7	0.10	SQL800×0.6	300	319	3	40	1.5	1487	0.26-0.31
2	ZW（L）-Ⅰ-Z-10	0.16	SQL800×0.6	150	159	3	40	1.5	1463	0.26-0.31
3	ZW（L）-Ⅰ-X-10	0.16	SQL800×0.6	300	319	3	50	1.5	1509	0.26-0.42
4	ZW（L）-Ⅰ-X-13	0.22	SQL1000×0.6	300	329	3	40	1.5	2362	0.35-0.40
5	ZW（L）-Ⅰ-XZ-10	0.16	SQL1000×0.6	450	480	3	40	1.5	2362	0.33-0.38
6	ZW（L）-Ⅰ-XZ-13	0.22	SQL1000×0.6	450	452	3	50	1.5	2362	0.41-0.46
7	ZW（L）-Ⅱ-Z-A	0.22-0.38	SQL800×0.6	150	159	3	60	2.2	1487	0.53-0.60
8	ZW（L）-Ⅱ-Z-B	0.38-0.50	SQL800×1.0	150	159	3	80	2.2	1548	0.68-0.75
9	ZW（L）-Ⅱ-Z-C	0.50-0.65	SQL1000×1.5	150	206	3	90	2.2	1670	0.81-0.86
10	ZW（L）-Ⅱ-Z-D	0.65-0.85	SQL1000×1.5	150	206	3	110	3.0	1736	1.04-1.10
11	ZW（L）-Ⅱ-Z-E	0.85-1.00	SQL1000×1.5	150	206	3	130	4.0	1744	1.21-1.27
12	ZW（L）-Ⅱ-X-A	0.22-0.38	SQL1000×0.6	300	302	3	60	2.2	2934	0.55-0.60
13	ZW（L）-Ⅱ-X-B	0.38-0.50	SQL1000×1.0	300	302	3	80	2.2	2544	0.70-0.75
14	ZW（L）-Ⅱ-X-C	0.50-0.65	SQL1000×1.5	300	302	3	100	3.0	2739	0.88-0.93
15	ZW（L）-Ⅱ-X-D	0.65-0.85	SQL1200×1.5	300	355	3	130	4.0	2753	1.05-1.11
16	ZW（L）-Ⅱ-X-E	0.85-1.00	SQL1200×1.5	300	355	3	150	4.0	2780	1.21-1.26
17	ZW（L）-Ⅱ-XZ-A	0.22-0.38	SQL1200×0.6	450	474	3	60	2.2	3706	0.53-0.58
18	ZW（L）-Ⅱ-XZ-B	0.38-0.50	SQL1200×1.0	450	474	3	80	2.2	4012	0.68-0.73
19	ZW（L）-Ⅱ-XZ-C	0.50-0.65	SQL1200×1.0	450	474	3	100	3.0	4026	0.87-0.92
20	ZW（L）-Ⅱ-XZ-D	0.65-0.85	SQL1200×1.5	450	474	3	120	4.0	4169	1.12-1.17
21	ZW（L）-Ⅱ-XZ-E	0.85-1.00	SQL1200×1.5	450	474	3	140	4.0	4221	1.30-1.35

ZW（W）消防专用增压稳压给水设备（卧式隔膜罐）性能参数表。

序号	增压稳压设备型号	消防压力（MPa） P1	立式隔膜式气压罐			配用水泵参数			设备运行重量（㎏）	运行压力（MPa） PS1-PS2
			型号规格	消防储水容积（L）		配用水泵参数
			型号规格	标定容积	实际容积	流量	扬程	功率
1	ZW（W）-Ⅰ-X-7	0.10	SQW1000×0.6	300	319	3	30	1.1	2613	0.20-0.25
2	ZW（W）-Ⅰ-Z-10	0.16	SQW1000×0.6	150	312	3	30	1.1	2570	0.25-0.30
3	ZW（W）-Ⅰ-X-10	0.16	SQW1000×0.6	300	312	3	30	1.1	2613	0.25-0.30
4	ZW（W）-Ⅰ-X-13	0.22	SQW1000×0.6	300	312	3	40	1.5	2593	0.32-0.37
5	ZW（W）-Ⅰ-XZ-10	0.16	SQW1000×0.6	450	467	3	40	1.5	2593	0.30-0.35
6	ZW（W）-Ⅰ-XZ-13	0.22	SQW1000×0.6	450	452	3	50	1.5	2593	0.38-0.43
7	ZW（W）-Ⅱ-Z-A	0.22-0.38	SQW800×0.6	150	234	3	60	2.2	2570	0.49-0.54
8	ZW（W）-Ⅱ-Z-B	0.38-0.50	SQW800×1.0	150	234	3	70	2.2	2730	0.63-0.68
9	ZW（W）-Ⅱ-Z-C	0.50-0.65	SQW1000×1.0	150	234	3	90	2.2	2738	0.81-0.86
10	ZW（W）-Ⅱ-Z-D	0.65-0.85	SQW1000×1.5	150	234	3	110	3.0	2913	1.05-1.10
11	ZW（W）-Ⅱ-Z-E	0.85-1.00	SQW1000×1.5	150	234	3	130	4.0	2953	1.21-1.27
12	ZW（W）-Ⅱ-X-A	0.22-0.38	SQW1000×0.6	300	312	3	60	2.2	2626	0.53-0.58
13	ZW（W）-Ⅱ-X-B	0.38-0.50	SQW1000×1.0	300	312	3	80	2.2	2665	0.68-0.73
14	ZW（W）-Ⅱ-X-C	0.50-0.65	SQW1000×1.0	300	312	3	100	3.0	2679	0.87-0.92
15	ZW（W）-Ⅱ-X-D	0.65-0.85	SQW1000×1.5	300	312	3	120	4.0	2889	1.12-1.18
16	ZW（W）-Ⅱ-X-E	0.85-1.00	SQW1000×1.5	300	312	3	140	4.0	2968	1.30-1.36
17	ZW（W）-Ⅱ-XZ-A	0.22-0.38	SQW1200×0.6	450	506	3	60	2.2	3992	0.53-0.58
18	ZW（W）-Ⅱ-XZ-B	0.38-0.50	SQW1200×1.0	450	506	3	80	2.2	4251	0.68-0.73
19	ZW（W）-Ⅱ-XZ-C	0.50-0.65	SQW1200×1.0	450	506	3	100	3.0	4265	0.87-0.92
20	ZW（W）-Ⅱ-XZ-D	0.65-0.85	SQW1200×1.5	450	506	3	120	4.0	4497	1.12-1.17
21	ZW（W）-Ⅱ-XZ-E	0.85-1.00	SQW1200×1.5	450	506	3	140	4.0	4572	1.30-1.35

说明：①PS1——增压稳压水泵启动压力MPa；PS2——增压稳压水泵停止压力Mpa； ②表中Ⅰ型一般设在高位水箱间，Ⅱ型一般设在消防泵阀或出水池间，水泵压力的选择可根据实际情况而定，设备的尺寸应根据设备间实际面积而定。 ③本设备稳压水容积都大于50L。
