压缩空气增压设备 南京气动空气增压机

电源	220V
类型	便携式安全仪器
品牌	赛思特
型号	气动空气增压机
加工定制	是

空气增压装置是我公司根据从国外引进的气动试压装置的工作原理，结合我国的实际情况研制而成的一种新型增压装置。
一、空气增压系统特点
它是使用压缩空气为动力源，以气体增压泵为压力源，输出气体压力与驱动气源压力成比例。通过对驱动气源压力的调整，便能得到相应的增压后的气体压力。当驱动气源压力与增压后的气体压力平衡时，增压泵便停止充压，输出气体压力也**稳定在预调的压力上。因而具有防爆、输出压力可调、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。
二、空气增压系统用途
用于空气增压，将3-8bar空气增压至6-16bar。
三、空气增压系统型号意义
GBS-02-AL
GBS---增压装置代号
    02 --- 表示该装置所使用的空气增压泵GPV02的增压比为2：1
AL ---增压介质：空气
四、空气增压系统组成
该系统由空气增压泵、储气罐、控制阀管表等组成。
五、空气增压系统产品工作原理




 注：所用元件介绍

序号
名称
序号
名称
1
驱动气源
5
储气罐
2
手动换向阀
6
高压气体压力表
3
二联体，气源处理元件
7
高压球阀
4
空增压泵GPV02
8
减压阀
★空气增压系统技术参数

型号：GBS-02-AL
驱动气源：压缩空气
类型：气/气控制系统
驱动压力: 3-8bar
耗气量：1200LN/min
输出压力：气体0-16bar。
适用介质：空气
六、空气增压系统操作程序
1、将二联体的油雾器加入润滑油。南方用10#或20#机械油，北方冬季用防冻机械油或低凝液压油。连接上需要增压的管路，关闭卸荷阀，打开高压针阀，气源压力要求不大于0.6MPa（6kgf/cm?）。
2、调整好二联体的压力，如将气源压力调到0.6MPa,增压后气体压力为1.2MPa。
3、储气罐出口装有安全阀,设定压力1.2MPa，当出口压力高于设定压力1.2MPa时，安全阀打开。
七、空气增压系统耗气量及配套的空压机
耗气量主要是由增压泵的驱动缸活塞的每分钟的往复次数所决定的，在所供气源压力不便的情况下，泵的往复次数决定于排出气体压力的大或小。当气源压力调至作空载排气时（如对被检大容积容器充气时**是泵耗气量的时候。随着被试容器内的气压逐渐升高，泵的往复速度也逐渐减慢，直至驱动气气压与排气气压成比例平衡后，泵**停止工作，耗气量**等于零。该装置所配气体增压泵GPV02的耗气量为1.2m3/min, 按照常规充气情况，可选0.7-1.2m3/min排量的空压机**可。
备注：MPV02系列泵为小流量泵，如需该方案，可同上！换一下泵即可，其余不变！也可做成封闭式箱体的！
——————————————————————————————————————————————

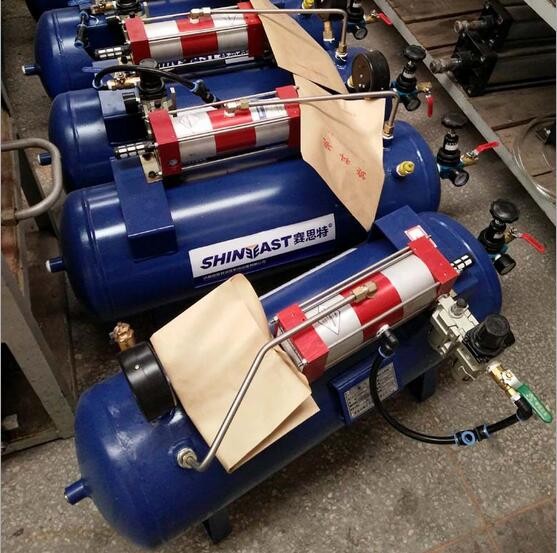

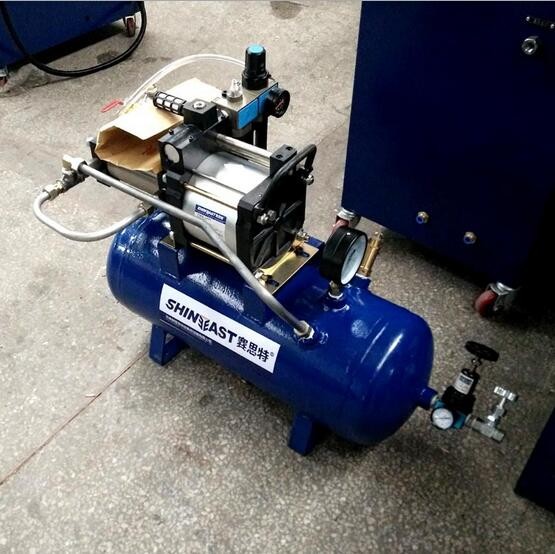

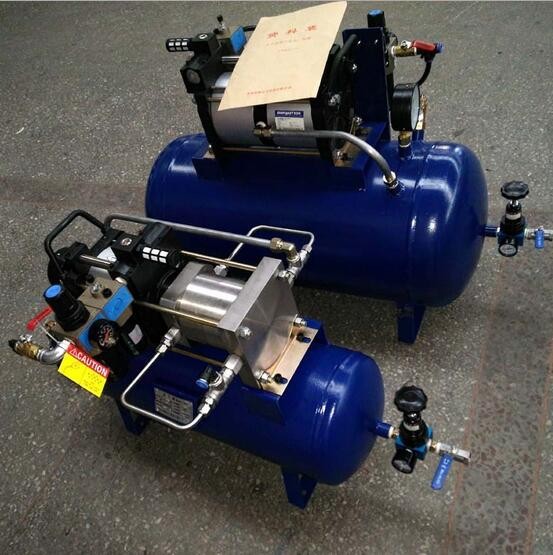

实物图如下所示

              单泵系统                                                    双泵系统                                            三泵系统
 现场图如下所示


另外，压缩空气增压设备可根据流量需求大小不同，可实现单泵、双泵以及多泵并联组装成成套设备，为客户解决压力气源不足的难题
