| 类型 | 活塞式液压缸 |
|---|---|
| 别名 | 水口冲边机 |
| 材质 | 45#钢 |
| 产地 | 广东东莞 |
| 工作温度 | 高温 |
| 公称通径 | 100kn |
| 公称压力 | 10吨 |
| 类别 | 四柱液压机 |
| 连接形式 | 法兰 |
| 驱动形式 | 液压 |
| 适用范围 | 五金 |
| 适用介质 | 液压油 |
| 适用温度 | 30-60℃ |
| 外形尺寸 | 900*1050*1960 |
| 重量 | 460 |
| 安装形式 | 立式 |
| 压力环境 | 常压 |
| 品牌 | 金驰 |
| 型号 | JCH |
| 加工定制 | 是 |

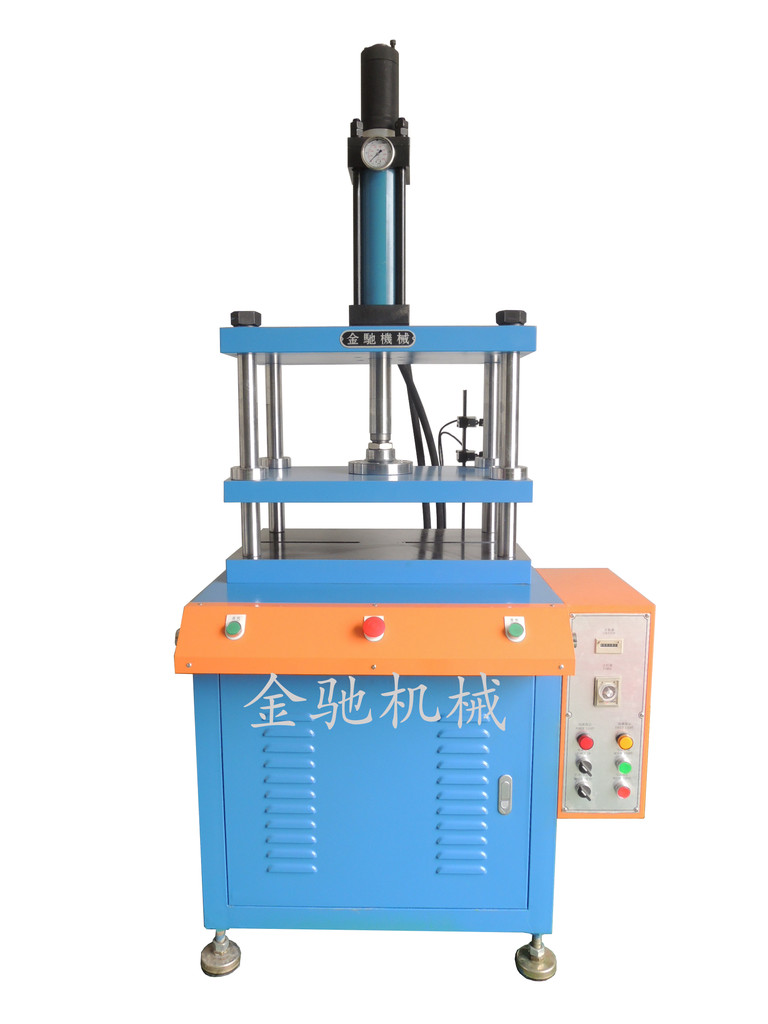

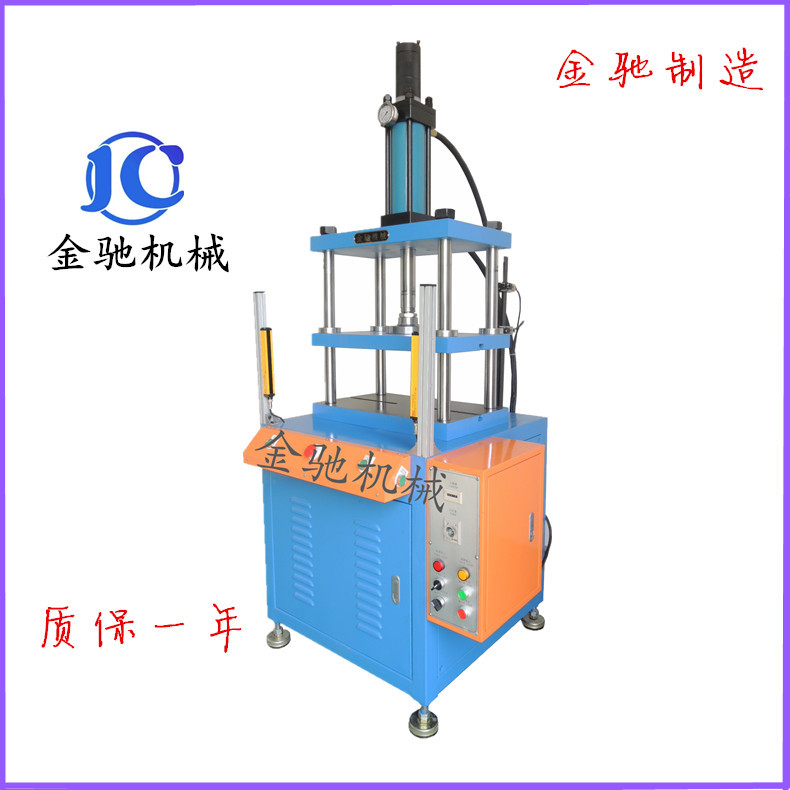

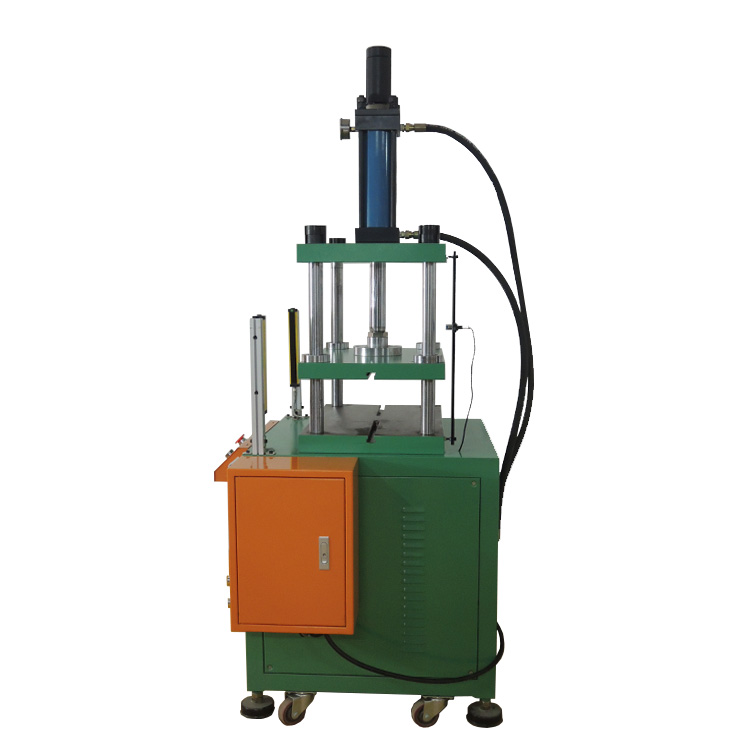

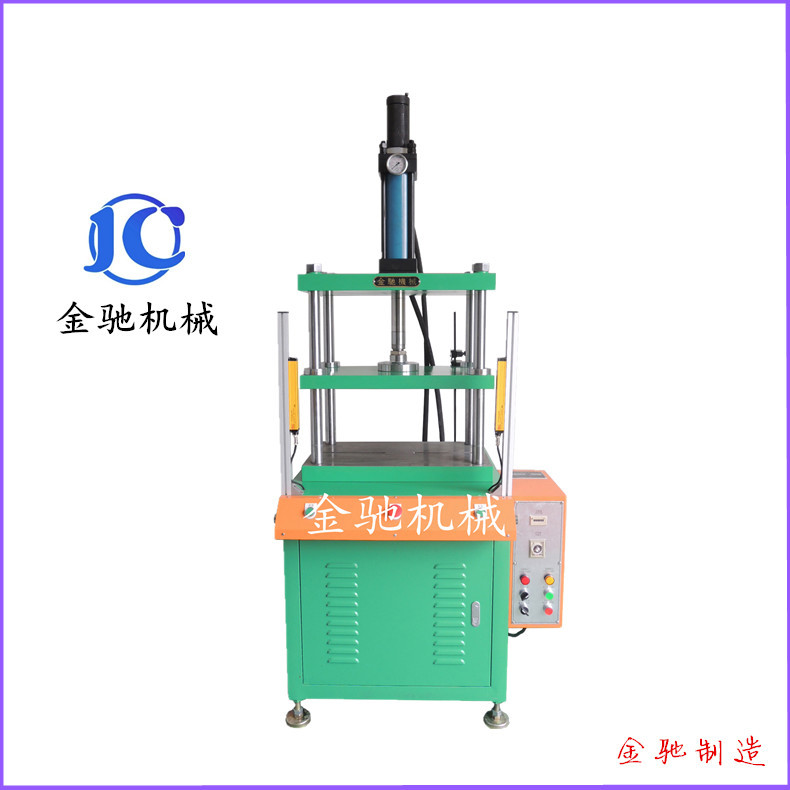

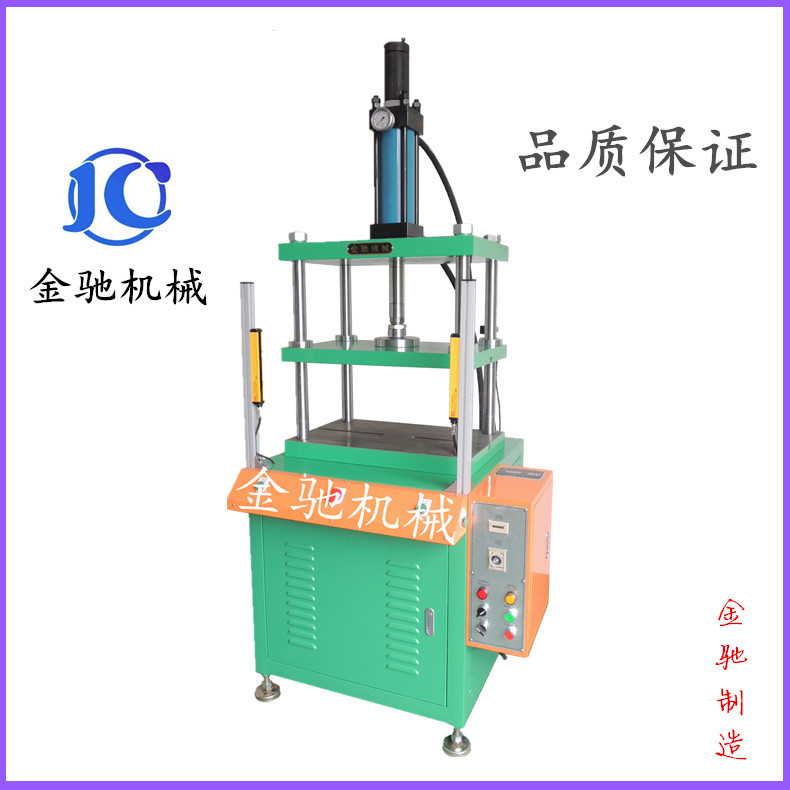

JCH系列四柱油压机产品详情；
1，产品特点：采用四柱三板型钢构，精度高，刚性好，抗压强度高；油压回路设计简便，马力需求小，维护保养容易，压力、行程、速度、加压时间均可按产品要求调整；采用台湾日本液压元件及电器元件，经久耐用；双手制操作，设有急停和寸动功能，安全高效；另可依客户要求选配光电保护器（安全光栅），工作更安全。
2，适用范围：用于金属或非金属零件的冲切、压印、成型、浅拉伸、整形及压力装配等；眼镜、锁具及五金零件的压制、电子接插件、电器零件、电机转、定子压装等；*特别适用于铝制品冲边、压铸件水口冲切、手机外壳整形、手机硅胶按键切边、矽钢片整平、塑料、橡胶制品毛边处理。
3，JCH系列四柱油压机可以按照客户的产品需求来订制适合的机器形状，尺寸等
4，JCH系列四柱油压机是一种多用途压床，该系列压床是一款适用性极强的单轴装配设备，集气压，油压为一身，是广大厂商提高质量和生产效率的优选品。
金驰机械JCH-20TS系列技术参数；
| 型号 | 单位 | JCH-03T | JCH-05T | JCH-10T | JCH-20T | JCH-30T | |
| 公称力 | kn | 30 | 50 | 100 | 150 | 200 | |
| 最大行程 | mm | 200 | 200 | 200 | 250 | 250 | |
| 开口高度 | mm | 300 | 300 | 300 | 350 | 350 | |
| 油缸下行速度 | mm/s | 95 | 89 | 69 | 65 | 60 | |
| 油缸上升速度 | mm/s | 95 | 89 | 69 | 65 | 60 | |
| 工作台 有效面积 | 左右（柱内） | mm | 400 | 400 | 450 | 500 | 550 |
|
| 前后（边缘） | mm | 300 | 300 | 350 | 400 | 450 |
| 工作台距地面高度 | mm | 850 | 850 | 850 | 850 | 850 | |
| 使用电源 | V | 380 | 380 | 380 | 380 | 380 | |
| 电机功率 | kw | 2.25 | 2.25 | 3.75 | 3.75 | 5.5 | |
| 液压油及容量 | L | VG46/50 | VG46/60 | VG46/80 | VG46/90 | VG46/100 | |
*实际尺寸以实物为准。
*以上参数仅供参考，订货以合同为准。
机械说明
⑴产品采用先进的液压控制系统，主要液压元件选用台湾OMAX牌电磁阀、电器元件选用台
湾士林牌接触器、密封件选用日本NOK油封。产质量稳定可靠。我们有专业的技术工程师，稳
定的生产人员及良好的配套.全心全意服务客户.竭诚为您提供优质的产品,让您买得放心,用得舒
心,还在犹豫吗?快来咨询吧！
⑵机械采用大多为三板四柱，单柱，弓型等结构，可随时订购各种非标机型，经济实用，液压控制采用插装阀集成系统，减少泄露点，动作可靠，使用寿命长，可实现定压和定程两种成形工艺，具备保压延时功能，工作压力行程可在规定的范围内调节，采用按钮集中控制，可实现手动、半自动、自动三种操作方式。所有机器的零配件采用进口件。
⑶产品有保修及免费实行终身保养。本公司愿以优质的服务对待每位新老客户，及时为您解
决机器故障，保证您的生产畅通无阻。同时本公司提供机器特殊设计、设备维修、零配件供应等服务。
