往复单元 | 活塞泵 |
---|---|
材质 | 不锈钢 |
驱动方式 | 气动 |
性能 | 防爆 |
用途 | 增压泵 |
输送介质 | 氮气 |
叶轮数目 | 多级 |
泵轴位置 | 卧式 |
叶轮结构 | 敞开式叶轮 |
叶轮吸入方式 | 双吸式 |
汽蚀余量 | 10(m) |
吸入口径 | 11(mm) |
排出口径 | 12(mm) |
重量 | 9(kg) |
电压 | 8(V) |
功率 | 7(kw) |
规格 | 10*20 |
品牌 | 赛思特 |
型号 | STA/STD/STT |

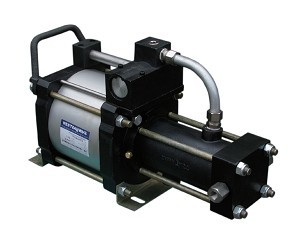

STD系列气体增压泵为单级增压泵,为达到所需压力气体输入口输入气压需要一定程度的预增,预增压力因达到的压力不同而不同。可增压至80Mpa。该系列气体增压泵换向方式与STA系列完全相同,不同之处在于该系列气体增压泵泵为STA系列基础上制造的双头泵,整台泵全部采用铝合金及不锈钢制造。该系列泵的驱动活塞直径为160mm,驱动气压≤8bar,两端泵头均带有排气冷却。出厂时两入口及两出口可按用户要求连接好管路。
气体增压泵应用范围比较适合用于高压力、小流量的场合,如气密性试验、高压反应釜充气、汽车制动系统测试、高压气体输助注塑等场合。
气体压缩泵可压缩气体介质
空气、氧气(O2)、氮气(N2)、氢气(H2)、氦气(He)、氖气(Ne)、氩气(Ar)、天然气、煤气二氧化碳(CO2)**(CO)**(N2O)、重氢(D2)、制冷剂、灭火剂、甲烷丙烷等烷烃类气体、医院呼吸气体(N2+O2)、六氟化硫气体(SF6)乙烯(C2H4)、惰性气体等。
型号 | 增压比 | ***小气体入口压力PA | 气体入口压力PA | 气体出口压力PB | 气体出口压力计算公式PB= | 接口尺寸 | 流量LN/min(PL=6bar) | |||||
bar | psi | bar | psi | bar | psi | 驱动口 | 入口 | 出口 | ||||
STD10 | 10:1 | 5 | 72.5 | 80 | 1160 | 80 | 1160 | 10PL+PA | G1/2 | NPT3/8 | NPT3/8 | 372(PA=20bar) |
STD25 | 25:1 | 10 | 145 | 200 | 2900 | 200 | 2900 | 25PL+PA | G1/2 | NPT1/4 | NPT1/4 | 154(PA=20bar) |
STD40 | 40:1 | 15 | 217.5 | 320 | 4640 | 320 | 4640 | 40PL+PA | G1/2 | NPT1/4 | NPT1/4 | 92(PA=20bar) |
STD60 | 60:1 | 25 | 362.5 | 480 | 6960 | 480 | 6960 | 60PL+PA | G1/2 | NPT1/4 | NPT1/4 | 115(PA=40bar) |
STD100 | 100:1 | 35 | 507.5 | 800 | 11600 | 800 | 11600 | 100PL+PA | G1/2 | NPT1/4 | M14×1.5 | 74(PA=40bar |
PL=驱动气压 PA=输入气压 PB=输出气压
气体增压泵产品特点及应用: 赛思特气体增压泵是由赛思特公司引进国外产品技术,不断创新改良而成,赛思特气体增压泵有以下特点:
⊙多种气体驱动:压缩空气、氮气、水蒸气、天然气等均可做为泵的驱动气源。
⊙应用范围广:工业领域用于机床中的气动卡盘夹紧、蓄能器充气、高压瓶充气,将低压气体转换成高压气体等。凡是气源压力不够高,无论是工业机械或测试装置,均可采用赛思特气气增压泵。
⊙自动保压:无论何种原因造成保压回路压力下降,赛思特泵将自动启动,补充泄漏压力,保持回路压力恒定。
⊙操作安全:采用气体驱动,无电弧及火花,完全用于有易燃、易爆的液体或气体的场所。
⊙维护简单:与其它的气驱泵比较,赛思特泵可完成同样的工作,但其零件及密封少,维护更简单。
⊙性价比高:赛思特气气增压泵是一种活塞式泵,工作时,赛思特气体增压泵迅速往复工作,随着输出压力的增高,泵的往复速度减慢直止停止,此时,泵输出的压力恒定,能量消耗***低,各部件停止运动,由于活塞式泵结构简单,故易于维护。
典型应用如下:
◆阀门、管件、压力容器等提供静压和爆破测试。
◆航空航天附件维修后的静态、动态测试
◆安全阀门校定
◆阀门及井口装置水中冒泡试验
◆气压调节器的检测
◆汽车制动系统测试
◆通信电缆充气设备
