额定压力 | 25Mpa |
---|---|
控制形式 | 数控 |
类型 | 液压机 |
流动方向 | 换向 |
适用范围 | 通用 |
油箱容量 | 850 |
种类 | 压力机 |
重量 | 9500 |
柱数 | 四柱 |
安装形式 | 立式 |
适用行业 | 通用 |
布局形式 | 立式 |
作用对象材质 | 通用 |
品牌 | 大正 |
液压机专业定制生产,三梁四柱液压机,二梁四柱液压机,龙门液压机,单柱液压机厂家直销。
YQ32-100t 四柱液压机技术参数
| 名称 | 单位 | 数值 | 备注 | |
公称力 | 主缸公称压力 | kN | 1000 |
| |
底缸公称力 | kN | 400 |
| ||
液体压力 | 液体最大工作压力 | MPa | 25 |
| |
行程 | 滑块 | mm | 500 |
| |
顶出缸 | mm | 300 |
| ||
工艺尺寸 | 最大开口高度 | mm | 1100 |
| |
工作台距地面高度 | mm | 590 |
| ||
几何尺寸 | 工作台 有效尺寸 | 左右(立柱内侧) | mm | 600 |
|
前后(工作台边缘) | mm | 550 |
| ||
速度 | 空载快下速度 | mm/s | 120 |
| |
压制速度 | mm/s | 20~30 |
| ||
回程速度 | mm/s | 100 |
| ||
底缸顶出速度 | mm/s | 50 |
| ||
底缸退回速度 | mm/s | 80 |
| ||
功率 | 机器总功率 | kW | 7.5 |
|
注:
1)含有浮动压制功能,用于粉末成型时,产品上下密度更均匀。
2)含有保护脱模功能;
3)采用PLC+触屏控制系统;
4)配置数显压力控制器;
5)含液压油水冷器。
★四柱液压机用途
四柱液压机为通用型液压机,适用于金属材料的压制工艺,如冲压、弯曲、成型、挤压、薄板拉伸及粉末制品的压制成型,也可用于树脂井盖、PMC、等非金属材料的热压成型工艺。
★四柱液压机结构特点
四柱液压机为三梁四柱式结构,经济实用,压制精度高。具有独立的液压泵站和电气控制系统。液压控制采用插装阀集成系统,结构紧凑、动作可靠、密封性能好、使用寿命长、安装维修方便。油压采用数显电接点压力表显示,并可根据需要在允许范围内任意设定油压上限。电气系统采用按钮集中控制,并设有点动、半自动两种操作模式。工作压力和行程可根据需要在规定范围内任意调节,并能完成定压和定程两种成型方式。
★注:所有系列的四柱液压机均可根据用户要求增加如下可选配置:
1)移动工作台;
2)脚踏开关或手柄;
3)PLC电气控制系统;
4)工业触摸屏;
5)光栅保护装置;
6)安全防护装置;
7)行程、压力数显装置;
8)上下加热板;
9)液压系统冷却装置。

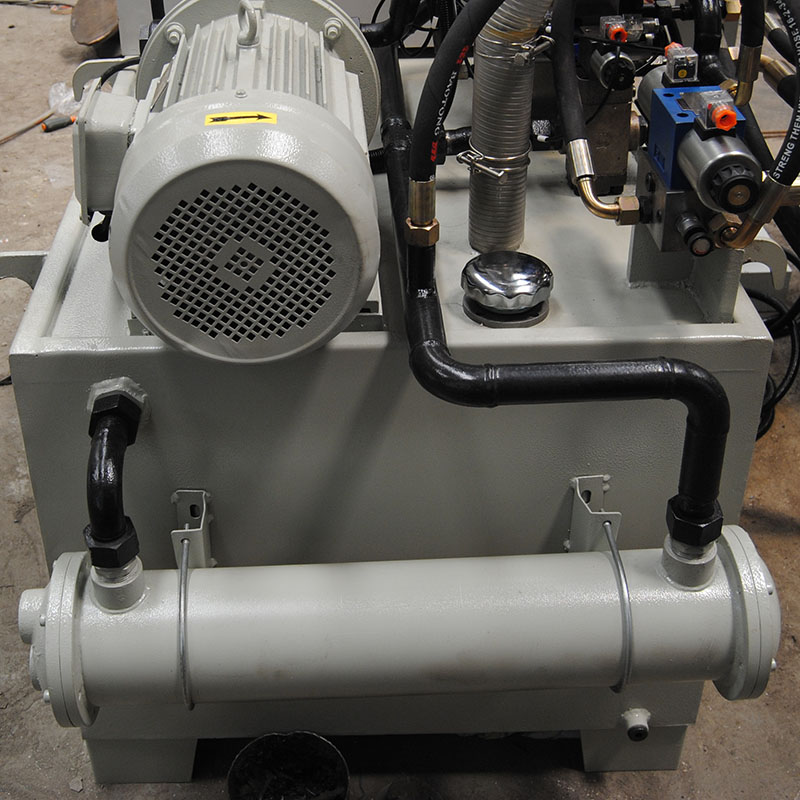

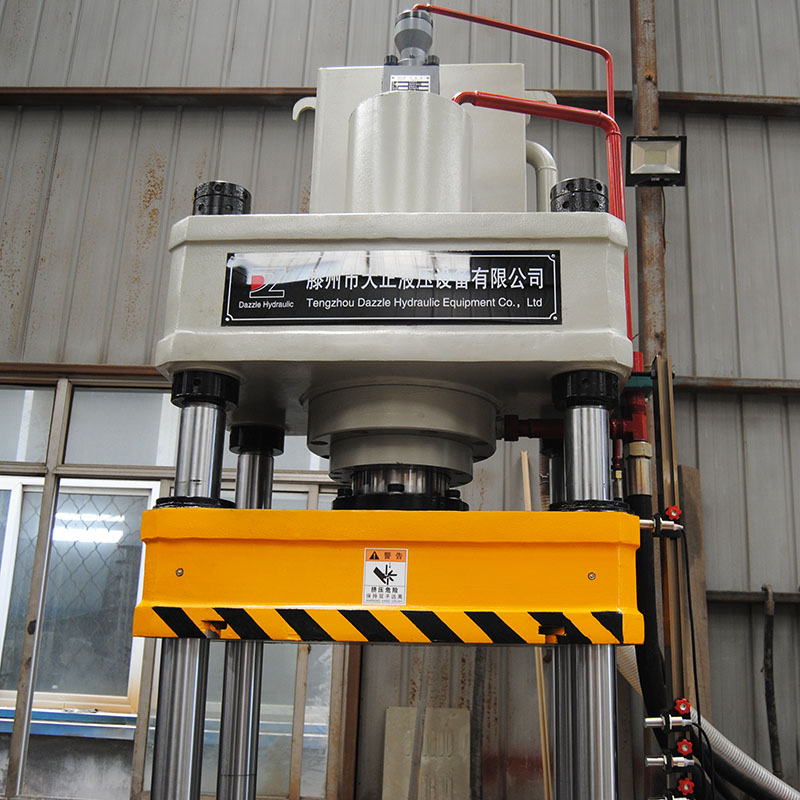

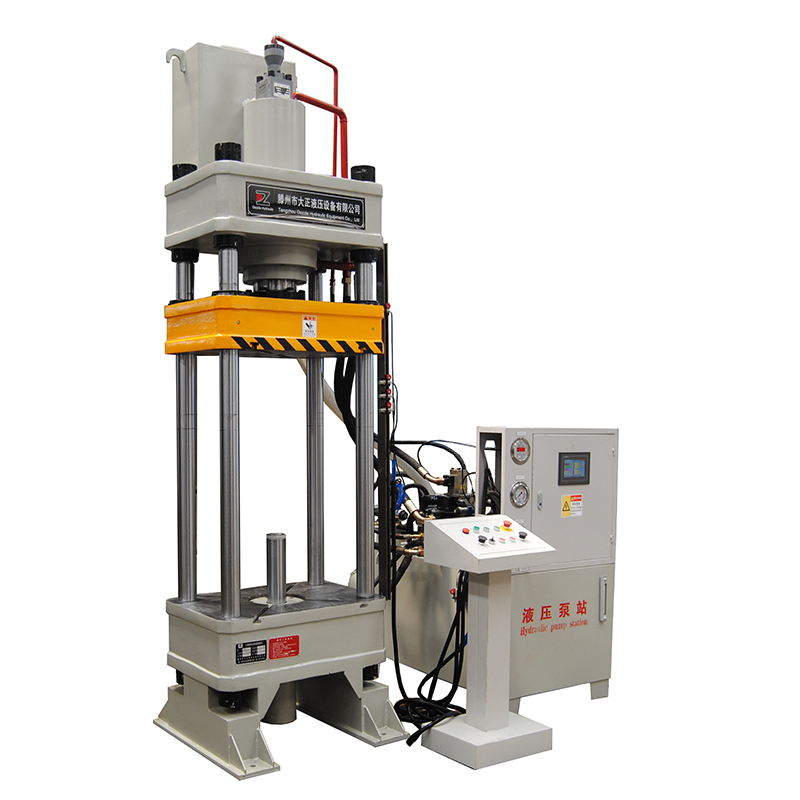

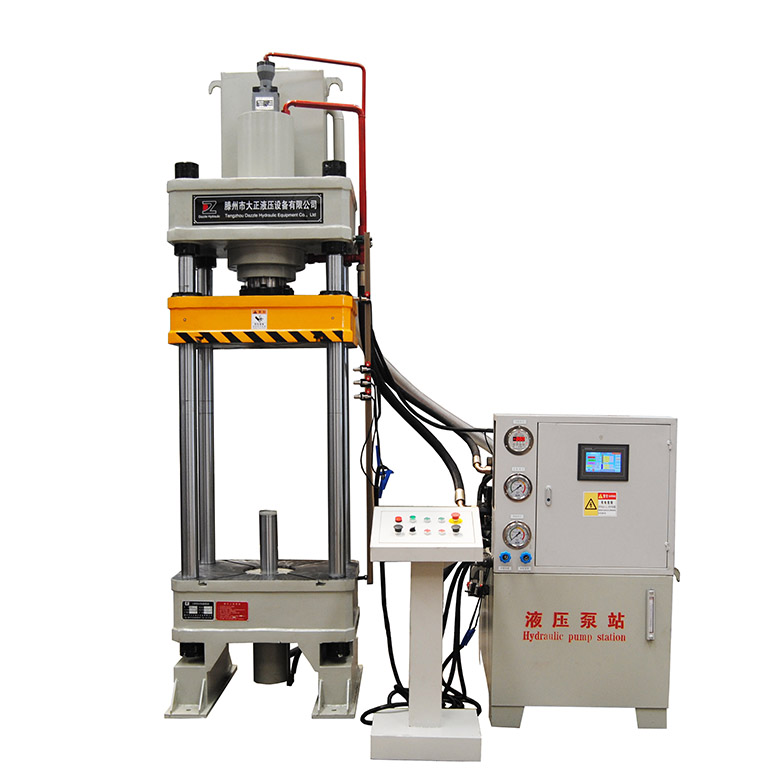

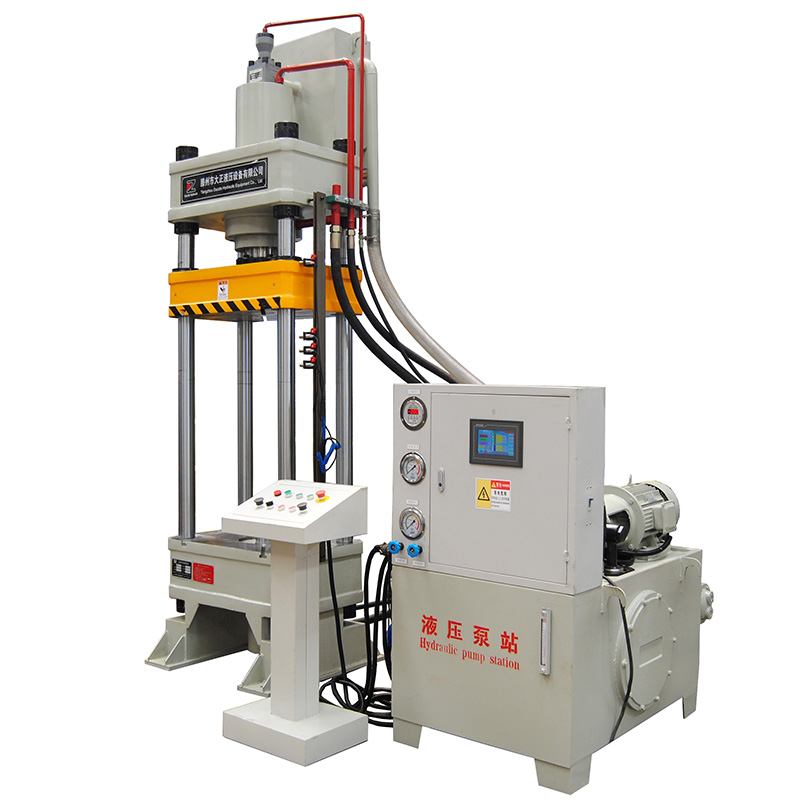

四柱液压机实拍:
