型号 | YL41 |
---|---|
加工定制 | 是 |
额定压力 | 16MPa |
控制形式 | 自动 |
类型 | 液压机 |
流动方向 | 全 |
适用范围 | 通用 |
油箱容量 | 60L |
种类 | 压力机 |
重量 | 700 |
柱数 | 单柱 |
安装形式 | 立式 |
适用行业 | 通用 |
布局形式 | 立式 |
作用对象材质 | 金属 |
品牌 | 滕州大正 |
店铺内产品配置不同价格也不同,下单前请先和客服沟通,价格以客服报价为准。谢谢合作!
滕州大正专业设计制造小型单柱液压机,可用于压装、校正、铆接等工艺。
对压装位置或压力控制精度要求较高的场合,可选配伺服缸。
1 单柱压机主要技术参数
| 名称 | 单位 | 数值 | 备注 | |
压力 | 公称压力 | kN | 30 |
| |
液体最大工作力 | MPa | 16 |
| ||
行程 | 主缸 | mm | 400 |
| |
几何 尺寸 | 工作台有效尺寸 | 左右 | mm | 300 |
|
前后 | mm | 300 |
| ||
最大开口高度 | mm | 450 |
| ||
喉深 | mm | 150 |
| ||
速度 | 下行速度 | mm/s | 45 |
| |
回程速度 | mm/s | 75 |
| ||
功率 | 机器总功率 | kW | 2.2 |
| |
|
|
|
|
|
2 单柱压机用途特点
单柱液压机也叫单臂液压机、C型液压机,适用于轴类零件、型材的校直和轴承、轴套类零件的压装,板材零件的弯曲、压印,简单零件的冲压、拉伸。还可用于机床、内燃机、轻纺机械、轴类、轴承、洗衣机、汽车电机、空调电机、电器等行业的装配流水线。
本单柱液压机采用了三位四通系统,结构紧凑外形小、重量轻、安装维修方便、传动效率高、密封性能好,液压泵输出的压力油进液压缸的A腔,产生的推力大于小腔产生的推力,所以活塞向下运行,使执行元件实现快速运动、阀泄漏少、通流阻力小、换向快、冲击小等特点。
注:
所有系列的液压机均可根据用户需求选配如下装置:
1)移动工作台;
2)脚踏开关或手柄;
3)PLC电气控制系统;
4)工业触摸屏;
5)光栅保护装置;
6)安全防护装置;
7)行程、压力数显装置;
8)液压系统冷却装置。

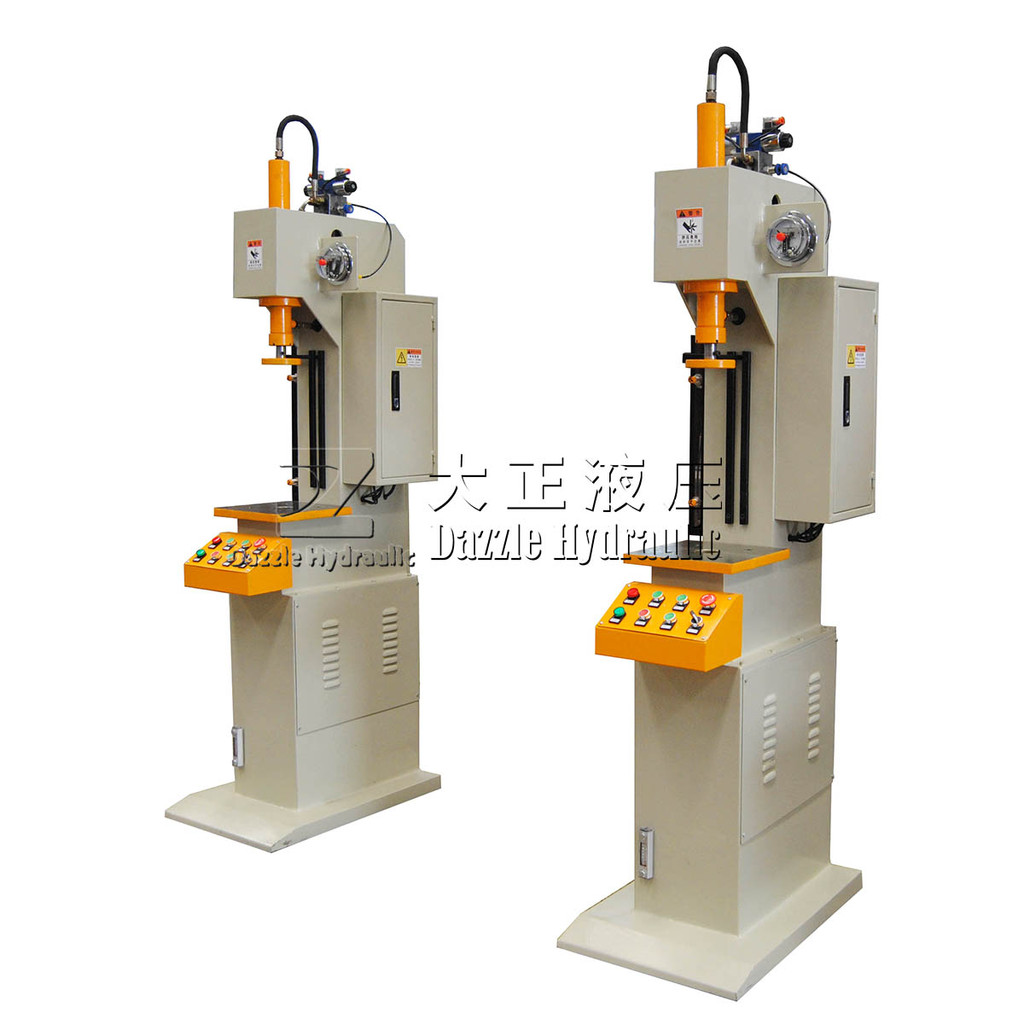

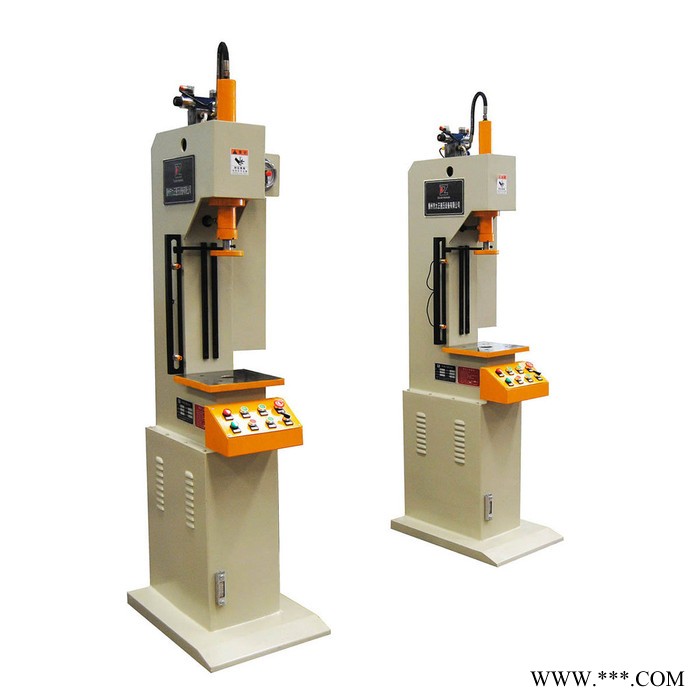

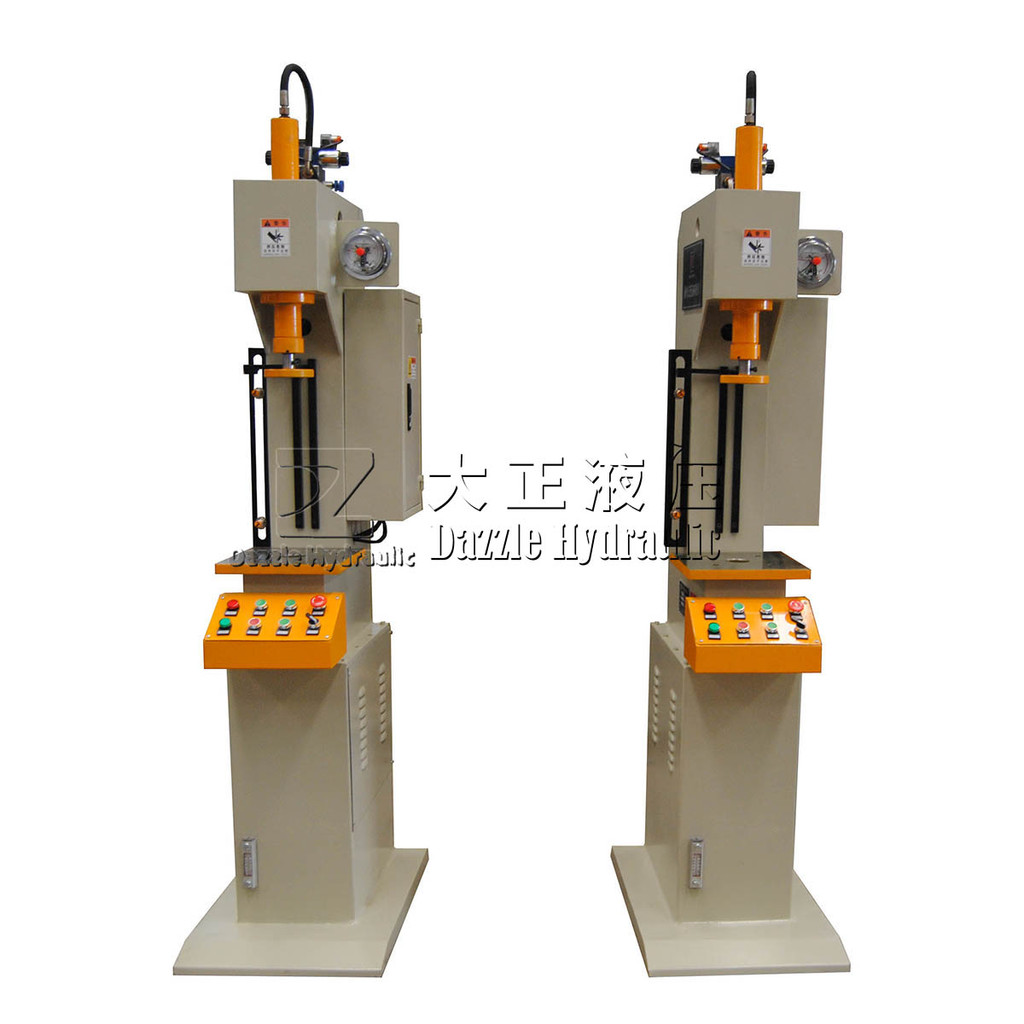

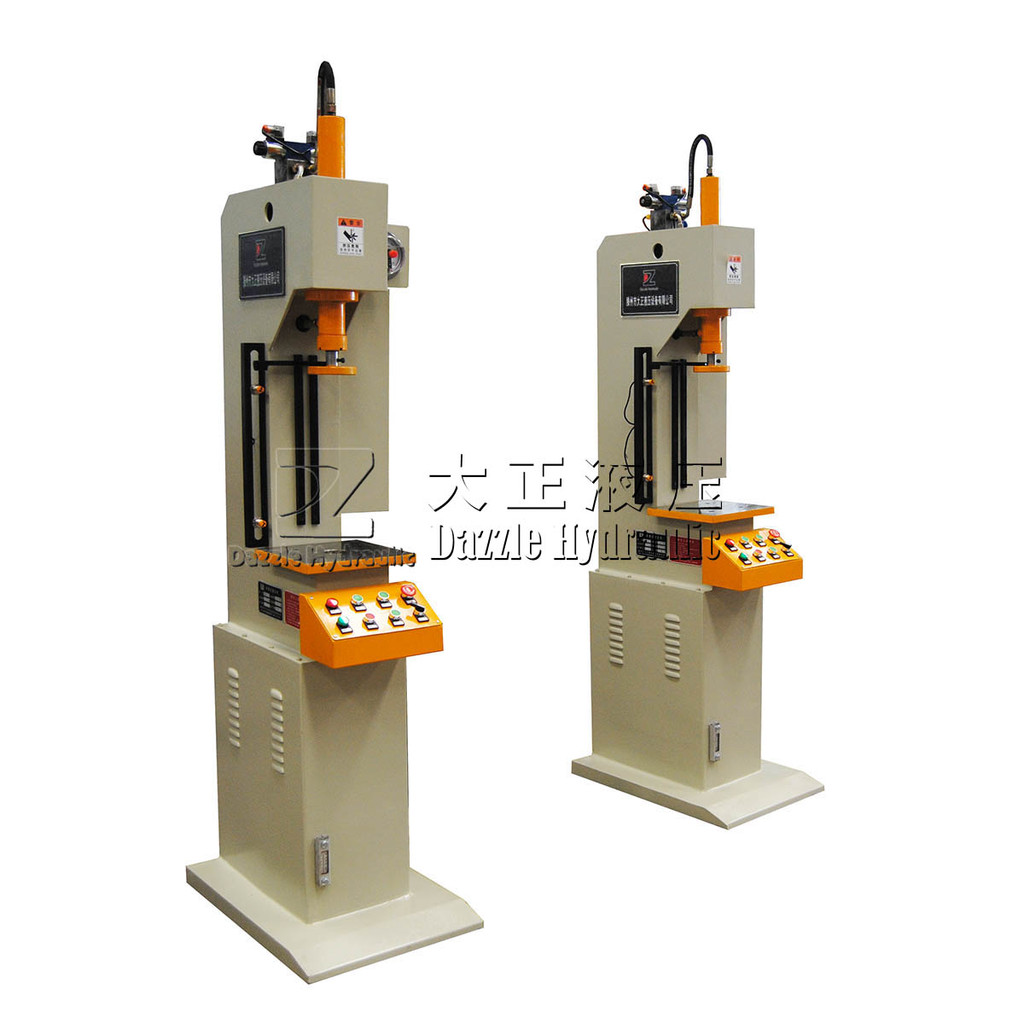

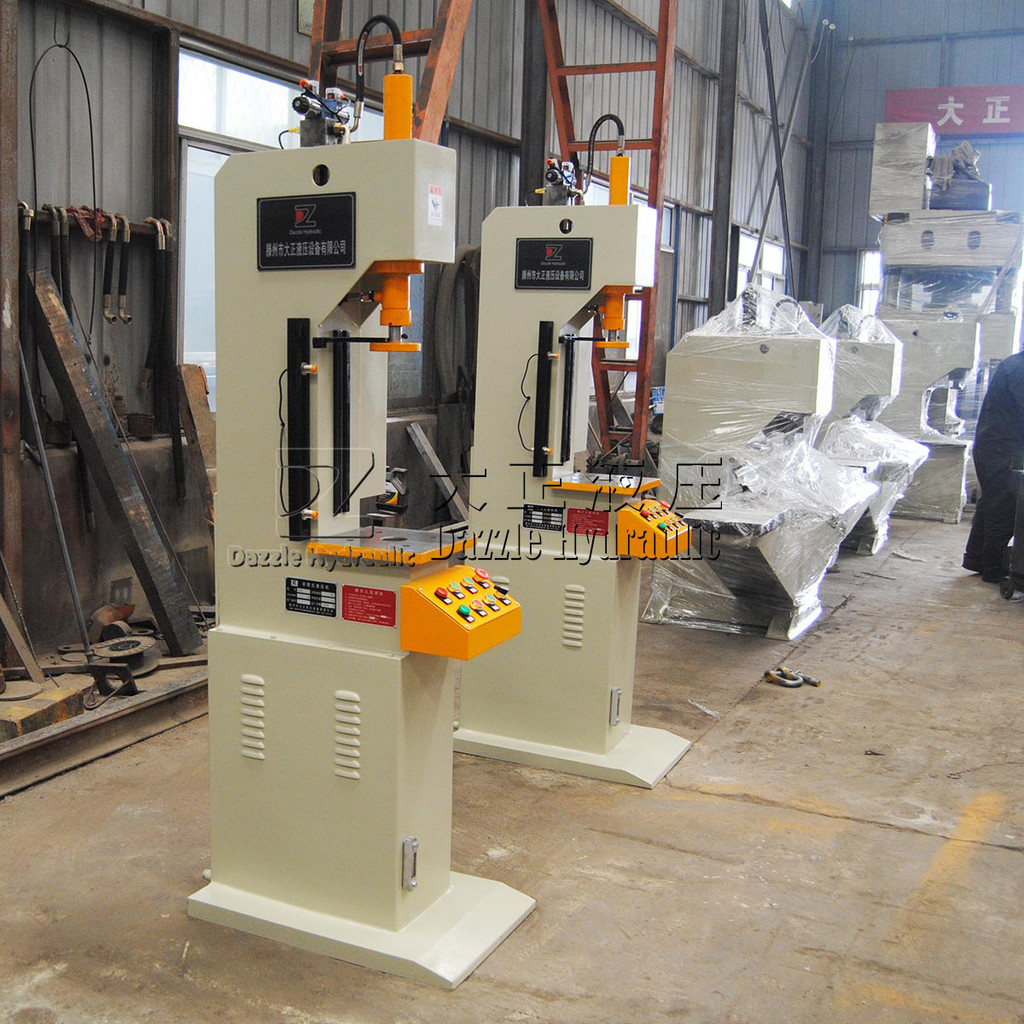

3 单柱液压机实拍
