赛思特气瓶外测法水压试验机双水套 SY-01气瓶内测法水压试验机

济南赛思特气瓶水压外测法水压试验机 双水套配置

气瓶检测线外测法水压试验机概述

本钢瓶检测用外测法水压试验机适用于各种高压气瓶做外测法水压试验，采用工控机对气瓶进行空瓶称重、注水、排气、满瓶称重、水压试验等整套操作试验。通过试验，可**测出气瓶的容积残余变形率，以保证气瓶的安全使用。产品依据G B/T9521《气瓶水压试验方法》设计、制造。适用于设计、制造公称工作压力为16－25M P a，公称容积为30－200L，满足压缩天然气钢瓶与不同类型、规格的钢质内衬环向缠绕气瓶定期检验。

钢瓶检测线用外测法水压试验机工作原理

气瓶外测法水压测试机主要用于对受试气瓶进行耐压试验同时获得受试瓶的容积残余变形率，采用计算机控制。其工作原理为：将受试瓶置于一个特制的水套内，采用高压泵对受试瓶进行增压，达设定压力后自动进入保压状态，对受试瓶进行耐压试验，与此同时，气瓶在试验压力下体积膨胀，把水套内的一部分水挤压到量杯中，这部分水量**是受试验瓶的容积变形量，通过水量采集系统传输至工控机中，气瓶卸压后，弹性变形消失，于是量杯中的水又返回至水套内，未返回的水量是受试瓶的容积残余变形量，通过水量采集系统传输至工控机，容积残余变形量与全变形量的百分比**是气瓶的容积残余变形率。

获取详细资料请咨询 18615639929 QQ 2622536687 赛思特王工

气瓶检测线用外测法水压试验机技术参数

 (1)测试压力：0-40MPa

 (2)测试范围：气瓶外径：φ219 - φ426mm气瓶长度：600 - 2000mm

 (3)工作气源压力：0.6-0.8MPa

 (4)工作气源流量：≥1m3/min

 (5)外接电源电压：220V /50Hz

 (6)控制采用：工控机+数据采集卡(美国NI)+控制软件

 (7)软件程序：基于labview程序开发环境自主开发

系统组成

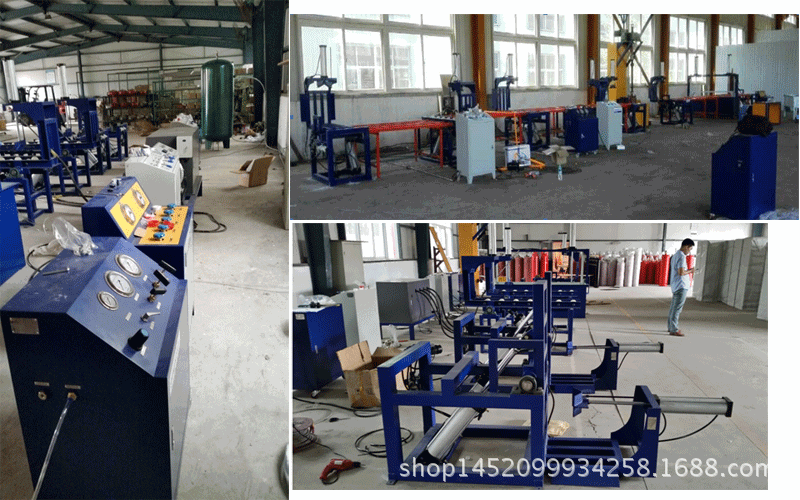

整个设备由四大部分组成，称重设备、工控机控制及动力源箱体与测试水套部分。气瓶送至称重区，吊称称空瓶重，数据传输至计算机。由工控机设定试验参数，传感器检测系统压力、重量，经过数据采集卡进入工控机，工控机操作控制整个测试过程，水套补水一排气，量杯管路补水排气一打压一保压一卸压一存储。

功能：

1、外测法试验可对气瓶进行水压试验的同时可以从气瓶外侧测量其容积残余变形率。

2、增压试验过程：

注水-增压-增压到20MPa保压60s--增压--增压到30mpa保压60s--自动泄压--实验结束

增压压力和保压时间按要求设置默认参数或输入设定，以适应不同型号和要求的气瓶测试。

气瓶外测采用气动液体方式增压，接液部分采用不锈钢材质；

多种不同型号的水套，满足多种测试规格的要求；

软件采用labview软件，记录相应的试验压力、膨胀量；

整个压力试验，工控机采集到了试验水位**水位**压力以及结束水位，通过上位机的计算**可以得到气瓶的全变形值、残余变形值和残余变形；计算机采集各个传感器数据，传感器能**显示出重量、压力和膨胀量；实现工控机控制功能，工控机设定好参数，试验开始，增压泵自动启动给气瓶增压，增压至设定压力，增压泵自动停止工作，压力及全变形量值在主机中自动生成并显示，保压至标准设定时间，高压卸压阀自动卸压（卸荷前可设定多梯次增压保压试验，标准设置为：），自动显示残余变形量，自动计算残余变形率并显示、自动保存存贮试验结果、并可任意打印试验报表；打印内容包括实验项目、工作压力，测试时间，气瓶出厂编号、型号、测试编号和检验员等

系统自动保存水压试验时间段中所有压力、变形量数据以及变形一时间曲线、压力一时间曲线、变形一压力曲线。所有试验中的历史数据均可回查。

压力试验台上设有手动操作按钮，计算机控制出现故障，可以手动测试。设备出现紧急停机，能够手动泄除试样及设备内部压力

试验装置设计**工作压力为40Mpa，实际试验压力控制精度不低于10 Psi、实际水位测量精度不低于0. 4设备主要测试其气瓶在耐压下的残变与形变，是检测机构必备的检测设备。
