电源 | 220V |
---|---|
类型 | 便携式安全仪器 |
品牌 | 赛思特 |
型号 | 气瓶外测法水压试验机 |
加工定制 | 是 |

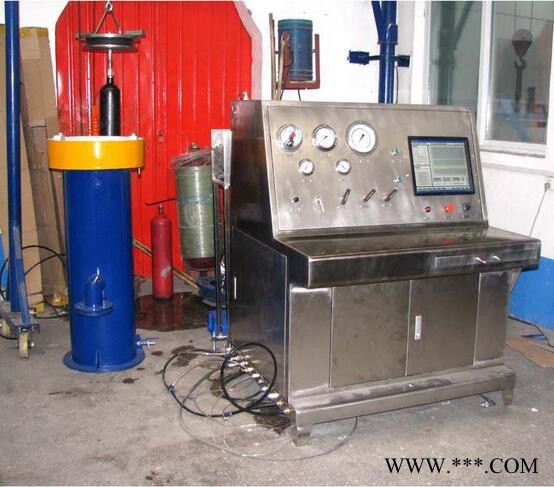

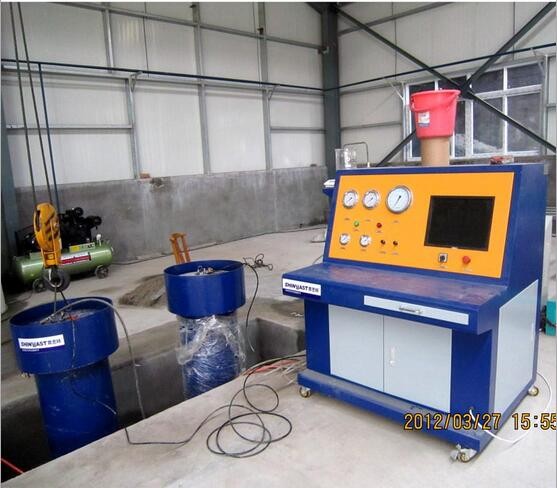

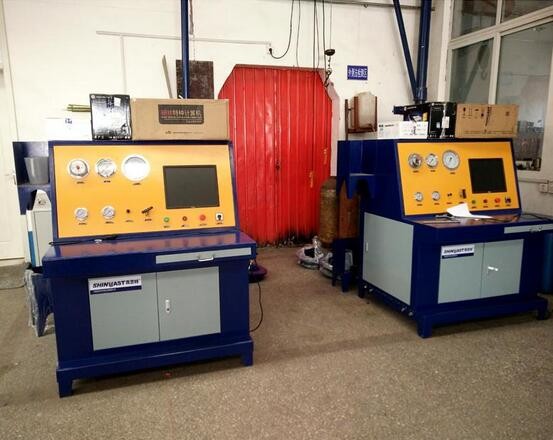

钢瓶缠绕瓶呼吸气瓶车载气瓶外测法水压试验机、气瓶外测法水压测试机,其设计、制造依据为标准GB/T9251-1997《气瓶水压试验方法》及美国DOT标准(参考),能够对不同规格的气瓶进行外测法水压试验,具有以下突出性能:
★ 采用称重法自动读取空瓶重量、瓶加水重量,自动计算容积;
★ 采用流量计控制,自动加水;
★ 水套部分采用气缸自动压紧密封,测试瓶瓶口采用我公司---内涨式高压自密封快速瓶口接头密封;
★ 采用计算机自动控制气瓶水压试验;
★ 自动采集水量(变形值)、压力、时间数据组并保存;
★ 在试验过程中,动态显示时间/水量曲线、时间/压力曲线、水量/压力曲线;
★ 自动计算测试气瓶残余变形率及判定试验结果,并将所有试验数据自动保存;
★ 自动生成水压试验报告(EXCEL格式);
★ 试验数据保存,可随时根据相关气瓶数据(如试验日期、瓶号、批号等)查询试验过程、结果,重新生成试验报告等。
主要技术参数:
1、适应气瓶范围:
1.1 气瓶直径: ?219~?425mm
1.2 气瓶长度: 650~2000mm
2、工作介质 水
3、设计压力50MPa
4、测试压力 0~45MPa(具体参数根据双方合同规定)
5、测试效率 15~20只/小时(1台主机,两个水套,以80L气瓶为例)
6、试验压力控制精度≤0.06MPa
7、水量测量精度≤0.1g
8、气源压力 0.6 MPa 耗气量≈1.5 m3/min
9、电源电压AC220V
结构及配置:
1 气瓶夹持翻转机 2台 1工位 ;
2 气瓶自动灌水装置 1套 注水快速接头1套,可以设定灌水量;
3 气瓶称重装置 1套 有线吊秤,数据可直接供主机采集;
4 气瓶外测法水压测试机 1台:
4.1 测试控制系统 1套 研华工控机、液晶显示器、鼠标、键盘,采集卡、通讯模块、通讯电缆系统软件
4.2 气驱液泵 1套
4.3 压力传感器 1只
4.4 高压球阀 1套
4.5 中压球阀 5套
4.6 台湾产电磁阀 5只 ,
4.7 钢制水套 2套 ,
4.8 水套盖 2个,
4.9 主机柜 1套,
4.10 电子天平 1套JJ500,
4.11 液压管阀系统 1
4.12 气控系统 1套
4.13 电控系统 1套
5 气瓶悬挂吊装装置 1套 含支架、导轨、环链电动葫芦;
6 气瓶倒水机 1台
