| 主机尺寸 | 830×750×2000mm |
|---|---|
| 压缩空间 | 700mm |
| 压盘尺寸 | φ100 mm |
| 测量范围 | 0.4-100（kN） |
| 产地 | 济南 |
| 电压 | 220V |
| 调速范围 | 0.001-500（mm/min） |
| 精度 | ±0.5% |
| 类型 | 电子万能试验机 |
| 适用对象 | 电线电缆 |
| 最大负荷 | 100（kN） |
| 执行质量标准 | 国标 |
| 贸易属性 | 促销 |
| 分类 | 万能试验机 |
| 发货期限 | 3天 |
| 品牌 | 中仪 |
| 型号 | WDW-100 |
| 加工定制 | 是 |
| 拉伸空间 | 700（mm） |

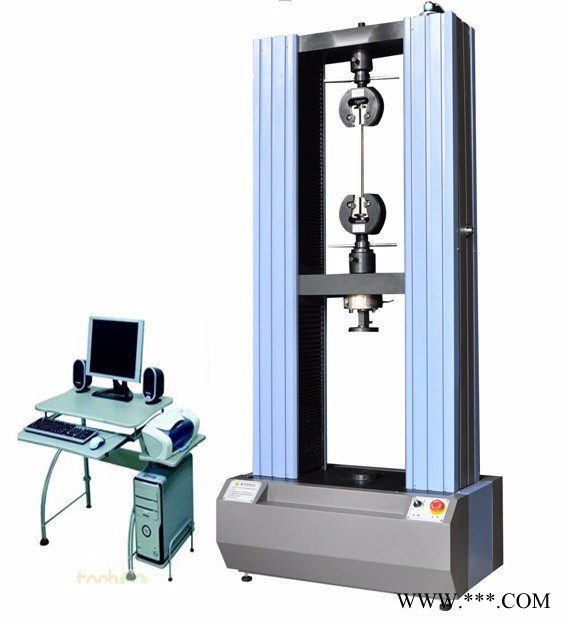

WDW-100微机控制电子万能拉力试验机 拉力机
WDW-100微机控制电子万能拉力试验机 拉力机产品介绍WDW-100微机控制电子万能试验机是专门针对高等院校、科研院所而设计的新一代微机控制电子万能试验机。计算机系统通过全数字控制器，经调速系统控制伺服电机转动，经减速系统减速后通过精密滚珠丝杠副带动移动横梁上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制品的力学性能试验方面，具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。
WDW-100微机控制电子万能拉力试验机 拉力机主要技术指标1.最大试验力：100kN
2.试验力测量范围：0.4%--100%（400 N-100000N）
3.试验力示值精度：优于示值±0.5%
4.试验力分辨力：1/300000(全程不分档或等效6档)
5.横梁位移测量精度：分辨率高于0.0025mm
6.变形测量精度：±0.5%（在0.2—10mm范围内）
7.试验速度范围：0.001—500mm/min,无级调速
8.速度控制精度：±1%(0.01~10mm/min);±0.5%(10~500mm/min)
9.恒力、恒变形、恒位移控制范围: 0.2%-100%FS
10．恒力、恒变形、恒位移控制精度:
设定值<10%FS时,设定值的±1.0%以内
设定值≥10%FS时,设定值的±0.1%以内
11.变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内
速率≥0.05%FS时为±0.5%设定值内
12.试验空间：A：拉伸空间:700mm B：压缩空间:700mm C:有效宽度：400mm
13．夹具形式:楔形夹具体
平钳口0-7mm, 圆钳口?4-?9mm，
14.压盘尺寸：φ100 mm
15.整机电源：单相220V±10%,50Hz，功率：2 kW
16.工作环境：室温—35℃,相对湿度不超过80%
17.主机尺寸：830×750×2000mm
18.重量：720kg
WDW-100微机控制电子万能拉力试验机 拉力机主要功能及特点1主机
1.1主机采用高钢度门式框架结构，强度高、变形小；
1.2采用进口高精度滚珠丝杠，传动高效平稳；
1.3传动部分采用圆弧齿同步带传动，传动过程中双向无间隙；
1.4采用交流伺服电机及驱动系统，确保传动平稳，力矩稳定，具有过流、过压、过载等保护装置，调速比可大1:100000；
1.5夹具经特殊设计，夹持牢固，操作方便，无钳口滑移现象；
1.6特殊工艺保证试验机同轴度，很好的消除了不规则试样对传感器的影响。
2控制系统
1、实现了试验力、试样变形、横梁位移和试验进程的四种闭环控制；
2、数据采集系统由4路高精准24位A/D转换通道组成。最高分辨率达1/300000，全程不分档；
3、选用BB、AD、Xilinx等原装名牌集成器件，全数字化设计；
4、符合PCI总线标准，微机自动识别和安装，做到“即插即测”；
5、电子测量系统无电位器等模拟元件，保证互换性，方便维修更换。
WDW-100微机控制电子万能拉力试验机 拉力机系统基本配置1、试验机主机 (门式框架结构)
1.1交流伺服电机及伺服驱动器（台湾东元）
1.2高精度负荷传感器(轮辐式济南硕通)
1.3进口精密滚珠丝杠副（韩国太敬）
1.4减速系统（圆弧齿同步带传动）
2、STC300双通道程控放大器 分辨力1/300000
3、SMARTTEST专用控制软件
5、光电编码器（2000线）
6、全套附具包括：拉伸，压缩附具
7、联想品牌计算机
8、惠普A4喷墨打印机
9、技术资料：使用说明书、软件使用手册、合格证、装箱单
WDW-100微机控制电子万能拉力试验机 拉力机
| 产品型号 | WDW-0.5/1 | WDW-2/5 | WDW-10/50 | WDW-100 | WDW-200/300 | WDW-500 | ||
| 最大试验力 | 500N/1000N | 2KN/5KN | 10KN/50KN | 100KN | 200KN/300KN | 500KN | ||
| 试验力 测量范围 | 最大试验力的2%--100%（可选择0.4%--100%） | |||||||
| 试验力分辨力 | 1/300000(全程不分档或等效6档) | |||||||
| 试验力 示值精度 | 优于示值±1%（±0.5%为特殊选择） | |||||||
| 横梁位移测量 | 分辨率高于0.002mm | |||||||
| 变形测量精度 | 在引伸计满量程的2%-100%范围内，优于±1% | |||||||
| 试验速度范围 | ≤100KN 0.01—500mm/min,无级调速 ≥200KN 0.01-300mm/min | |||||||
| 速度控制精度 | ±1%(0.01~10mm/min); ±0.5%(10~500mm/min) | |||||||
| 恒力、恒变形 恒位移控制范围 | 设定值<10%FS时,设定值的±1.0%以内 设定值≥10%FS时,设定值的±0.1%以内 | |||||||
| 变形速率 控制精度 | 速率<0.05%FS时为±2.0%设定值内 速率≥0.05%FS时为±0.5%设定值内 | |||||||
| 夹具 | 形式 | 楔形夹具体 | ||||||
| 平钳口 | 0-7mm | 0-14mm | 0-20mm | |||||
| 圆钳口 | φ4-φ9mm | φ4-φ14mm | φ9-φ26mm | φ9-φ32mm | ||||
| 最大拉伸空间 | 600mm | |||||||
| 最大压缩空间 | 700mm | |||||||
| 有效试验宽度 | 400mm | 570mm | ||||||
| 整机电源 | 单相,220V±10%,50Hz | 三相,380V±10%,50Hz | ||||||
| 工作环境 | 室温—35℃,相对湿度不超过80% | |||||||
| 主机尺寸 | 760×500×1750mm | 830×550×2000mm | 1130×650×2650mm | |||||
| 重量 | 400kg | 500 kg | 1500 kg | |||||
质保期自验收合格起一年，终生维护，一年内全免费服务，新机免费上门安装调试，免费培训操作人员。
1、所提供试验设备均符合现行国标或行业标准，保证试验设备的技术先进性，可靠性。
2、所需零部件及配件常年供应。
3、产品常年技术支持，产品维修保养24小时内提供解决方案，如需现场解决48小时内到达。
4、软件终生免费升级。
