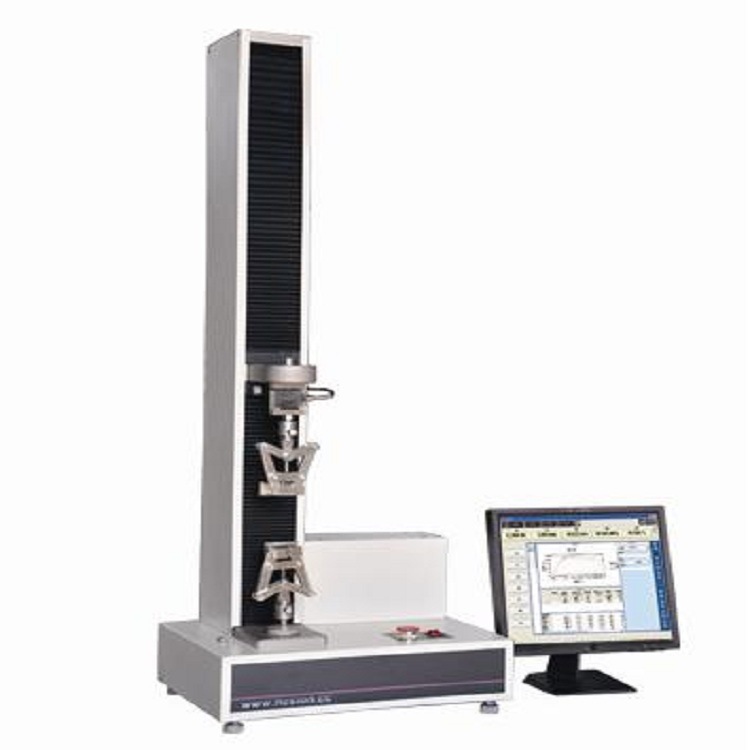

TDW系列单臂式微机控制弹簧试验机

TDW系列微机控制弹簧试验机（单臂式）

★主要用途：

TDW（单臂式）系列微机控制弹簧试验机主要适用于精密螺旋弹簧、碟型弹簧等各种弹簧的强度性能检测，广泛应用于弹簧制造企业，低压电器厂，动力机械厂，大专院校及科研单位。

★性能特点：

1主机

1.1该机采用门式双空间结构；上拉、下压。

1.2调速系统采用交流伺服电机和减速机，性能稳定可靠，具有过流、过压、过载等保护装置。调速范围可达0.01～500mm/min。

1.3传动部分采用圆弧同步齿形带，精密丝杠副传动，传动平稳，噪音低，传动效率高。

2控制系统、操作软件及数据处理系统

2.1本软件由动态通迅，速度控制，参数输入，数据处理，结果观察，记录查询，图表显示，图表打印，数据保存等功能模块组成。

2.2试验方式多样化，可以设置弹簧的试验力，检测弹簧的剩余高度或变形量；也可以设置弹簧的剩余高度，检测试验力，克服了弹簧回弹应力对试验数据的影响，使整个试验过程自动化。

a)设定试验力P，检测弹簧的变形量F。
b)设定变形量F，检测弹簧的试验力P。
c)设定试验力P，检测弹簧的剩余高度H（或拉伸弹簧的拉伸长度）；
d)设定弹簧的剩余高度H（或拉伸弹簧的拉伸长度），检测弹簧的试验力P；可以对弹簧

设定预压缩高度进行预压缩，预压缩次数可以随意设定。
e)**可以设置十个检测点（可以设定进回程检测）。
f)弹簧变形量的检测以工作压盘接触弹簧为准，此时试验力应有反应，试验力（即初始力）

的大小任意设定。
g)由传感器引起的变形量可以补偿。即传感器和整机刚度引起的变形量不影响位移的精度。
⑸具有过载自动停机功能；
⑹中横梁的位置显示数，在更改以前可**记忆；

★技术参数

注：以上为标准配置，可根据客户要求特殊定做。
