类型 | 往复式摩擦磨损试验机 |
---|---|
测量范围 | 16KN |
产地 | 山东济南 |
电源电压 | 380V |
调速范围 | 50次/min |
负荷 | 摩擦力10-5000N |
精度 | ±0.5% |
类别 | 往复摩擦磨损试验机 |
适用对象 | 塑料拖链连接件、复合树脂及滑套、活塞坏等 |
执行质量标准 | 国标 |
分类 | 试验机 |
发货期限 | 面议 |
品牌 | 华兴 |
型号 | MWF-16 |
加工定制 | 是 |

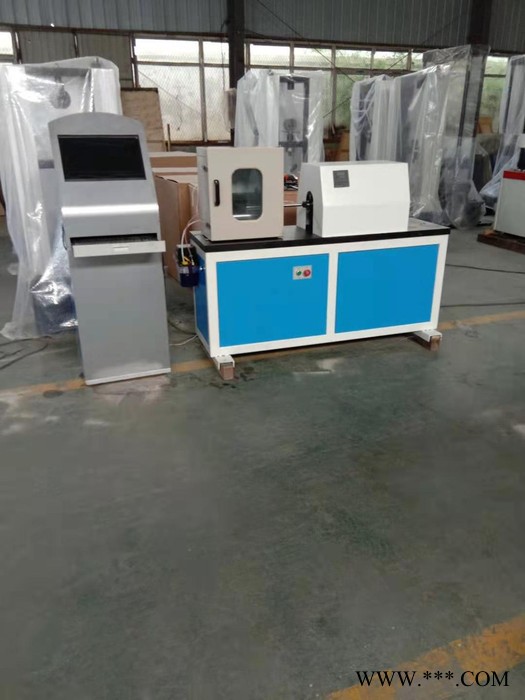

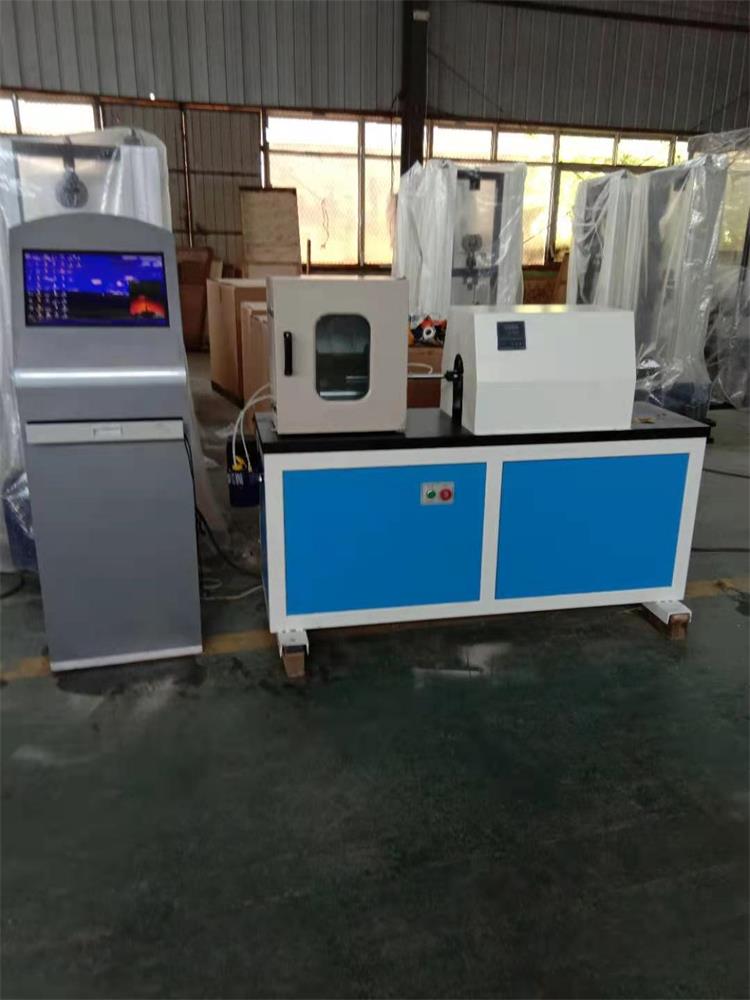

MWF-16微机控制往复式摩擦磨损试验机
一、设备简介
本试验机主要用于对金属、非金属、塑料拖链连接件及滑套等进行往复摩擦磨损实验,增加相应的附具后,本机还可对其他材料或部件进行往复摩擦磨损试验。
试验机主机由往复运动工作台、曲柄连杆机构、往复运动行程调整装置、试验力液压施加系统和摩擦力测量系统构成。调速电机通过减速机驱动曲柄连杆机构转动从而驱动往复运动工作台沿直线运动导轨作往复直线运动,试验力由液压作动器施加到相对静止的摩擦偶件上,试验力的大小由力传感器电子测量并可由操作者通过旋动试验力调整手柄来设定,另一摩擦偶件即钢制往复运动工作台由电机驱动作往复直线运动,从而产生摩擦力,并可计算出:摩擦系数=摩擦力/试验力。
该试验机可由操作者设定试验时间或时间次数并自动停车。往复一个周期为一次,试验速度即单位时间内往复运动的次数,亦可调整及设定**为167次/分,往复运动行程可由曲柄处调整**为±220mm。
二、主要技术指标
1、往复试验行程:200mm
2、试验力施加范围:1.5~16kN
3、摩擦力测量范围:0.05~5kN
4、试验力和摩擦力的精度:1%
5**往复速度:167次/分
6、温控范围:室温~100℃;控制精度±1℃;温度波动度±10℃;可设定温度,能实现温控表控制温度并显示温度,计算机显示温度。
7、摩擦副:往复特定环轴摩擦副(需方试件)一套,对偶摩擦副采用镀铬棒;
8、试样大小:宽度9.7mm左右 (宽度是往复方向上产品间距); 直径60mm圆弧上截取10mm左右的长度;(可根据用户试件定制摩擦副)
9、工装夹具:往复环轴夹持工装(根据用户试样尺寸形状配置对偶摩擦副);
10、配置润滑系统及工装;

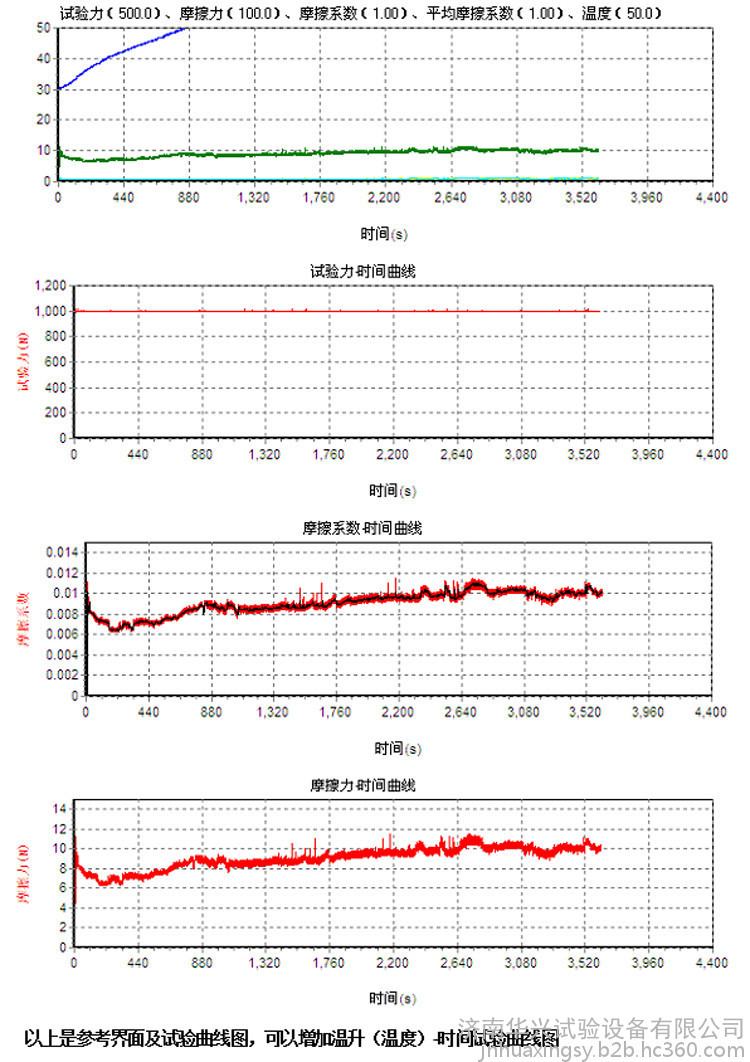

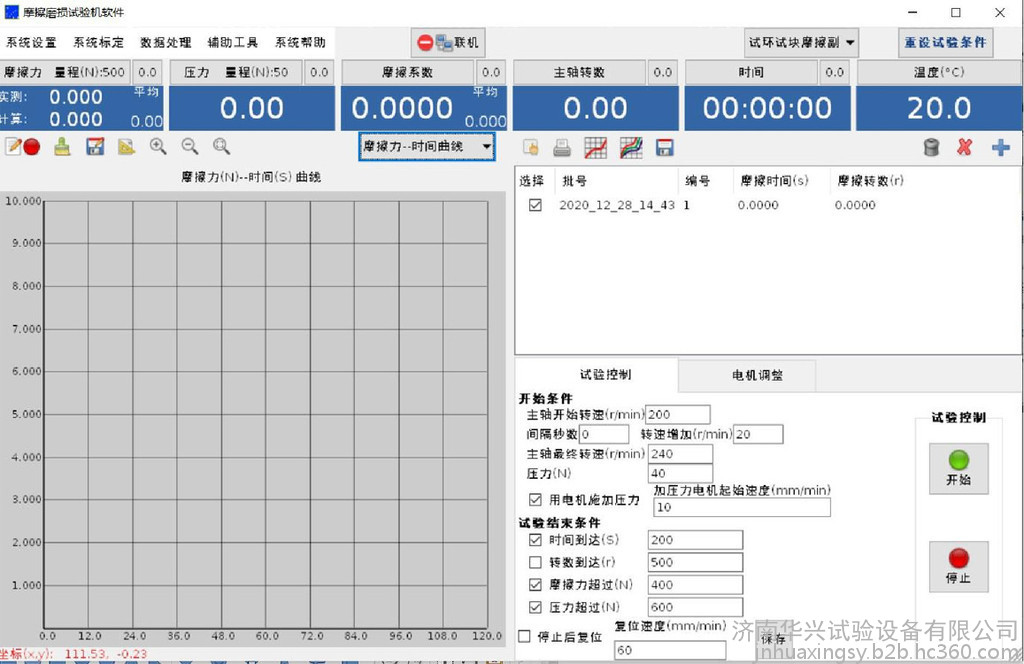

11、计算机实时控制处理并绘制曲线,且可绘制相应参数曲线存盘并打印输出;
12、电源:380/220V,50Hz
