| 测量范围 | 100KN |
|---|---|
| 电源电压 | 220V |
| 精度 | 0.5级 |
| 类别 | 材料试验机 |
| 适用对象 | 建筑工程 |
| 执行质量标准 | 国标 |
| 贸易属性 | 库存 |
| 分类 | 试验机 |
| 发货期限 | 7天 |
| 品牌 | 品德 |
| 加工定制 | 是 |
| 拉伸空间 | ＞750㎜（支持定制） |
产品简介：

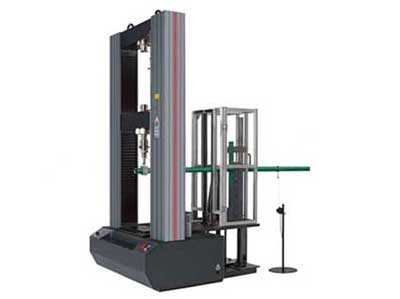

??本公司生产的WDW-100J微机控制脚手架扣件试验机，主要适用于建筑工程中，对外径为 Φ48.3mm的钢管脚手架用直角扣件、旋转扣件、对接扣件及底座进行抗滑、抗破坏、扭转刚度、抗拉、抗压的所有力学性能的检测。精密的自动控制和数据采集系统，实现了数据采集和控制过程的全数字化调整。可完成最大承载拉力、抗拉强度、伸长变形、延伸率等技术指标的检测。以上检测参数在试验结束后，由计算机根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可连接打印机进行打印输出。
依据标准：
??1）GB/T2611-2007《试验机通用技术要求》
??2）GB/T228-2010《金属材料室温拉伸试验方法》
??3）GB/T16491-2008《电子万能试验机》
??4）JJF1103-2003《万能试验机计算机数据采集系统评定》
??5）GB/T16825-1997《拉力试验机检验》
??6）GB15831-2006《钢管脚手架扣件》
??7）GB24910-2010《钢板冲压扣件》
??9）JJG139－2014《拉力压力和万能试验机》
技术参数
| 1 | 设备型号 | WDW-100J |
| 2 | 试验机精度等级 | 0.5级 |
| 3 | 最大试验力（双传感器） | 100KN5KN |
| 4 | 试验力测量范围 | 0.4KN-100KN0.02KN-5KN |
| 5 | 试验力示值相对误差 | 优于示值的±0.5% |
| 6 | 试验力分辨率 | 最大试验力的1/±500000 |
| 7 | 试验力最小读数 | 100KN的0.01KN5KN的0.001N |
| 8 | 变形测量范围 | 0.2%-99.99%FS |
| 9 | 变形示值相对误差 | 优于示值的±0.5% |
| 10 | 变形分辨率 | 最大变形量的1/±500000 |
| 11 | 位移示值相对误差 | 优于示值的±0.5% |
| 12 | 位移最小读数 | 0.001㎜ |
| 13 | 力控速率调节范围 | 0.002-5%FS/S |
| 14 | 力控速率相对误差 | 设定值的±0.5%以内 |
| 15 | 变形速率调节范围 | 0.002—5%FS/S |
| 16 | 变形控制速率相对误差 | 速率 < 0.05%FS时，为设定值的±2%以内； 速率≥0.05%FS时，为设定值的±0.5%以内 |
| 17 | 横梁速度调节范围 | 0.001—500mm/min；（区间内速度可任意设定） |
| 18 | 横梁速度相对误差 | 速率 < 0.001mm/min时，设定值的±1.0%以内； 速率≥0.001mm/min时，设定值的±0.2%以内 |
| 19 | 恒试验力力控制范围 | 0.2%--99.99%FS |
| 20 | 恒变形控制范围 | 0.2%--99.99%FS |
| 21 | 恒位移控制范围 | 0.2%--99.99%FS |
| 22 | 恒试验力力控制精度 | 设定值<10%FS时，为设定值的±0.5%以内； 设定值≥10%FS时，为设定值的±0.1%以内 |
| 23 | 恒变形控制精度 | |
| 24 | 恒位移控制精度 | |
| 25 | 有效拉伸空间 | ＞750㎜（支持定制） |
| 26 | 有效压缩空间 | ＞750㎜（支持定制） |
| 27 | 横梁移动空间 | ＞1000㎜（支持定制） |
| 28 | 有效试验宽度 | 450㎜（支持定制） |
| 29 | 直角扣件抗滑移系数测量装置 | 1、Δ1使用高精度光电编码器 2、Δ2使用电子采集器 |
| 30 | 直角扣件扭转刚度 | 1、力值测量使用5KN传感器 2、位移测量使用电子采集器 |
| 31 | 旋转扣件抗滑移系数测量装置 | 1、Δ1使用高精度光电编码器 2、Δ2使用电子采集器 |
| 32 | 保护装置（自动停机） | 过载,过压，过流，限位保护 |
| 33 | 主机外形尺寸 | 约860*680*2320mm |
| 34 | 电源 | 220V±10% 50HZ，2kW |
| 35 | 主机重量 | 约960KG |
| 36 | 适合国标 | GBT15831-2006钢管脚手架扣件 |
| 37 | 能够完成的试验项目 | 钢管脚手架扣件 对接扣件抗拉强度试验 直角扣件抗滑移试验 直角扣件抗破坏试验 直角扣件扭转刚度试验 旋转扣件抗滑移试验 旋转扣件抗破坏试验 底座抗压试验 |
| 38 | 可选试验项目 | 1、安全网力学辅具 |
| 39 | 试验标准选配 | 1、内置数百种GB、行业标准、国际标准 2、可按试验要求添加新试验方法 |
| 40 | 试验条件 | 1、环境温度:10度～35度,相对湿度≤80%； 2、周围无腐蚀性介质，无强磁场，无振动； 3、电源电压波动不应超过额定电压的10%，有可靠接地。 |
