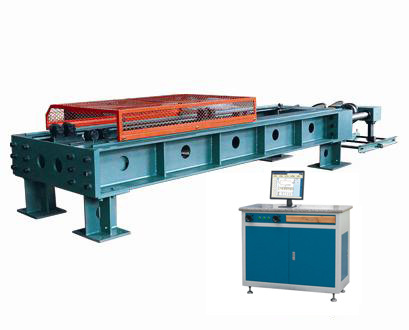

LEW系列微机屏显卧式拉力试验机

LEW系列微机屏显卧式拉力试验机

★ 主要用途：

LEW系列微机屏显卧式拉力试验机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，圆柱销插装试样，负荷传感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕控制并显示试验力及试验曲线，按试验方法的要求自动处理试验数据，本机为吊装带类、链类以及绳索类做产品逐个拉伸试验专用设备,用于吊装带类产品的逐个拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点。

★ 性能特点：

1 主机：

1.1 机架整体采用钢板焊接框架结构，通过前后夹头座、油缸及前横梁组成系统主结构；

1.2 后夹头座采用手动推动方式进行试验空间有级调整；

1.3主机外形在满足卧式试验设备技术要求的基础上进行设计，造型简洁明快、比例协调、色彩搭配合理，使试验设备的稳定性、安全性、美观性达到**统一。

2 油源系统（泵站）：

2.1 一套10l/min,30MPa恒压泵组：采用国内知名品牌电机，进口低噪声高压齿轮泵。

2.2 电机安装配有减振装置（选用减振垫），以减小振动和噪音；

2.3 油箱：全封闭标准油箱，容积80升，配油温计、油位计，精密压力过滤器，空气滤清器等并带有油温、液位、油阻保护与指示装置，根据油路的使用要求配相应高精度的滤油装置。

2.4 具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能；

2.5 管路系统：主油缸加载器、夹头作动器的液压管路采用高压软管连接。

3 控制系统：

3.1 双通道控制板全部采用数字化电路，结构一致，提高了各通道的互换性；

3.2 计算机屏幕完成集成的数据控制显示与试验曲线显示功能；

3.3 数据存储功能完善，可进行历史数据再现与图形显示；

★ 技术参数：

注：以上为标准配置，可根据客户要求特殊定做。
