测量范围 | 600KN |
---|---|
产地 | 山东 |
电源电压 | 380V |
调速范围 | 0.05-500mm/min |
负荷 | 600KN |
精度 | 1级或0.5级 |
类别 | 液压万能试验机 |
适用对象 | 金属材料 非金属材料 复合材料等 |
执行质量标准 | 国标 |
贸易属性 | 外贸+内贸 |
分类 | 液压万能试验机 |
发货期限 | 7天 |
品牌 | 方圆 |
加工定制 | 是 |
拉伸空间 | 650mm(可根据客户需要调节定制) |
一、液压万能试验机:

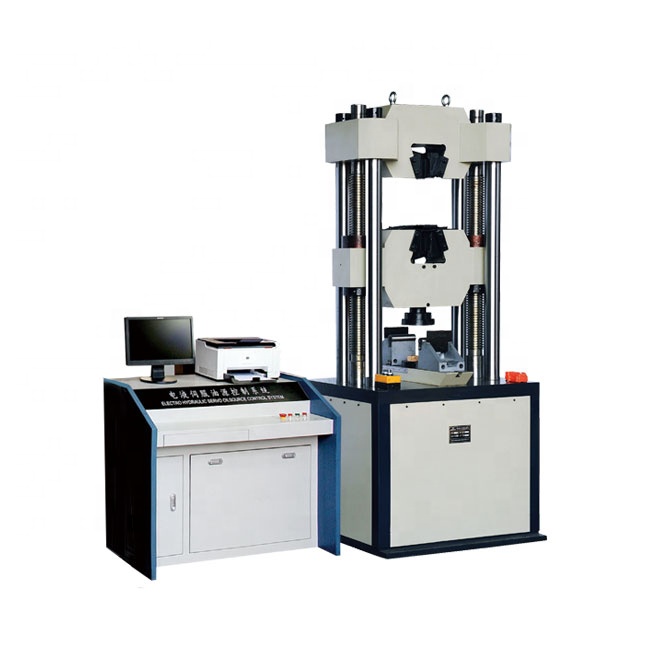

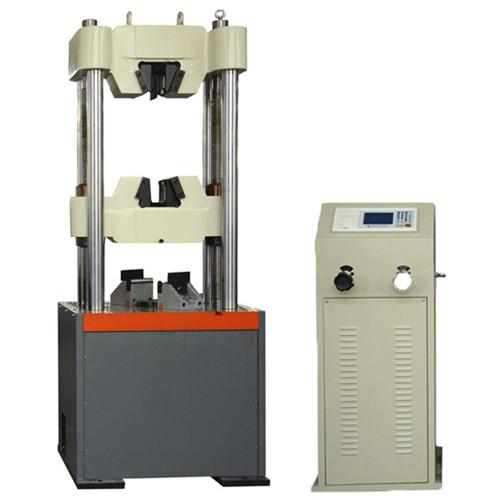

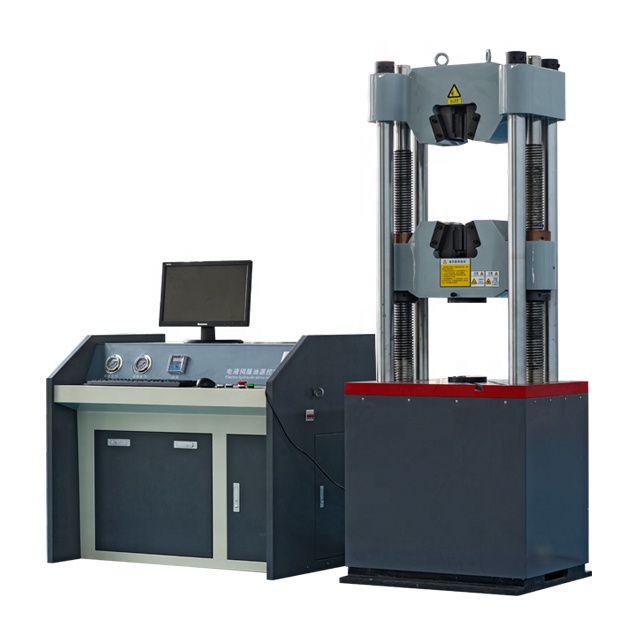

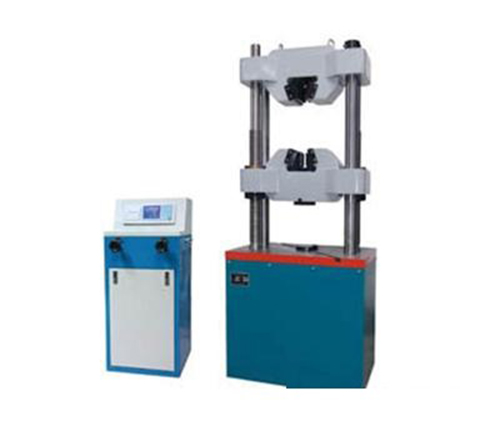

1.WE-600B/1000B数显式液压万能试验机采用手动控制、液压加载,电子测量、液晶显示、试验数据自动处理,试验结果打印,主要用于完成对金属材料和非金属材料的拉伸、压缩、弯曲等力学性能, 完全符合GB/T16826-2008《电液伺服万能试验机》及《金属材料 室温拉伸试验方法》GB/T228-2002标准要求;同时能满足: ISO、ASTM、JIS等标准中对材料的实验要求。可自动求取屈服力,抗拉强度等材料力学性能指标。增加附具后可完成:高强螺栓、链条、钢丝绳等材料的试验。
2.WE-600B/1000B数显式液压万能试验机主机采用双丝杠中横梁传动机构, 液压缸下置,安装试样方便,稳定性好,造型美观.
3. WE系列数显液压万能试验机是老式液压万能试验机的理想换代产品。
二、方案简述:
1.适用范围:用于金属材料的拉伸、压缩、弯曲试验;增加简单附件,可完成胶带、链条、环链、 钢丝绳、电焊条等材料的力学性能试验。
2.特点描述:度盘显示(电子测力,液晶显示,试验数据处理、打印存储功能)具有操作方便,数据直观。是公路工程、建材、机械等行业理想的实验设备。
三、WE-600B/1000B数显式液压万能试验机技术参数:
产品型号 | WE-100B | WE-300B | WE-600B | WE-1000B | ||
主机结构形式 | 双立柱双丝杠油缸下置式结构 | |||||
最大试验力 | 100 kN | 300 kN | 600 kN | 1000 kN | ||
试验机级别 | 1级 | |||||
试验力测量范围 | (2-100)% | |||||
试验力示值 | ≦示值的±1% | |||||
活塞最大移动速率 | 70(mm/min) | |||||
横梁调整速度 | 120(mm/min) | |||||
活塞最大行程 | 250mm | |||||
控制方式 | 手动加载 | |||||
有效拉伸空间 | 650mm | |||||
有效压缩空间 | 550mm | |||||
立柱间距 | 540mm | 540mm | 540 | 650mm | ||
夹紧方式 | 手动夹紧(可选配液压夹紧) | |||||
圆试样夹持直径 | φ6-φ26mm | φ6-φ26mm | φ13-φ40mm | φ13-φ40mm | ||
扁试样夹持厚度 | 0-15mm | 0-15mm | 0-15mm | 0-30mm | ||
扁试样夹持宽度 | 70mm | 70mm | 75mm | 75mm | ||
上下压盘尺寸 | φ160/204*204mm(选配) | |||||
弯曲支辊间距 | 600 mm | |||||
弯曲支辊宽度 | 140mm | |||||
安全保护装置 | 机械限位保护和软件过载保护 | |||||
主机外形尺寸(mm) | 810×560×2050 | 810×560×2050 | 830×580×2150 | 1060×660×2450 | ||
主机电源 | 0.55KW | 0.55KW | 0.55KW | 0.75KW | ||
油源控制柜外形尺寸(mm) | 580×550×1280 | 580×550×1280 | 580×550×1280 | 580×550×1280 | ||
控制柜电源 | 1.5 KW | 1.5 | 1.5 | 1.5 | ||
主机机重量 | 1500kg | 1800kg | 2100kg | 2800kg |
