内侧法水压试验机

产品介绍

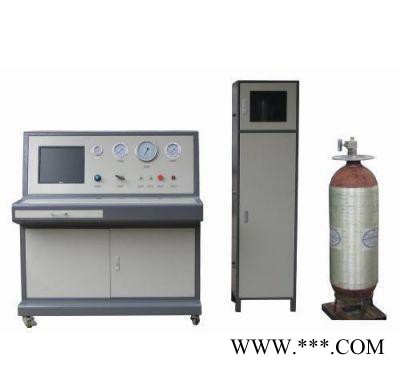

  内侧法水压试验机

  内侧法试验是对气瓶进行水压试验的同时从气瓶内侧测量其容积残余变形率的一种方法。即通过测定在试验压力下进入气瓶的水量和卸压后由瓶内排出的水量，计算出气瓶在水压试验时的容积全变形和容积的残余变形值。

内侧法具有如下特点：
（1）采用内侧法试验，其试验装置安装与操作较为简单。在试验过程中，若气瓶有泄漏，则较易被发现。
（2）在理想状态下，气瓶承受内压发生塑性变形首先是从内壁开始的。在弹性阶段卸压，瓶壁的**残余应发生在内壁表面上，因此若忽略加压介质及瓶内便面变化情况的内侧法应比外测法具有更高的灵敏度。内侧法的测试过程更接近于气瓶壳体变化的实际过程。
设计依据

    本装置对各种高压气瓶做内测法水压试验，采用计算机控制对气瓶进行气瓶注水、水压试验等整套操作试验，通过试验，可**测出气瓶的容积变形量，以保证气瓶的安全使用。产品依据GB/T9251-2011《气瓶水压试验方法》设计、制造。适用于设计、制造公称工作压力为16 - 25MPa，公称容积为30 - 120L，满足压缩天然气钢瓶与不同类型、规格的钢质内衬环向缠绕气瓶定期检验。

操作过程

     气瓶内测法水压测试机主要用于对受试气瓶进行耐压试验同时获得受试瓶的容积变形量，采用计算机控制。其工作原理为：采用高压泵对受试瓶进行增压，注入水量称重计量，达设定压力后自动进入保压状态，对受试瓶进行耐压试验，与此同时，气瓶在试验压力下体形膨胀，注入的水在压力试验完毕后返回量杯，未返回量杯这部分水量**是受试验瓶的容积变形量，通过水量采集系统传输至计算机中，计算机自动计算出气瓶的容积变形量
