方圆WAL-1000圆环链抗拉试验机 卧式拉力试验机 卧式抗拉机厂家

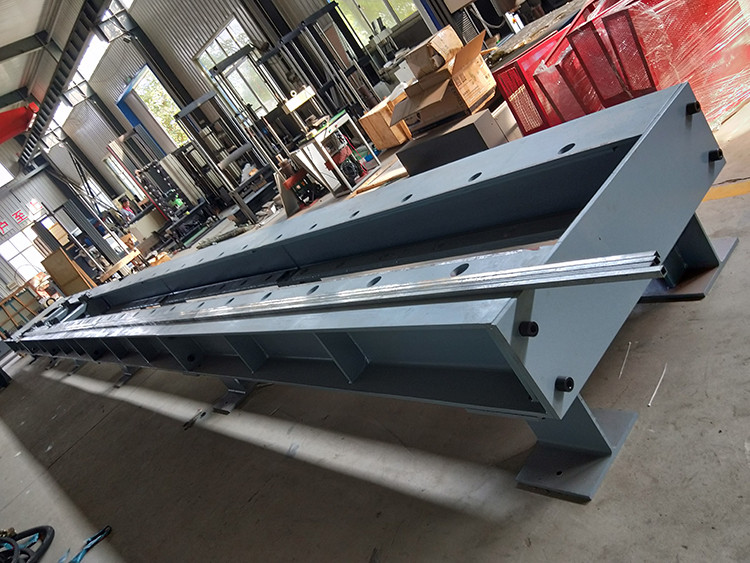

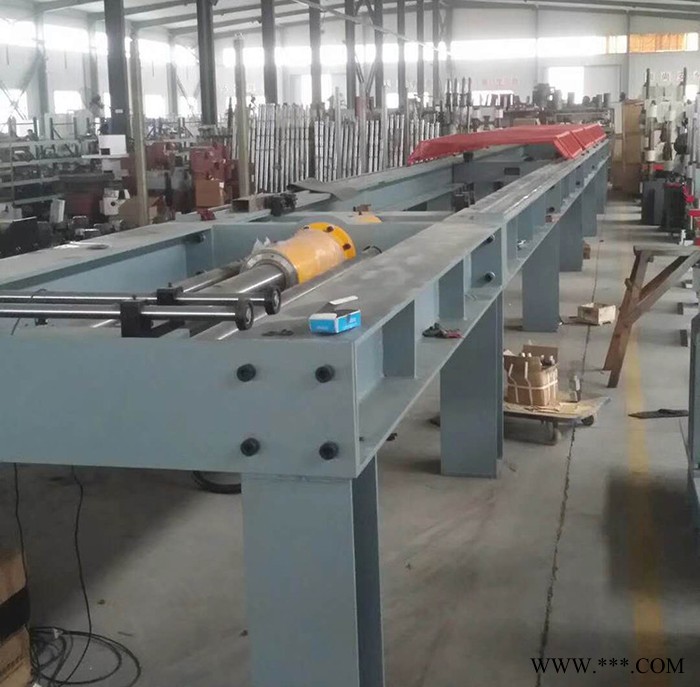

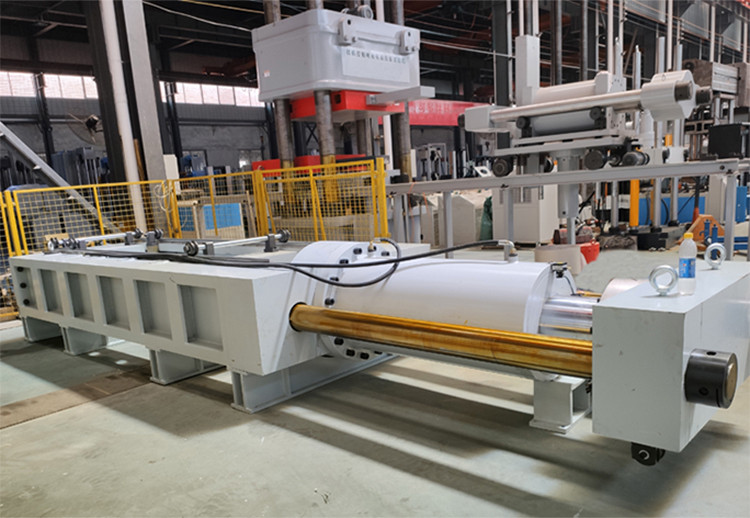

济南方圆生产的100吨/1000KN微机控制电液伺服卧式拉力试验机为卧式框架结构，主机组成单元：框架结构组件、固定夹头组件、移动夹头组件、油缸活塞套件、安全架、传感器等。活塞具有快进、快退功能。集成的中央控制台操作完成试样的试验，试验机安装有安全限位装置，保证设备的安全使用。如您有需求或任何想要咨询的问题，欢迎您随时致电我司， 24小时热线:0531-83157169，我们将有专业的技术人员竭诚为您服务。

一、产品介绍：

本产品属于WAl系列微机控制电液伺服卧式拉力试验机，还可分为WAl-600、WAl1000、WAl2000、WAl3000几个型号是对试件长度为500~3100mm，负荷力值在600-3000KN的工业链条、缆绳、纲丝等试件进行加载的试验设备。负荷测量采用应变传感式集成电路数字化测量装置。能可靠的扩展十倍的测量范围。卧式拉力试验机采用定负荷控制装置，使连续调速加载系统与负荷测量装置形成闭环，使负荷在无人调整的情况下自动保持予置值。并装有数字计时器，对加载时间进行计时。WAl系列微机控制电液伺服卧式拉力试验机还可配置测量范围0~3000mm的各类测长装置，供用户选用，既可做为链条预拉和测长的两用试验机。

二、主要功能：

1、可根据GB、ISO、ASTM、JIS等多种标准进行试验和数琚处理。

2、本产品可广泛应用于航空航天、石油化工、汽车零配件、工程塑料、电线、电缆、塑料橡胶、纺织、陶瓷、建材、金属材料、高分子材料的分析检测。

3、可测定材料的拉伸强度、断裂伸长率、弹性模量、应力、应变等多种参数。(根据用户具体要求确定做哪种试验)

4、力值宽扩：配高精度传感器，测试范围宽扩。

5、变形测量：配美国精密长位移数字大变形测量装置，使测量伸长率准确。(标明伸长率范围)

6、曲线方式：拉伸：力—伸长、应力-应变；力-时间、伸长-时间、应变-时间。

7、曲线对比：同组试验的曲线可以多种颜色迭加对比。

8、局部放大试验：曲线上的任意段可进行区域放大分析。

9、数据分析：在曲线图上的试验数据可随意选取分析。

10、报告选择：可按用户需求选择不同的报告格式，可用EXCEl或Word。直接查看报告或取部分打印

11、试样选定：一组试样结果可选定有效试验，并可连续测试

12、自动存储：试验条件、测试结果、测试曲线和数据可自动存储，随时调用。

13、断裂停车：试样拉断瞬间能停车或返回初始位置。

14、控制功能：具有恒速控制方式。

15、可选择不同的力值单位(N、kgf、gf)

16、自动校准：对负荷、伸长可用电标定值自动标定。

17、清零：可对负荷、变形、位移测量随时进行手动或自动清零。

18、工作缸-塞采用间隙密封，摩擦力小。

19、油泵噪声小，性能稳定。

20、比例伺服阀，动作响应快。

21、实现恒试验力、恒变形、恒位移、匀应力速率、匀应变速率自动控制。

22、噪声：主机噪声低于65db。

三、主要参数：

1、名称：    微机控制电液伺服卧式拉力试验机

2、型号：    WAl-600、WAl1000、WAl2000、WAl3000

3**试验力（kN）：    600、1000、2000、3000

4、试验力测量范围：     （4～100）%FS

5、试验力测量精度：    ±1%

6、位移示值误差：    ±1%

7、应力控制速度：    1-45Mpa/s

8、恒应力控制精度：   ±1%

9、拉伸距离（不含活塞行程）：  0--10000mm,可根据用户要**制做。

10、油缸行程：   500mm（可根据用户要求制做）

11、试样夹紧方式： 标配为插销方式，也可根据需要采用液压夹紧

12、试验机有效空间： 宽度750mm,可根据用户要**制做。

13、控制试验方式： 微机伺服自动控制，也可手阀控制

14、拉伸空间调节方式和间隔： 手推拉式或电动式调节；调节间距500mm;

15、移动横梁固定方式： 手动插销固定或液压自动插销固定

16、电机功率：5.5KW、3ф 380V

17、外型尺寸：3000×4000×5000mm

18、整机重量：5.6t

友情提示：

该系列产品可按照用户的实际需要（满载荷、试件长度等）量身制作。
