| 类型 | 弹簧扭转试验机 |
|---|---|
| 测量范围 | 50-100000（N.m） |
| 显示分辨率 | 0.1（°） |
| 行程 | 500（mm） |
| 电源 | AC220V±10％ 50Hz |
| 试件尺寸 | 600×500×400（mm） |
| 外形尺寸 | 600×500×400（mm） |
| 适用范围 | 扭簧检测国标要求制造的新型检测设备 |
| 加工定制 | 是 |
| 重量 | 60kg |
| 最大试验扭矩 | 500-10000N﹒mm |
| 最小读数值 | 0.05-10N﹒mm |
| 品牌 | 中仪 |
| 型号 | TNS-S |

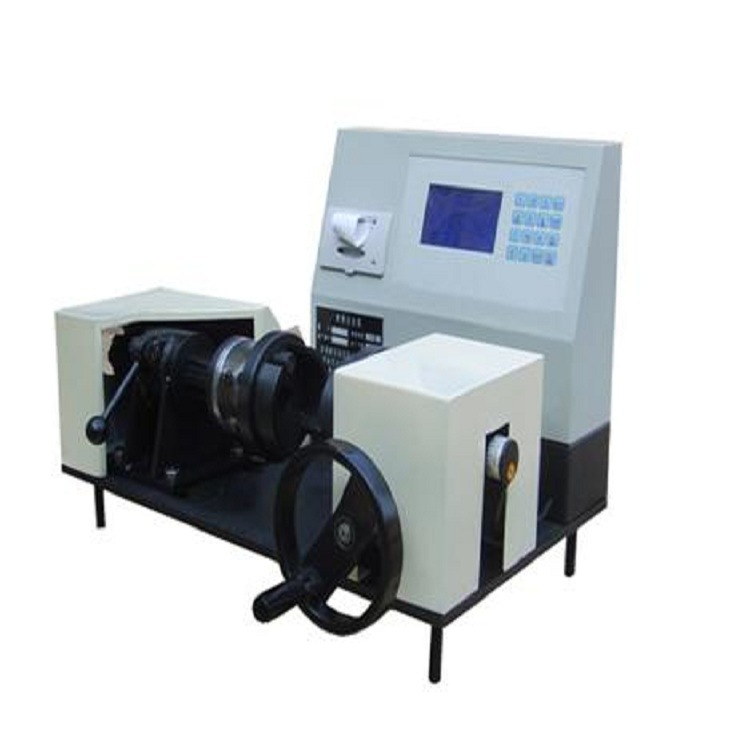

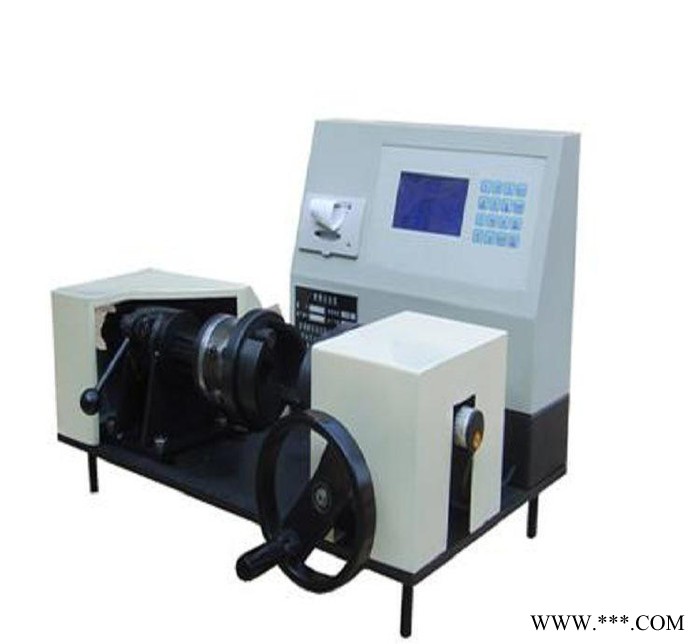

TNS-S 卧式弹簧扭转试验机
主要功能
TNS-S系列卧式弹簧扭转试验机是根据扭簧检测国标要求制造的新型检测设备。扭转扭矩、角度为数字显示、角度测量采用角位移传感器（光电编码器）、可以对扭矩传感器的角位移量作自动修正、该机还具有峰值保持、过载保护、刚度计算、结果打印、数据查询等功能、手动加荷，左右旋随意选择、结构紧凑，操作简单，检测速度快、测量时将试件垂直放在扭矩盘上，装夹方便。
测量范围：
参数 型号 | **试验扭矩（N﹒mm) | 测量范围（N﹒mm) |
TNS-S500 | 500 | 50～500 |
TNS-S1000 | 1000 | 100～1000 |
TNS-S2000 | 2000 | 200～2000 |
TNS-S5000 | 5000 | 500～5000 |
TNS-S10000 | 10000 | 1000～10000 |
TNS-S20000 | 20000 | 2000～20000 |
TNS-S50000 | 50000 | 5000～50000 |
TNS-S100000 | 100000 | 10000～100000 |
技术参数：
参数 型号 | 最小读数值 （N﹒mm） | 角度分辨率(°) | 两扭矩盘间轴 向距离（mm） | 扭转角** 读数值（°) |
TNS-S500 | 0.05 | 0.1 | 170 | 9999.9 |
TNS-S1000 | 0.2 | 0.1 | 170 | 9999.9 |
TNS-S2000 | 0.2 | 0.1 | 170 | 9999.9 |
TNS-S5000 | 0.5 | 0.1 | 170 | 9999.9 |
TNS-S10000 | 1 | 0.1 | 260 | 9999.9 |
TNS-S20000 | 2 | 0.1 | 260 | 9999.9 |
TNS-S50000 | 5 | 0.1 | 260 | 9999.9 |
TNS-S100000 | 10 | 0.1 | 260 | 9999.9 |
TNS-S500、TNS-S1000、TNS-S2000、TNS-S5000：
电源电压为AC220V±10％ 50Hz
外形尺寸（长×宽×高）（mm）：600×500×400
净重（Kg）：40
TNS-S10000、TNS-S20000、TNS-S50000、TNS-S100000：
电源电压为220V±10％ 50Hz
外形尺寸（长×宽×高）（mm）：800×500×400
净重（Kg）：60
