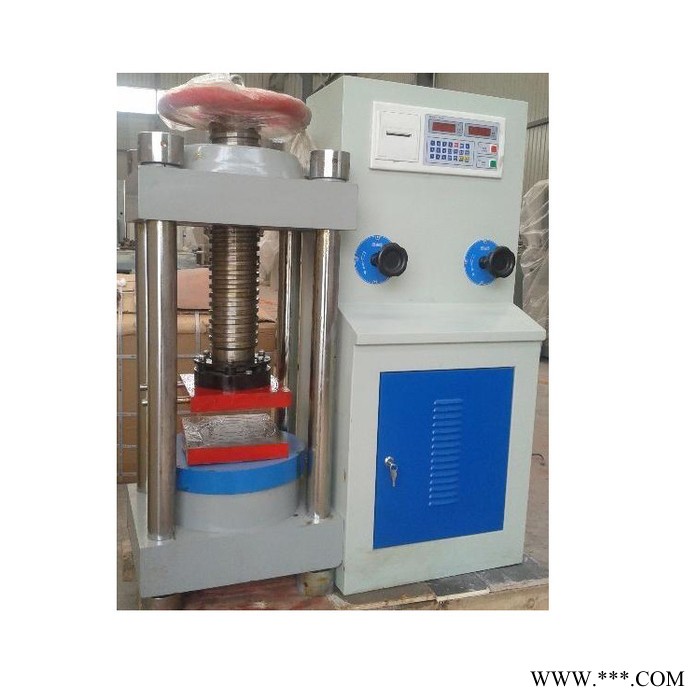

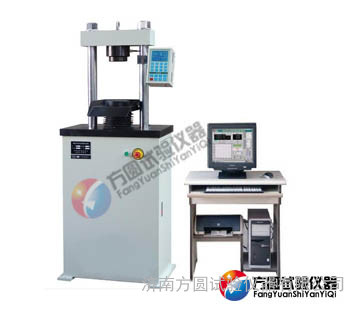

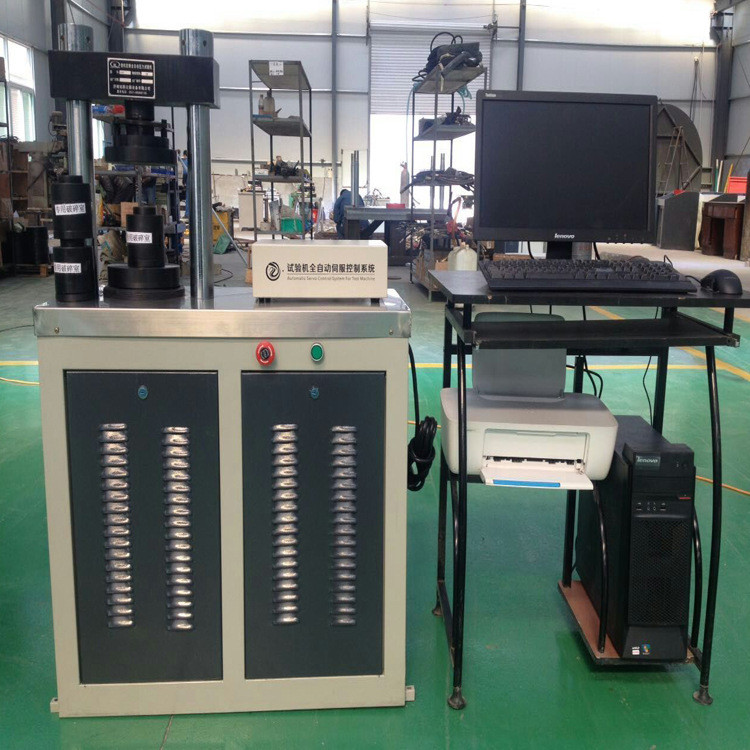

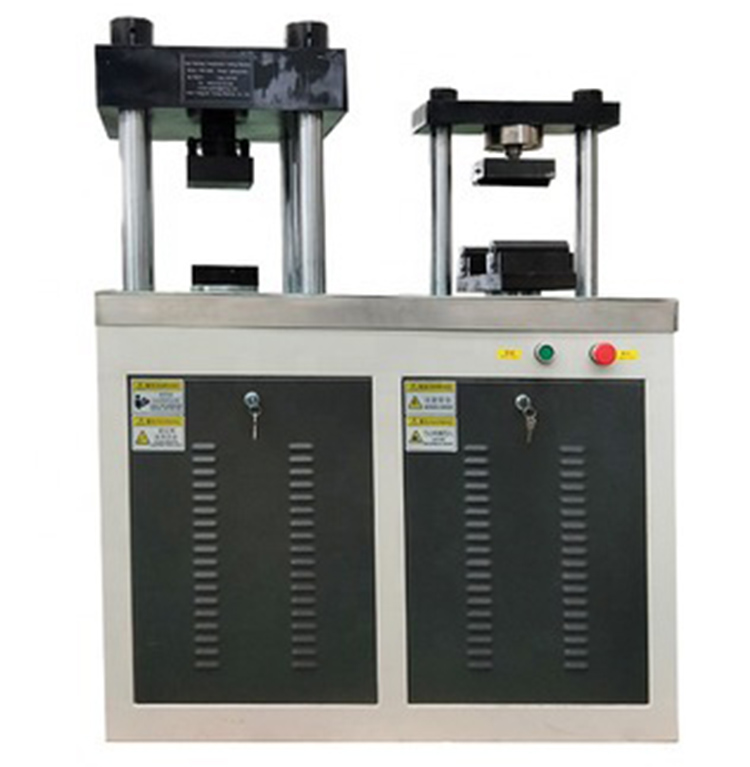

方圆FYAW-100B水泥砼压力试验机 电液式压力试验机 全自动压力试验机

一、简介
本试验机用于符合标准要求的陶粒砂、石英砂、水泥胶砂抗压强度试验，还可广泛应用于混凝土、砖瓦及其他100KN范围内的压力试验。

二、方案描述
1、液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力的控制。
2、控制系统
系统包括数字伺服阀，高精度传感器，控制器及软件，控制精度高，可靠性好。满足GB、ISO、ASTM等标准对水泥、砂浆、混凝土等材料的试验要求。
系统具有以下功能：
具有力闭环控制功能；
能实现等载荷速率加载或等应力速率加载；
采用微机实现电子测量、自动完成试验；
计算机自动计算结果并打印报告。

三、 主要性能技术指标
3.1 **试验力kN                          100
3.2 试验力测量范围KN                   (4-100）%FS
3.3 试验力示值相对误差                 ≤示值的±1%
3.4   试验力分辨率                         0.01kN
3.5   液压泵额定压力                      25MPa
3.6   控制加荷速率范围                   0.3KN/S～10KN/S
3.7  加荷速度误差（不超过）          ±5%
3.8   油泵额定流量                         1.52L/min
3.9  上下承压板尺寸                       φ100mm
3.10  上下压板间**间距               260mm
3.11  活塞直径                               φ130mm
3.12  活塞行程                               60mm
3.13  压盘质地及硬度                     锻钢  55HRC
3.14  电动机功率                           三相0.75 kW
3.15  主机外形尺寸㎜                     870×450×1400mm
3.16  重量约                                  450Kg
3.17  工作环境要求：
工作环境湿度                                10度—35度
环境相对湿度                                ≤80%
噪音                                             ≤72dB
