方圆端子拉力试验机 电线端子拉力机 WDS液晶显示电子拉力试验机

测量范围	0-5（KN）
测量精度	±1%
产地	山东
拉伸速度	0-500（mm/min）
类型	拉力试验机
品牌	方圆
型号	WDS
拉伸空间	600（mm）
起批量	1台

WDS-5kn数显电子拉力试验机可对各种金属、非金属及复合材料进行力学性能测试和分析研究，可根据GB/ISO/ASTM/JIS/DIN等标准选配不同附具后可进行拉伸、压缩、弯曲、剥离、剪切、撕裂、刺破、顶破及各种高低温试验，可检测材料的屈服强度、抗拉（压、弯）强度、延伸率、非比例强度、弹性模量等参数。
技术指标
产品名称     液压显示电子万能试验机
产品型号     WDS-5
结构形式     单臂式结构
**试验力（N）     5000
试验力级别     1级
试验力测量范围     （0.2--100）%FS
试验力示值相对误差     ≤示值的±1%
力分辨率     1/50000
位移测量装置     光电编码器
位移示值相对误差     ≤示值的±1%
位移分辨率（mm）     0.01
位移速率调节范围（mm/min）     1-500无极调速
安全保护装置     机械限位保护和软件过载保护
有效拉伸空间（mm）     700~1000
拉伸夹具     根据材料选配
主机外形尺寸（mm）     420×280×1580
主机电源     0.3KW/AC220V±10%
主机重量（KG）     150
功能特点

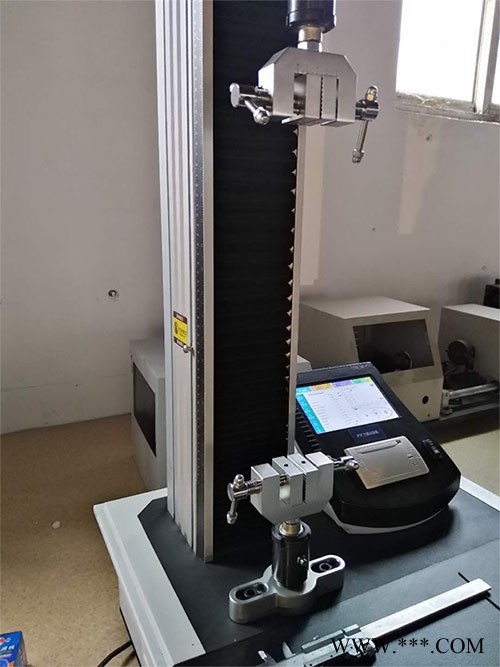

该机采用单臂式结构，主机部分由立柱、上横梁、中横梁、工作台组成，调速系统安装在工作台下部，由调速精度高、范围宽、性能稳定的伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横梁，带动拉伸附具（或压缩、弯曲附具）上下移动，实现试样的加荷和卸载。该结构具有高刚度、高效率、传动稳定等优点。
1.综合性测试平台
微型计算机硬件平台，准确实时采集处理数据，测控界面温和、直观层次分明清晰、操作简单等特点。
2.试验力测量
负荷测量：选用高精度轮辐式负荷传感器，配以高性能的测量放大系统，保证了试验力的高分辨率。可根据用户需求配置多个传感器，实现试验力宽范围的测量。
3.位移测量
 采用2000P/R高精度光电编码器与精密丝杠同轴转动，通过数字电路实现衡量位动力控制系统
采用全数字伺服控制器，控制高性能的伺服电机驱动同步齿形带，带动两对高精度无间隙的精密丝杠传动，具有加载平稳、低速性能好、无间隙、传动效率高、噪音低、传动平稳的特点。
4.变形测量系统
可根据试验标准的要求来选配大变形测量系统
5.保护装置
根据不同的试验，可调节限位保护开关位置，有效防止夹具对撞。具有过载、过流、漏电等保护功能。
