| 适用范围 | 适用于不锈钢小气瓶 钢瓶 灭火器等压力容器的爆破耐压试验机 |
|---|---|
| 测量范围 | 0-400MPa |
| 测量精度 | 0.1MPa |
| 类型 | 全自动压力试验机 |
| 重量 | 300（kg） |
| 最大负荷 | 1000（KN） |
| 品牌 | 赛思特气瓶水压试验机 |
| 型号 | GBT-GD400 |
| 加工定制 | 是 |

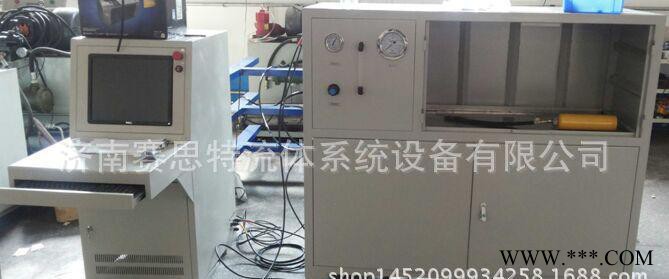

济南赛思特气瓶水压试验机 灭火器等压力容器爆破耐压试验机
小型气瓶爆破耐压试验机计算机控制型
灭火器爆破耐压试验机
一、设备概述
1.设备名称、型号、报价
| 内 容 | ||||||
| 序号 | 名 称 | 数量 | 单位 | 单价（元） | 总额（元） | 备 注 |
| 1 | Shine-east牌 BPT-GD28-A 爆破/耐压试验机 | 1 | 套 | 65000.00 | 65000.00 | 计算机控制 |
2.设备说明
该爆破试验台是吸取国外先进经验，并结合国内相应的实际需求所开发的一种高性能试验台，该设备主要部件采用国产及进口优质厂家产品，结合美国NI公司的（LABVIEW）测控软件，使得整台设备操作简单，性能稳定，通过智能PID（比例+积分+微分）控制，使系统进入稳态后无稳态误差，改善系统在调解过程中的动态特性，超前控制消除余差，使系统波形精度更稳定准确。
该爆破耐压试验台适用于各种压力容器的爆破耐压性能试验，检测被测试件在一定压力条件下的最大承受压力值，根据相关标准判断被测试件质量是否合格。
3.适用范围
该爆破耐压试验台是我公司开发的用于各种钢瓶、缠绕瓶、焊接气瓶、汽车软管、液压软管总成、金属管路、石油管道、汽车转向管、刹车管、空调管、燃油管、冷却水管、散热器、冷凝器、蒸发器、空调滤芯器软管、涡轮增压系统软管、汽车刹车泵、缸体、工程液压软管、航空软管和管汇、硬管、接头、阀门、压力仪表、压力容器、压力变送器等产品的耐压强度爆破试验和破坏性试验的设备。该设备使用的试验介质（例如CHF202、ATF油、PAG油、汽车制动液、洁净水等）可根据实际选择.
4.参照标准
GB/T7939 15385-1994《气瓶水压爆破试验方法》
二、主要技术性能指标
| 名 称 | 项目及组成 | 功能参数 | ||
|
设备外形 规格尺寸 | 设备结构 | 计算机控制及增压部分一体式 | ||
| 计算机控制箱外形尺寸 | 850mm*1050*1320mm 长*宽*高（约） | |||
| 爆破试验部分 | 根据被测试件尺寸定制 | |||
| 重量 | 200KG（约） | |||
|
被测试件 规格尺寸 | 测试件名称 | 不锈钢焊接气瓶 | ||
| 规格尺寸 | 2.3L/3.6L/4.5L | |||
| 最大重量 | 客户提供 | |||
| 最大内腔容积 | 4.5L | |||
|
计 算 机 控 制 箱 体 | 外形示意图 （箱体可定制） 含计算机控制部分 高压增压泵部分 （箱体颜色可定制） | | ||
| 被测试件连接 | 锥面螺纹连接 | |||
|
试
压
介
质
系
统 |
试
压
系
统 | 用户供气气源 | 1.2m3/min/0.8MPa；配4L稳压缓冲罐 | |
| 爆破压力范围 | 0-16MPa | |||
| 升压速率 | 0-20MPa/min可调 | |||
| 压力测量精度 | ±0.5%FS | |||
| 压力控制精度 | ±2% | |||
| 保压时间 | 可任意设定 | |||
| 排气系统 | 半自动注水排气 | |||
| 爆破峰值记录 | Labview测控软件实时采集 | |||
| 增压方式 | GD28高压气液增压泵1台 | |||
| 增压泵配置方式 | 增压泵1用一备 | |||
|
介质系统 | 试验介质 | 液压油或洁净水 | ||
| 注水排气 | 大流量注水泵 | |||
| 温度 | 室温 | |||
|
计 算 机 控 制 系 统 | 上位机 | 联想高配主机 | ||
| 下位机 | NI采集卡 | |||
| 测控软件 | 美国Labview 测控软件 | |||
| 控制方式 | 计算机闭环PID控制 | |||
| 报告形式 | Microsoft Office-Excle | |||
| 其他 | 采集打印数据压力曲线报表 | |||
|
其
他 | 供电要求 | AC220 50HZ | ||
| 供气要求 | 干净、干燥压缩压气；气源压力不低于6bar | |||
| 安装要求 | 安装地基平稳、坚固、通风、散音效果好 | |||
| 噪音 | 一米外小于65DB | |||
三、 主要功能及特点
1.由计算机+液晶显示器与采集卡(美国NI)控制器控制系统组成，美国NI公司LabView平台自主开发的先进测控软件，采用精密电磁阀和传感器控制，压力在试验范围内控制精度高。
(1)控制软件成熟，界面人性化，运行可靠性高。
(2)系统采用PID控制，使系统进入稳态后无稳态误差，改善系统在调解过程中的动态特性，超前控制消除余差，使系统更稳定准确，控制系统输出精度好。
(3)采集数据存入数据库，可供查询，打印（可以按客户需求的报告格式输出）。
(4)控制系统为基于电脑的控制，增加了系统的灵活性，将控制、人机界面、数据处理、通讯等功能集成在一台PC中的解决方案，减少了CPU处理的信息量，提高处理性能，提高整体的运行速度，扩充了整体的存储量和数据的处理量。
2.试压系统采用气液电气比例控制，爆破压力源采用赛思特自主研发气动高压泵，通过气液平衡的原理实现爆破压力控制。
3.试验压力、保压时间等参数可根据要求进行设定，且对相关设置参数进行保存。
4.被测工件试验过程中任意可控项目达不到设定要求报警停机，实验完毕设备自动停机并报警，数据独立实验数据及图形自动记录并保存在计算机中。
5.采用计算机数据采集、控制与管理。电脑自动记录保存相关数据，并可直接打印出校验报告和压力曲线。压力、试验次数、试验厂家、试验数据均可通过人机界而设定，并可打印输出，配打印机。
6.计算机控制与高压增压系统， 中间用数据传导线连接，可任意拆分，结构合理，布局美观，采用非焊接式管路连接，杜绝跑冒滴漏，具备良好的稳定性、噪音低、密封性好、易于安装调整、维护保养等特点。
7.试验压力无级调节，靠计算机程序控制，试验参数设定后可以自动充液、排气、升压、保压、泄压排液; 试验压力试验过程中可以任意设定单段或者多段保压测试，也可以保压或测泄漏后直接爆破，升压速度能保持恒定，可实现无级调节，升压速度可显示；被试件发生破裂、爆破设备自动停止加压；试验程序（可选）有：
①、恒速升压-爆破
②、恒速升压-保压-升压-爆破
③、恒速升压-保压-泄压
部分应用客户案例
| 序号 | 单位名称 | 产品系列 |
| 01 | 西安比亚迪汽车股份有限公司 | 汽车冷凝器爆破试验机 |
| 02 | Australian Hose and Fittings（澳大利亚） | 液压胶管爆破耐压试验机 |
| 03 | 济南轨道交通装备有限责任公司 | 罐车罐体水压气密试验机 |
| 04 | 凯驰清洁技术（常熟）有限公司 | 硬塑管爆破耐压试验机 |
| 05 | 贵州大众橡胶股份有限公司 | 胶管总成爆破耐压试验机 |
| 06 | 青岛威奥轨道装饰材料有限公司 | 铝塑壳体耐压气密试验机 |
| 07 | 浙江金字机械有限公司 | 制动模块超高压爆破试验机 |
| 08 | 江苏省产品质量监督检验研究院 | 压力容器爆破脉冲试验机 |
| 09 | 特灵空调系统中国有限公司 | 空调冷凝管爆破试验机 |
| 10 | 浙江省质量检验研究院 | 压力容器爆破耐压试验机 |
| 11 | 平阴鲁西装备有限公司 | 爆破片耐压试验机 |
| 12 | 中国舒恒管夹有限公司 | 夹管总成爆破脉冲试验机 |
| 13 | 昆山博锐液压技术有限公司 | 液压胶管总成爆破试验机 |
| 14 | 浙江普赛讯仪表有限公司 | 仪表疲劳压力试验机 |
| 15 | 海盐管件制造有限公司 | 高压油管爆破耐压试验机 |
| 16 | 郑州宇通客车股份有限公司 | 汽车管件类爆破试验机 |
| 17 | 浙江久立特材科技股份有限公司 | 高压盘管爆破耐压试验机 |
| 18 | HL-technologies (美国) | 胶管管件爆破耐压试验机 |
| 19 | 英特换热设备（浙江）有限公司 | 换热器爆破耐压试验机 |
| 20 | 浙江康盛股份有限公司 | 散热器爆破试验机 |
| 21 | RAMTAB Aktiebolag（瑞典） | 压力管件爆破耐压试验机 |
| 22 | 天津艾路浦金属科技有限公司 | 大型工装耐压爆破试验机 |
| 23 | 山推工程机械股份有限公司 | 工程软管爆破脉冲试验机 |
| 24 | 北京航天特种设备检测中心 | 气瓶水压试验机 |
| 25 | 北汽福田汽车股份有限公司诸城汽车厂 | 汽车管路爆破气密性试验机 |
| 26 | 中国重汽集团特种车有限公司 | 改装车管路爆破气密试验机 |
| 27 | 浙江商业机械厂有限公司 | 压缩机壳体爆破耐压试验机 |
| 28 | 华利保模具（宁波）有限公司 | 清洗机管路模具爆破试验机 |
| 29 | 山东科瑞恒业石油装备有限公司 | 井口装置高压水压试压机 |
| 30 | 东营金亿来石油机械有限公司 | 采油树高压水压试验机 |
| 31 | 泰兴锐利翔石油机械有限公司 | 高压油管爆破耐压试验机 |
| 32 | 常熟新达模塑有限公司 | 硬塑管爆破耐压试验机 |
| 33 | 苏州启点机械有限公司 | 钢管爆破耐压试验机 |
| 34 | 余姚恒特固汽车配件厂 | 高压胶管爆破耐压试验机 |
| 35 | 卡特彼勒（郑州）有限公司 | 改装管路气密耐压试验机 |
| 36 | 新昌县步荣机械有限公司 | 气瓶爆破耐压试验机 |
