钢筋弯曲试验机 钢筋反向弯曲试验机 钢筋专用机

产地	浙江
是否进口	否
订货号	WQC40
货号	WQC40
弯曲角度	180
弯折次数	30（次/min）
测量范围	Φ6～Φ40mm
适用范围	钢筋弯曲试验机
加工定制	否
是否跨境货源	否
品牌	德迅高科
型号	WQC-400

一、 用标准

1、GB/T 232-2010《金属材料 弯曲试验方法》

2、GB/T 1449.2-2018《钢筋混凝土用钢 第2部分：热轧带肋钢筋》

3、GB/T 15825.5-2008《金属薄板成形性能与试验方法 第5部分：弯曲试验》

三、工作原理

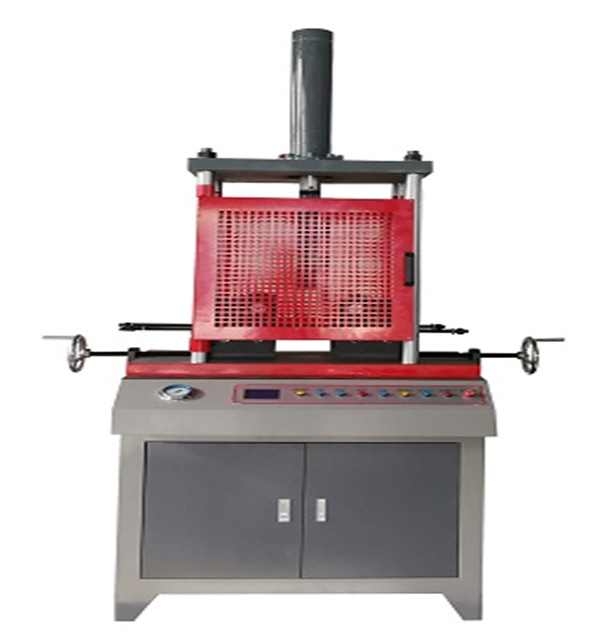

此设备为立式结构，液压加荷，由电机带动高压油泵，将液压油经换向阀注入到液压缸，使活塞向下运动，活塞杆下部的弯曲压头，压着放置在弯曲支座上的试样（钢筋或钢板）使之弯曲，弯曲到规定角度后停止、返回。

二、 主要特点

1. 弯曲支座在弯曲工作台T型槽里，跨距连续可调；

2. 拉紧螺栓穿过左右弯曲支座，防止弯曲力过大导致弯曲支座左右滑移；

3. 弯曲压头插入带凹槽的弯曲压头座里，通过两边的压板压住弯曲压头，装卸方便实用；

4. 弯曲压头对中性好，弯曲工作台带有刻度，便于调节对中位置；

5. 液晶屏自动显示弯曲角度；

6. 液晶屏显示弯曲行程；

7. 试验速度0-100mm/min连续可调；

8. 弯曲工作区前后有金属网防护罩；

9. 设有机械限位，防止误操作时撞坏设备；

三、 主要技术参数

1. 额定最大力：200kN

2. 弯曲压头直径范围：Φ6～Φ40mm

3. 钢筋正向弯曲试验：180°

（按照标准数据可能≤180°，也为满足要求，参考GB/T 232-2010）

4. 钢筋反向弯曲试验：正弯90°后，调整钢筋，反弯20°

5. 弯心规格：

弯芯配件	规格及数量
HRB400 HRB400E	正向弯芯：Φ6×4、Φ8×4、Φ10×4、Φ12×4、Φ14×4、Φ16×4、Φ18×4、Φ20×4、Φ22×4、Φ25×4、 Φ28×5、Φ32×5、Φ36×5、Φ40×5、一共14件 反向弯芯：Φ6×5、Φ8×5、Φ10×5、Φ12×5、Φ14×5、Φ16×5、Φ18×5、Φ20×5、Φ22×5、Φ25×5、 Φ28×6、Φ32×6、Φ36×6、Φ40×6、 一共14件
HRB500 HRB500E	正向弯芯：Φ6×6、Φ8×6、Φ10×6、Φ12×6、Φ14×6、Φ16×6、Φ18×6、Φ20×6、Φ22×6、Φ25×6、 Φ28×7、Φ32×7、Φ36×7、Φ40×7、一共14件 反弯弯芯： Φ6×7、Φ8×7、Φ10×7、Φ12×7、Φ14×7、Φ16×7、Φ18×7、Φ20×7、Φ22×7、Φ25×7、 Φ28×8、Φ32×8、Φ36×8、Φ40×8、一共14件
一共56套弯芯，完全执行新标准GBT 1499.2-2018，检测单位专用机

6. 跨距：≥340mm

7. 活塞工作行程：410mm

8. 油泵工作压力：31.5MPa

9. 工作电压：380V，50Hz

10. 整机重量：550kg

11. 外形尺寸：（长宽高）1460x750x2400mm

四、 系统主要配置

1. 试验机主机 1台

2. 液压油源（含油泵、电机、控制阀、高压管、管接头等） 1套

3. 弯曲压头 56种（可选配）

4. 弯曲压头座 1件

5. 弯曲工作台 1件

6. 弯曲支座 2件

7. 标尺 1件

8. 防护罩 1套

9. 液晶显示器 1套

10. 位移传感器 1只

11. 技术文件（说明书、装箱单、合格证） 1套
